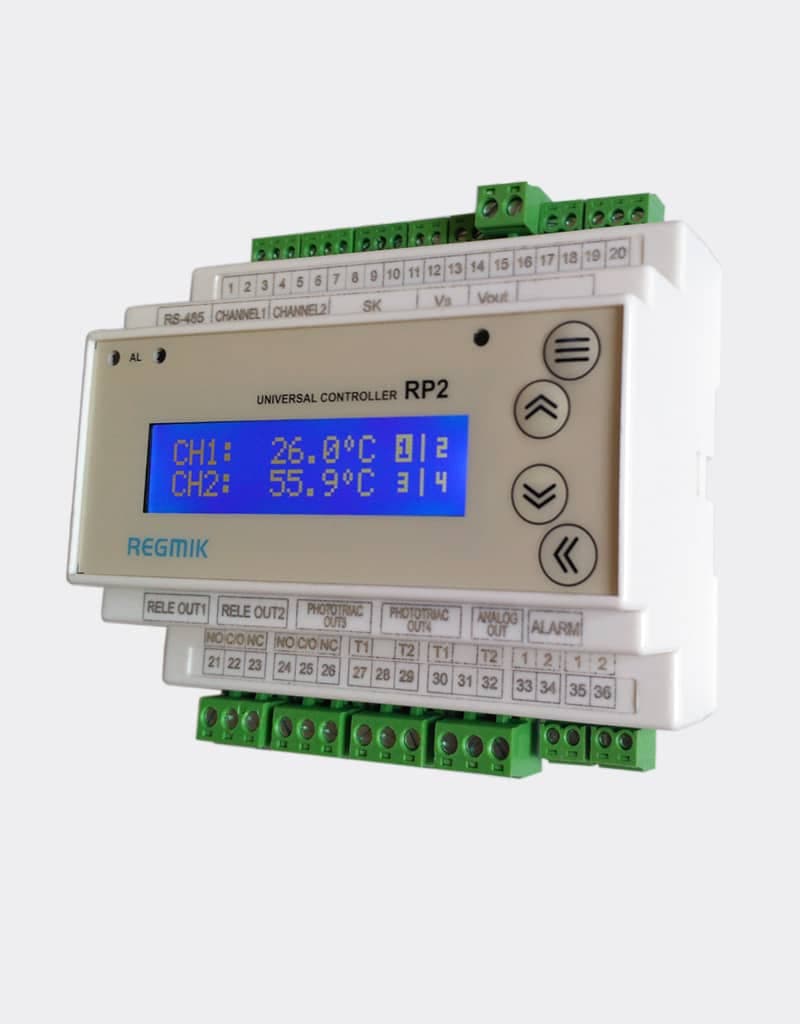

Name: Універсальний регулятор РП2-М на DIN-рейку
SKU: 19827
Availability: InStock

Універсальний регулятор РП2-М на DIN-рейку (вимірювач-регулятор, ПІД-регулятор) призначений для контролю технологічних процесів, в яких потрібно автоматичне вимірювання і регулювання температури, вологості, тиску та інших характеристик, так само відлік часових інтервалів (реле часу, таймер), підрахунок кількості імпульсів, що надійшли, погодозалежне регулювання, управління дискретними і аналоговими засувками, робота за заданою програмою з витримкою за часом.

Регулятор РП2-М є двоканальним вимірювачем-регулятором, ПІД-регулятором і має два незалежні канали вимірювання і регулювання. Основні технічні характеристики наведені в розділі Технічні характеристики УНІВЕРСАЛЬНОГО РЕГУЛЯТОРА РП2-М.

Універсальний регулятор РП2-М призначений для монтажу на DIN-рейку. Для щитового монтажу можна використовувати аналогічний за функціями прилад РП2-У ..- Щ.

Живлення універсального регулятора РП2-М здійснюється від зовнішнього джерела, наприклад, БП2-10 12В.

РЕЖИМИ РОБОТИ УНІВЕРСАЛЬНОГО РЕГУЛЯТОРА РП2-М

Вимірювач
Вимірювач-логгер
Вимірювач з аварійною сигналізацією
Двохпозиційний регулятор
Двохпозиційний регулятор з таймером
Трьохпозиційний регулятор
Трьохпозиційний регулятор з таймером
Дискретний ПІД-регулятор
Дискретний ПІД-регулятор з таймером
Аналоговий ПІД-регулятор
Аналоговий ПІД-регулятор з таймером
ПІД-регулятор для управління засувкою
ПІД-регулятор для управління засувкою з таймером
Може використовуватися як ПІД-регулятор в системі нагрівач / холодильник
Погодозалежний регулятор
Перетворювач вхідної величини в аналоговий сигнал
Ручний задатчик аналогового сигналу
Прямий і зворотний рахунок імпульсів
Робота з енкодером
Регулятор потоку
Частотомір
Тахометр
Дозатор
Лічильник напрацювання обладнання
Універсальний таймер
Реле часу
Блок розширення входів / виходів.

Універсальний регулятор РП2-М може бути налаштований незалежно по двом каналам. Тобто перший канал може виступати, наприклад, вимірювачем-регулятором температури, а другий канал - лічильником імпульсів.

ОСОБЛИВОСТІ УНІВЕРСАЛЬНОГО РЕГУЛЯТОРА РП2-М:

Алгоритм адаптивного самоналаштування ПІД-регулятора з поліпшеними характеристиками точності налаштування коефіцієнтів і швидким виходом на уставку;
Похибка вимірювання складає 0,25% від діапазону вимірювання вхідної величини без урахування похибки вхідного датчика;
Захист параметрів від несанкціонованого доступу;
Два незалежних канали регулювання з витримкою за часом;
Коли таймер з нахилом і без нахилу в одному циклі;
Програмування 10 програм роботи таймера і вибір без пароля одного з заздалегідь налаштованих режимів роботи таймера;
Налаштування роботи виходу аварійної сигналізації по кроках (ON / OFF) в циклі;
Частота роботи лічильника імпульсів до 20 кГц;
Захист параметрів від несанкціонованого доступу;
Збереження в незалежній пам'яті приладу поточних режимів роботи при відключенні живлення;
Можливість налаштування і одночасної роботи до 70 програм роботи універсального таймера;
Робота універсального таймера за пріоритетами (місяць, тиждень, день тижня, день, година, хвилина, секунда);
Робота універсального таймера по сходу / заходу сонця;
Можливість завдання до 20 свят і вихідних, в які універсальний таймер не виконує налаштовані програми роботи;
Налаштування до 10 кроків для реле часу;
Управління виходами по інтерфейсу RS-485;
WEB інтерфейс для швидкої конфігурації приладу за допомогою ПК;
Функція Логгер (запис даних виконується на microSD карту об'ємом до 128 Гб);
Зручна навігація по меню;
Інформативний багатофункціональний індикатор;
Практичний корпус.

Універсальний регулятор РП2-М на DIN-рейку замінює цілий ряд приладів, що випускалися раніше підприємством РЕГМІК:

Вимірювачі: И1, И2, І2-01;
Двопозиційні вимірювачі-регулятори: РД1, РД2;
ПІД-регулятори: дискретний і аналоговий РП1, РП2;
ПІД-регулятори для управління засувками: РП1-З, РП2-З;
Погодозалежний регулятор;
Регулятори з витримкою за часом: РД1-Т, РД2-Т, РП1-Т.
Універсальні таймери: УТ-1, УТ-2;
Реле часу: РВ1, РВ2;
Лічильники імпульсів: СИ1, СИ2, СИ1м.

Універсальний двоканальний лічильник імпульсів / реле часу РП2-Т.

Універсальний двоканальний вимірювач / регулятор РП2-У.

Характеристики

Живлення

12 ... 24 VDC.

Внутрішній блок живлення

24 VDC, здатність навантаження 60 мА.

інтерфейси

RS-485 (протокол ModBus RTU);
ізольований RS-485 (протокол ModBus RTU)
USB інтерфейс для конфігурації через WEB-браузер.

Дискретні входи (4 входи)

ПУСК / СТОП / ПАУЗА таймера / блокування вихідних пристроїв.

Універсальні входи (2 входи)

термоперетворювачі опору;
перетворювачі термоелектричні;
датчики з уніфікованим вихідним сигналом струму (0 ... 5 мА, 0 ... 20 мА, 4 ... 20 мА);
датчики з уніфікованим вихідним сигналом напруги (0 ... 1 В, 0 ... 5 В, 0 ... 10 В).

Дискретні виходи (4 виходи)

електромеханічне реле (5А, 220 VAC);
транзисторний ключ (100 мА, 60 VDC);
транзисторная оптопара (100 мА, 60 VDC);
симісторний оптопара (100 мА, 220 VAC).

Вихід аварійної сигналізації (2)

транзисторний ключ (100 мА, при 60 VDC).

Аналогові виходи (2 виходи)

0 ... 5 мА, 0 ... 20 мА, 4 ... 20 мА (тип вихідного сигналу налаштовується користувачем).

Завантажити

Настанова з ЕКСПЛУАТАЦІЇ та паспорт РП2-М- Редакція 1.0
Настанова з ЕКСПЛУАТАЦІЇ та паспорт РП2-М- Редакція 1.0
