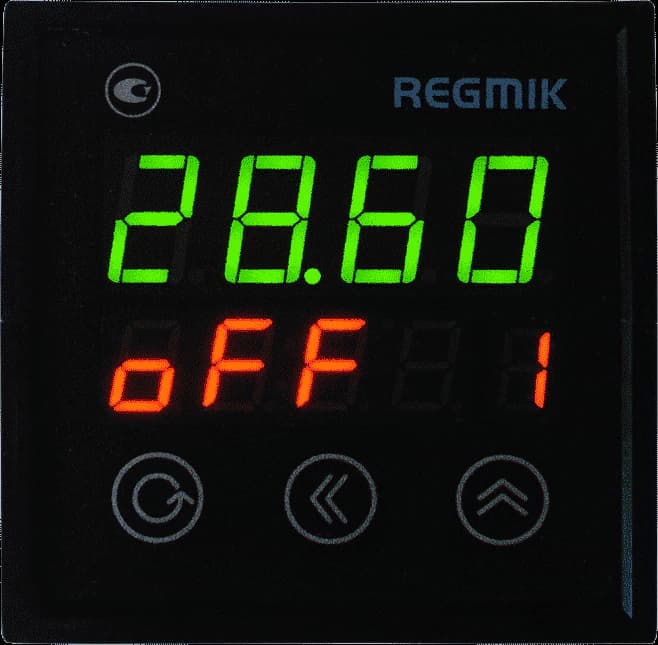

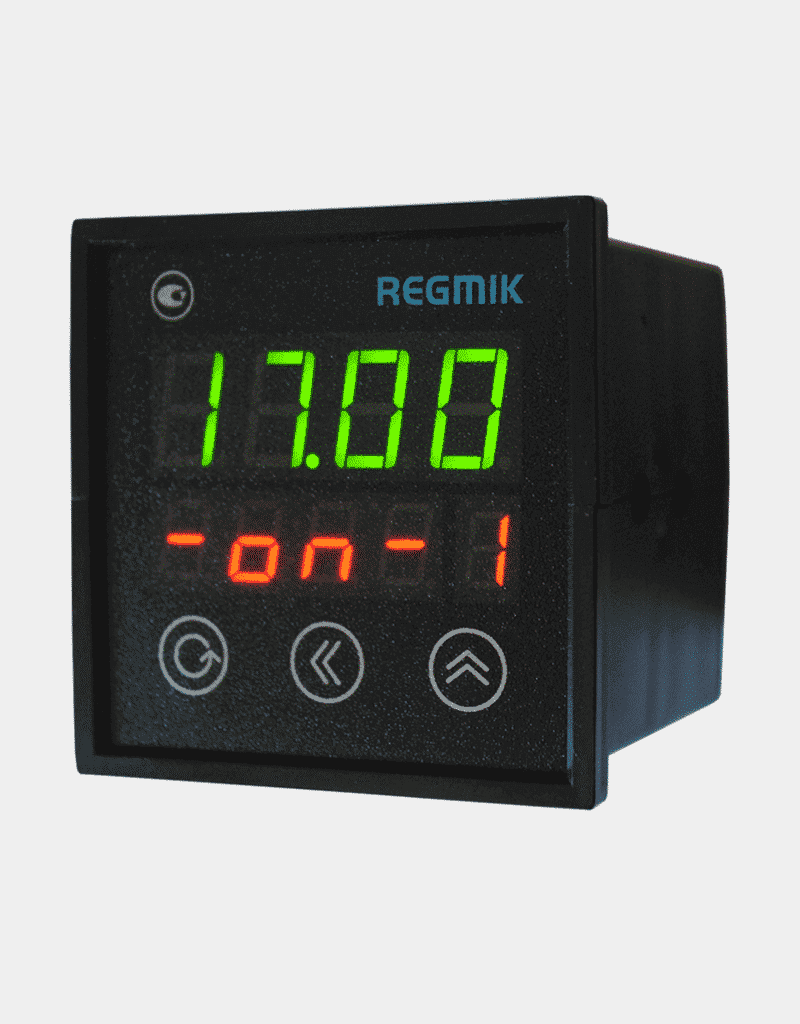

Регулятор температури кромкооблицювального верстата РД3-02

Регулятор температури кромкооблицювального верстата РД3-02 призначений для прийому та перетворення сигналів, що надходять від перетворювачів термоелектричних (ПТ), значення температури та відображення їх на вбудованих цифрових індикаторах, а також регулювання температури об'єкта за двопозиційним законом.

РД3-02 дозволяє здійснювати такі функції:

• вимірювання параметрів різних об'єктів за допомогою стандартних датчиків (термоперетворювачів опору (датчиків температури) ТСМ (50М, 100М) і ТСП (50П, 100П, Pt100), термопар (ТХК, ТХА, ТЖК та ін.), датчиків з уніфікованим вихідним сигналом струму і напруги) по трьом каналам;
• відображення на вбудованих світлодіодних цифрових індикаторах поточного, заданого значень параметра і номера відповідного каналу;
• можливість зміни заданого значення (уставки);
• обмін даними з персональним комп'ютером по інтерфейсу RS-485;
• формування сигналу "Помилка";
• програмне зміна параметрів характеристики перетворення.

Модифікації виготовлення:

• щитове виконання (модель із трьома індикаторами);
• живлення від мережі змінної напруги номіналом 140..220В та від джерела постійної напруги номіналом 12..24В;
• типи вхідних сигналів ТС, ПТ, АН та АТ;
• інтерфейс RS-485 (ModBus RTU);
• типи вихідних сигналів: Р, ОК, ОС.

Опис роботи регулятора температури кромкооблицювального верстата РД3-02

Прилад дозволяє задати:

«St 1» - задана температура по 1 каналу (від -50 до 600);

«St 2» - задана температура по 2-му каналу (від -50 до 600);

«St 3» – задана температура дозволу роботи (від -50 до 600).

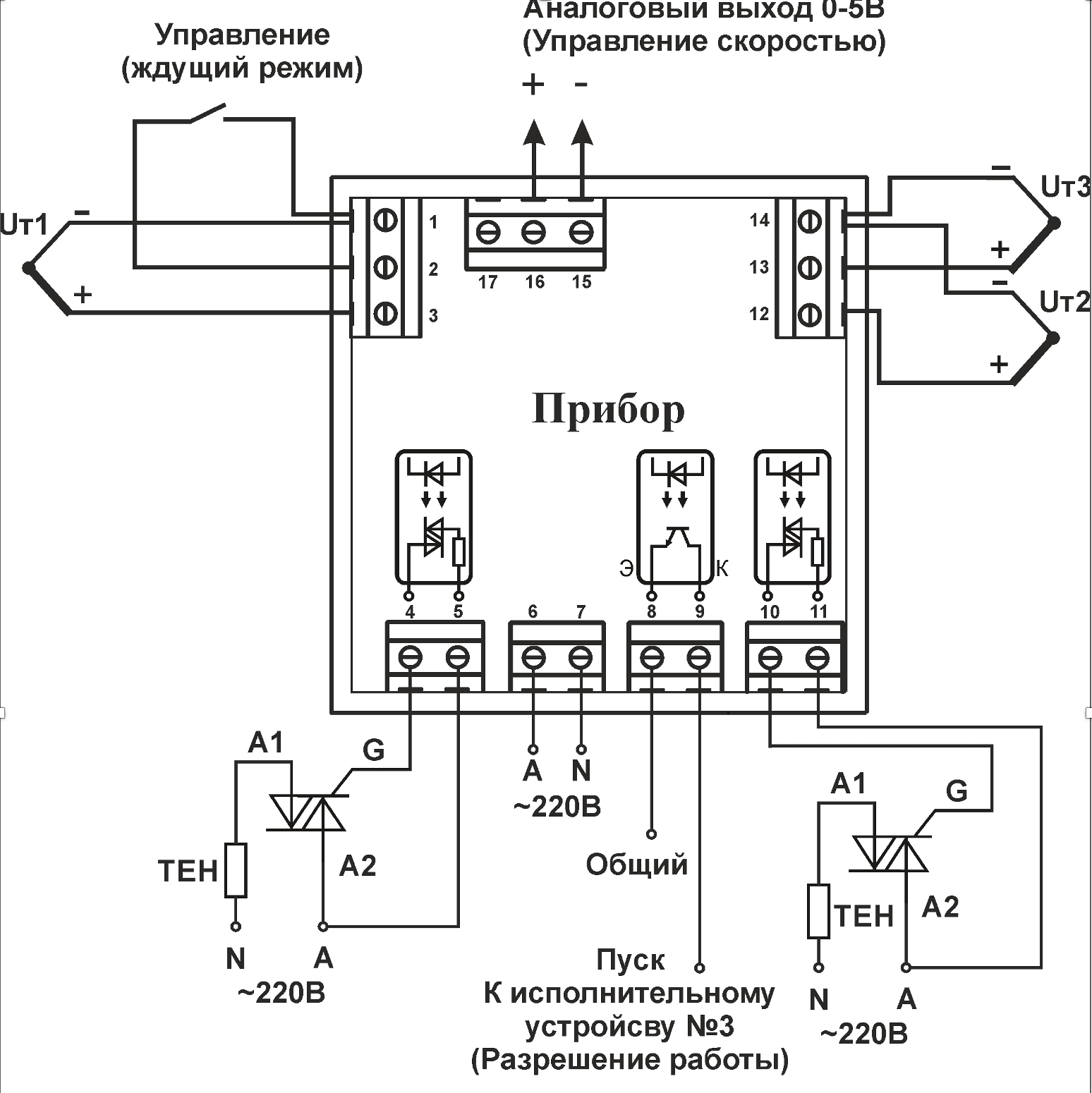

Робота:

1) 1-й та 2-й канали керують нагрівачами;

2) 3-й канал працює як сигналізуючий.

При включенні приладу вихід №3 вимкнено;

якщо температура менша за задану, то на індикаторі В індикується «oFF» – аналоговий вихід на мінімумі, а вихід №3 перебуває у стані залежно від заданої логіки роботи (LoGI): 1 - включений, 2 - вимкнений;

якщо температура більша за задану то на індикаторі В індикується значення швидкості подачі в заданих одиницях – аналоговий вихід активний, а вихід №3 перебуває в стані в залежності від заданої логіки роботи (LoGI): 1 -вимкнений, 2 - включений. Кнопками на лицьовій панелі приладу можна регулювати швидкість подачі.

Управління Пуск/Стоп із передньої панелі:

якщо у параметрі «o_PS» встановлено значення 01, то включити/вимкнути вихід №3 можна лише короткочасним натисканням на кнопку (“Цикл”), при цьому у вимкненому стані значення швидкості подачі на індикаторі блимає;

Режим очікування:

при замиканні зовнішнього контакту «управління» вихід №3 вимикається, на індикаторі В індикується « oFF» – аналоговий вихід на мінімумі, 1-й та 2-й канали переходять на регулювання за заданою температурою 3-го каналу.
