ПІД-регулятор двоканальний з аналоговими виходами РП2

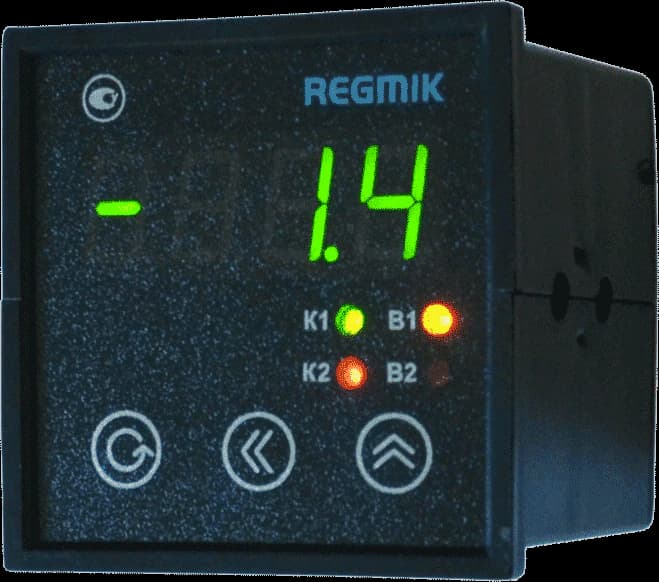

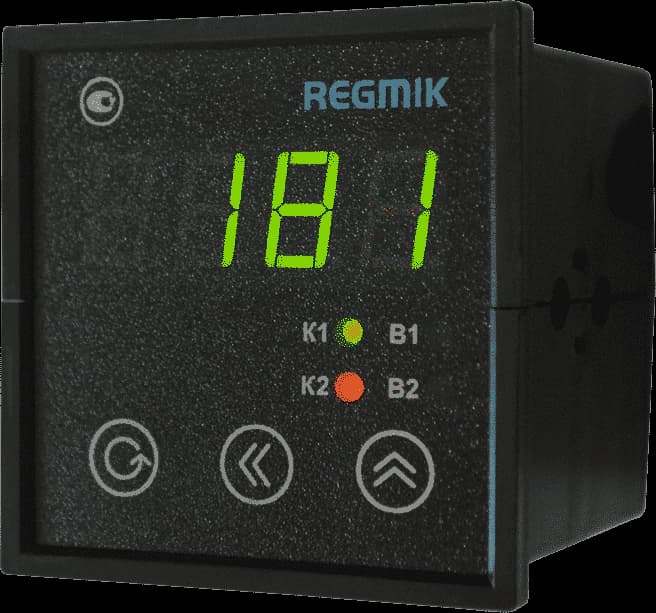

ПІД регулятор двоканальний з аналоговими виходами (РП2) щитової з одним індикатором
ПІД регулятор двоканальний з аналоговими виходами щітофой (РП2) з одним індикатором вид збоку
ПІД регулятор одноканальний РП1-3

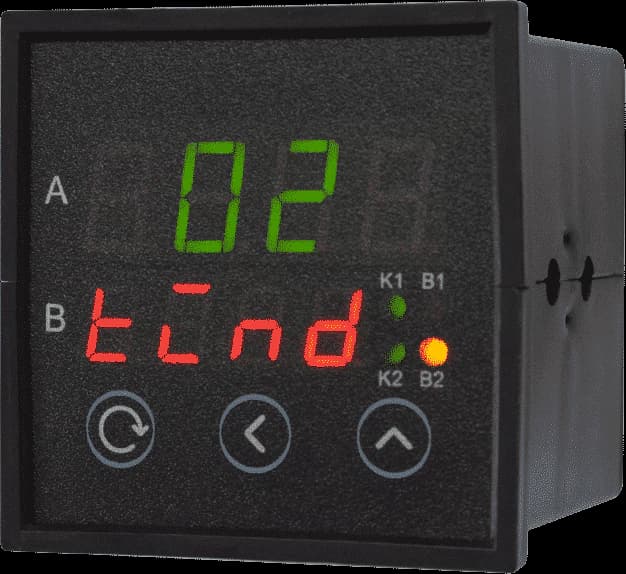

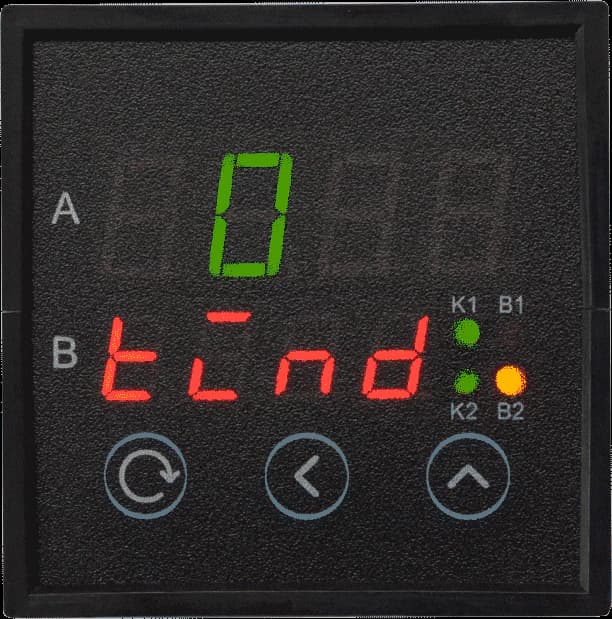

ПІД регулятор двоканальний з аналоговими виходами щитової (РП2) з двома індикаторами
ПІД регулятор двоканальний з аналоговими виходами щитової (РП2) з двома індикаторами вид збоку
Докладніше

Ціна за запитом

ЗНЯТИЙ З ВИРОБНИЦТВА!!!

Заміна РП2-У

Вимірювач-регулятор температури РП2 призначений для багатоступінчастого контролю і управління температурними режимами різних технологічних процесів при виробництві м'ясних і ковбасних виробів, в хлібопекарській промисловості, в інкубаторах, термокамерах тощо.

Категорії: Теги:

Прилад РП2 призначений для прийому і перетворення сигналів, що надходять від термоперетворювачів опору (ТС), перетворювачів термоелектричних (ПТ) і датчиків з уніфікованим вихідним сигналом струму (АТ) і напруги (АН), в значення температури (або іншої фізичної величини) і відображення їх на вбудованих цифрових індикаторах з одночасним регулюванням температури об'єктів за пропорційно-інтегрально-диференціального (пІД) закону з витримкою в часі.

РП2 може бути використаний для контролю виконання різних технологічних процесів в промисловості, сільському і комунальному господарстві (в процесах, де потрібне регулювання). Наприклад: в автоклавах, стерилізаторах, для управління електрозадвіжкі і ін.

Прилад автоматично контролює стан датчиків, знаходження виміряної температури в установленому діапазоні вимірювань.

Основні функції РП2:

  • вимір температури, вологості, тиску (або інших фізичних параметрів)
    різних об'єктів по одному або двох каналах за допомогою стандартних датчиків:
    термопреобазователей опору [ТС], перетворювачів термоелектричних [ПТ],
    датчиків з уніфікованим вихідним сигналом струму 0..5 мА, 0 (4) .. 20 мА [АТ] і
    напруги 0..1В, 0..10В [АН];
  • вимір вологості на основі Психрометричний методу за допомогою стандартних ТЗ;
  • відображення на вбудованих світлодіодних цифрових індикаторах поточних і заданого
    значень температури по одному з каналів;
  • одночасне відображення на вбудованих світлодіодних цифрових індикаторах
    поточних значень температури по двох каналах;
  • регулювання температури (вологості) об'єктів за пропорційно-інтегрально-
    диференціального (ПІД) закону по двох каналах;
  • можливість зміни заданих значень температури (уставки) для ПІД-регулятора по
    двох каналах;
  • можливість автоматичної настройки коефіцієнтів ПІД-регулятора;
  • обмін даними з персональним комп'ютером по інтерфейсу RS-485;
  • світлову індикацію режиму роботи Приладу, формування сигналу "Помилка"
Кількість каналів

Типи вхідних датчиків

, , , ,

Кількість виходів

Типи вихідних пристроїв

, , , , ,

Кількість індикаторів

Інтерфейс RS-485

,

Напруга живлення, В

,

Характеристики

Типи вхідних пристроїв
Вхідний первинний перетворювач
Діапазон вимірювання, ° С
модифікація
код датчика
Тип
НСХ
ТС по ДСТУ 2858-94
01
ТСМ 50 W = 1,4260
50М
-50..+200
02
ТСМ 50 W = 1,4280
50М
-50..+200
03
ТСП 50 W = 1,3850
Pt50
-50..+600
04
ТСП 50 W = 1,3910
50П
-50..+600
05
ТСМ 100 W = 1,4260
100М
-50..+200
06
ТСМ 100 W = 1,4280
100М
-50..+200
07
ТСП 100 W = 1,3850
Pt100
-50..+600
08
ТСП 100 W = 1,3910
100П
-50..+600
09
ТСП 46 W = 1,3910
гр.21
-50..+600
71
ТСП 500 W = 1,3850
Pt500
-50..+600
72
ТСП 1000 W = 1,3850
Pt1000
-50..+600
ТС по ДСТУ 2837-94
10
ТХК
L
-30..+600
11
ТХА
K
-50..+1200
12
ТЖК
J
-30..+850
13
ТПП 10
S
0..+1750
15
ТПР
B
+200..+1800
16
ТВР
A-1
0..+2500
АН
21
Напруга АН1 (0-1В)
–
Здається користувачем
22
Напруга АН2 (0-10)
23
Напруга Ан-3 (0-5В)
АТ
31
Струм АТ 1 (0-5 мА)
–
Здається користувачем
32
Струм АТ2 (0-20 мА)
33
Струм АТ3 (4-20 мА)
Типи вихідних пристроїв
вихідний пристрій
здатність навантаження
Електромагнітне реле (Р)
5А 220В
Оптопара симісторний (ОС)
100мА 220В
Оптопара транзисторная (ОК)
150мА 80В
Силовий симистор (С)
2А 220В
напруга АН1
0..1В
напруга АН2
0..10В
напруга Ан-3
0..5В
струм АТ1
0..5мА
струм АТ2
0..20мА
струм АТ3
4.20мА
Основні технічні характеристики регулятора температури
Найменування характеристики
значення
Номінальна напруга живлення, В
220AC
12..24 DC
Допустиме відхилення напруги живлення, %
± 10
Споживана потужність, Вт
6
Задане значення (уставка), ° С
-50..2500
Гістерезис, ° С
0..1300
Нижня межа поля допуску, ° С
-50..2500
Верхня межа поля допуску, ° С
-50..2500
Зсув характеристики перетворення, ° С
-99,9..999,9
Корекція температури холодного спаю, ° С
-99,9..99,9
Нахил характеристики перетворення
0,001..9,999
цифровий фільтр
0,1..99,9
Час усередненія, кількість періодів вимірювання
0..9
Затримка включення вихідного пристрою, з
0..255
Затримка вимкнення вихідного пристрою, з
0..255

Модифікації

Модифікації ПІД регуляторив з аналоговими виходами
Т [N1] [N2] ТС, [N3] ПТ, [N4] АНХ, [N5] АТС / [N6] АНХ, [N7] АТС -2І- RS-485 - ІПх- Щ
РП1 - 1ТС / 1АН2-2І- RS-485 - ИПИ - Щ


РП 1 1ТС 1АН2 2 І RS-485 ИПИ Щ
Тип приладу:
РП ПІД регулятор
[N1] - кількість каналів вимірювання / регулювання
1
2
Кількість і типи вхідних датчиків:
[N2] - кількість ТЗ
[N3] - кількість ПТ
[N4] - кількість датчиків з АН
(АН1 - від 0 до 1 В;
АН2 - від 0 до 10 В;
Ан-3 - від 0 до 5 В)
[N5] -кількість датчиків з АТ
(АТ 1 - від 0 до 5 мА;
АТ2 - від 0 до 20 мА;
АТ3 - від 4 до 20 мА)
Кількість і типи вихідних пристроїв:
[N6] - кількість виходів напруги АН
(АН1 - від 0 до 1 В;
АН2 - від 0 до 10 В;
Ан-3 - від 0 до 5 В)
[N7] - кількість струмових виходів АТ
(АТ 1 - від 0 до 5 мА;
АТ2 - від 0 до 20 мА;
АТ3 - від 4 до 20 мА)
Кількість індикаторів:
2И- 2 чотирирозрядний семисегментних індикатора
Інтерфейс зв'язку з ПК:
RS-485
Тип блоку живлення приладу:
ИПИ - живлення від мережі змінного напруги номіналом 90..240В
ИП24 - живлення від джерела постійної напруги номіналом 12..24В
Тип корпусу:
Щ щитової

Завантажити

Паспорт на регулятор РП1_РП2 аналог_упр_Щ
