Товар REGMIK

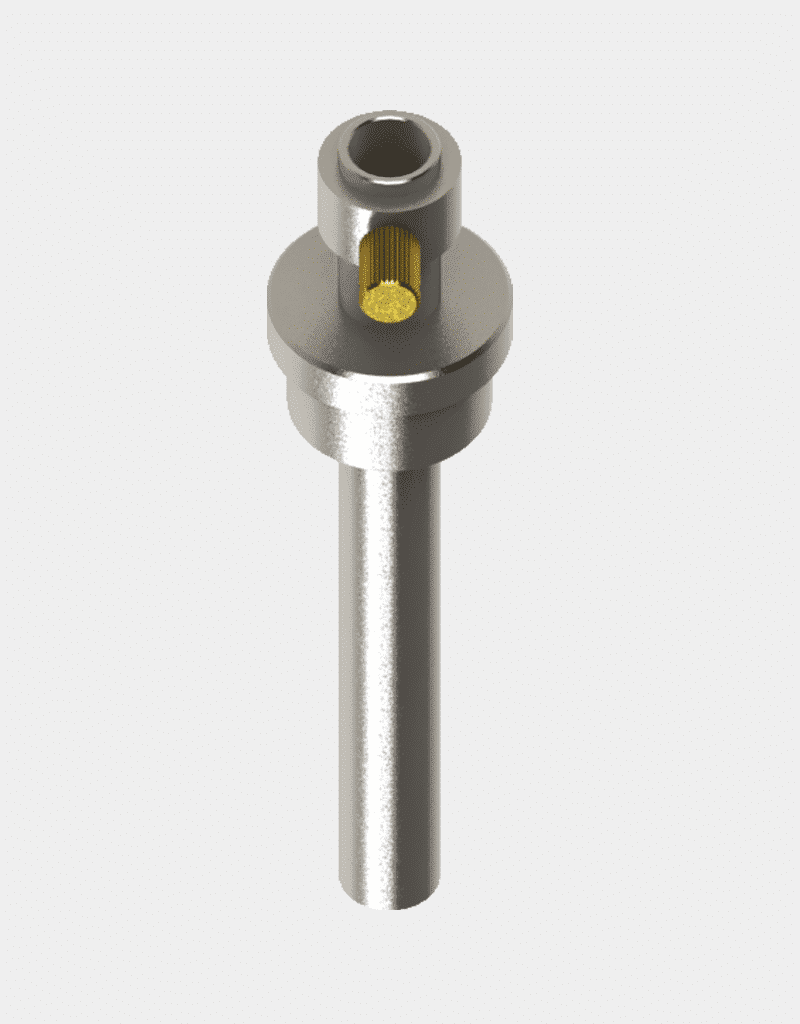

Гільзи захисні ГЗ-101

Ціна
319 грн
Наявність
У наявності
Захисні гільзи, бобишки та штуцери для датчиків

Гільзи захисні (монтажні, термометричні) ГЗ-101 призначені для монтажу термометрів опору (ТО), перетворювачів термоелектричних (ПТ) (термопари), термометрів скляних, біметалевих датчиків, манометрів. Гільзи захисні захищають ці прилади від механічного та хімічного впливу робочого середовища і підвищених динамічних навантажень. Монтаж датчиків температури з застосуванням гільз ГЗ-101 дає змогу значно продовжити термін служби цих датчиків. Гільзи захисні термометричні можуть монтуватися... Читати далі Гільзи захисні ГЗ-101

До каталогу

Характеристики

Опис

Гільзи захисні (монтажні, термометричні) ГЗ-101 призначені для монтажу термометрів опору (ТО), перетворювачів термоелектричних (ПТ) (термопари), термометрів скляних, біметалевих датчиків, манометрів. Гільзи захисні захищають ці прилади від механічного та хімічного впливу робочого середовища і підвищених динамічних навантажень.

Монтаж датчиків температури з застосуванням гільз ГЗ-101 дає змогу значно продовжити термін служби цих датчиків. Гільзи захисні термометричні можуть монтуватися в судини під тиском, парові котли, трубопроводи, резервуари та інші об'єкти. Монтаж гільз виконується за допомогою нарізного або зварного з'єднання.

Гільзи термометричні виготовляються з монтажною різьбою: метричною за ISO 724, трубною циліндричною за BSPP / ISO 228-1 і конічною дюймовою за NPT / ANSI-ASME B1.20.1. Монтажна різьба може бути виконана на вимогу Замовника за іншими стандартами.

Гільзи ГЗ-101 призначені для датчиків температури моделей 001 і 102.

Гільзи захисні (монтажні, термометричні) ГЗ-001 виготовляються зі сталі 12Х18Н10Т за EN 10088. За заявкою Замовника можливе виготовлення гільз термометричних з інших сталей.

AISI 321 12Х18Н10Т 08Х18Н10Т жароміцна, стійка до корозії і високих температур сталь аустенітного класу. Володіє високою міцністю і довговічністю. Застосовується при температурі до 600 °C, а в агресивних середовищах - до 350 °C.
AISI 304 08Х18Н10 жароміцна, стійка до корозії сталь аустенітного класу. Застосовується при температурі до 400 °C в середовищах середньої активності.
AISI 316L 03Х17Н14М3 стійка до корозії сталь аустенітного класу. Застосовується при температурі до 450 °C в більшості агресивних середовищ.
AISI 316Ti 10Х17Н13М2Т стійка до корозії сталь аустенітного класу. Застосовується при температурі до 600 °C в сильно агресивних середовищах.
AISI 430 12Х17 жароміцна, стійка до корозії сталь феритного класу. Застосовується при температурі до 400 °C у слабоагресивних середовищах.
12Х1МФ жароміцна, стійка до тривалої дії високих температур сталь перлітного класу. Застосовується при температурі до 600 °C.

Гільзи монтажні ГЗ-101 повинні експлуатуватися при швидкостях потоків і тисках, що не перевищують значення, зазначені в таблицях для конкретних модифікацій гільз. Максимальна швидкість потоку і номінальний тиск середовища визначаються з урахуванням забезпечення статичної міцності гільзи.

Гільзи термометричні всіх модифікацій герметичні. Вони піддаються приймально-здавальним випробуванням пробним тиском Рпр та повинні експлуатуватися при робочому тиску Рр за ГОСТ 3634-79.

Умовне позначення гільз захисних (монтажних, термометричних) ГЗ-101 за ТУУ 26.5-32195027-008:2016:

РЕГМІК ДПП-ГЗ-101

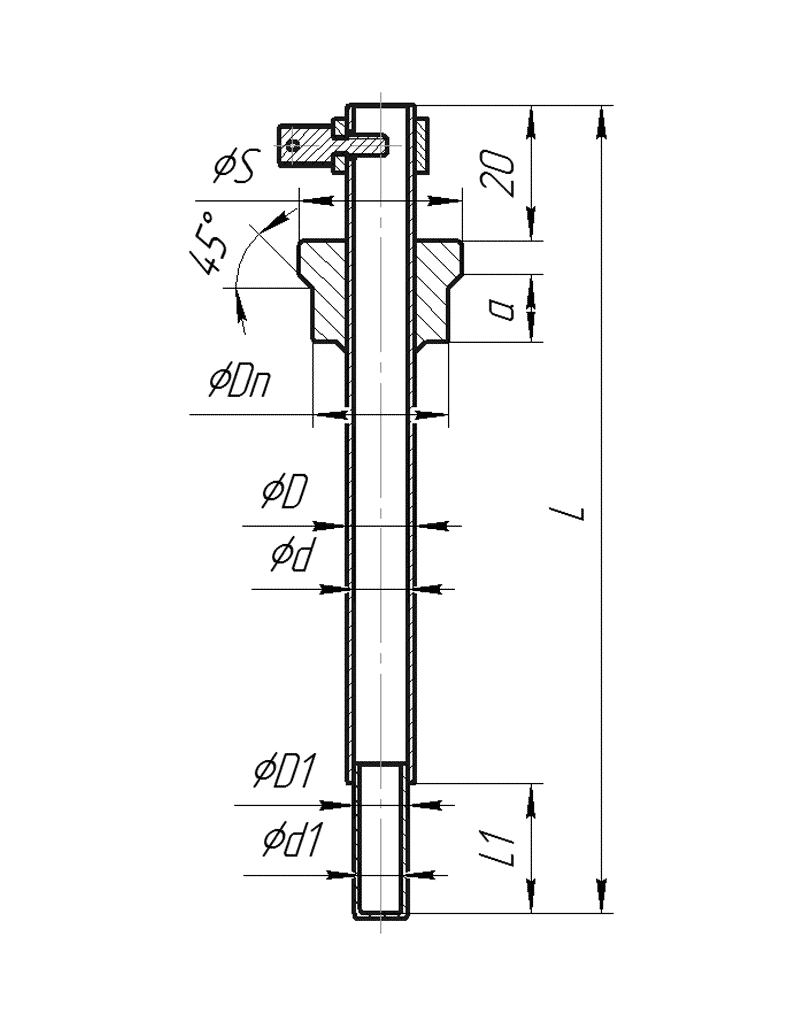

D, D1 - зовнішній діаметр монтажної частини, мм
d, d1 - внутрішній діаметр монтажної частини, мм
L, L1 - довжина монтажної частини, мм
M - тип зовнішньої різьби або діаметр вварної частини
a - довжина зовнішньої різьбової або вварної частини, мм
S - шестигранник

Додаткова інформація

Модифікації

Модифікації гільз, бобишок і штуцера
Модель Зовнішній діаметр D, мм Внутрішній діаметр d, мм Виконання Матеріал Довжина L, мм
60 80 120 160 200 250 320 400 500
ГЗ-001 ГЗ-101 8 5 Зварна 12х18Н10Т 110 117 129 147 168 189 210 234 264
10 7 Зварна 113 119 131 152 172 191 213 240 267
ГЗ-002 ГЗ-102 8 5 Зварна 12х18Н10Т 122 129 140 160 180 201 222 246 276
Точена 232 255 278 319 361 400 444 494 552
10 7 Зварна 12х18Н10Т 124 131 143 163 183 204 226 250 278
Точена 250 262 285 326 365 407 450 499 558
ГЗ-003 ГЗ-103 8 5 Зварна 12х18Н10Т 154 168 186 204 220 240 262 283 312
10 7 Зварна 12х18Н10Т 158 173 191 210 230 249 270 295 325
Точена 317 347 384 421 459 -
12 8 Зварна 12х18Н10Т 165 179 197 197 217 254 276 301 330
Точена 327 355 394 431 469 -
14 9 Зварна 12х18Н10Т 173 188 206 226 244 263 285 295 325
Точена 347 375 413 450 487 -
16 11 Зварна 12х18Н10Т 189 202 220 240 259 277 299 310 339
Точена 377 404 442 491 517 -
ГЗ-004 ГЗ-104 13 11/9 Точена 12х18Н10Т 755 809 881 958 -
15 13/11 755 809 881 958 -
Б-001 30 11 Точена Ст3 52(L=30) 73(L=60)
30 11 Точена 12х18Н10Т 94(L=30) 124(L=60)
Б-002 30 11 Точена Ст3 67(L=30) 88(L=60)
30 11 Точена 12х18Н10Т 109(L=30) 139(L=60)
Б-003 30 11 Точена Ст3 82(L=30) 103(L=60)
30 11 Точена 12х18Н10Т 124(L=30) 154(L=60)
Б-004 12 7 Точена 12х18Н10Т 107(L=30) 124(L=60)
15 8 Точена 12х18Н10Т 116(L=30) 133(L=60)
Б-005 12 7 Точена 12х18Н10Т 107(L=30) 124 (L=60)
15 8 Точена 12х18Н10Т 116(L=30) 133(L=60)
ШП-01 (Штуцер рухомий) Точений 12х18Н10Т 139(М20х1.5) 169(М27х2)

REGMIK

Завантаження

PDFПаспорт на гільзи

FAQ

Питання та відповіді

Для чого призначені гільзи захисні ГЗ-101?
Гільзи захисні ГЗ-101 призначені для монтажу термометрів опору (ТО), перетворювачів термоелектричних (ПТ), термопар, скляних термометрів, біметалевих датчиків і манометрів, забезпечуючи захист від механічного та хімічного впливу робочого середовища і динамічних навантажень.
З якого матеріалу виготовляються гільзи ГЗ-101?
Гільзи ГЗ-101 виготовляються зі сталі 12Х18Н10Т за стандартом EN 10088. За заявкою замовника можливе виготовлення гільз з інших марок сталей, таких як AISI 321, AISI 304, AISI 316L, AISI 316Ti, AISI 430, 12Х1МФ для забезпечення стійкості до високих температур і корозії.
Які типи монтажної різьби доступні для гільз ГЗ-101?
Монтажна різьба гільз ГЗ-101 може бути метричною за ISO 724, трубною циліндричною за BSPP / ISO 228-1 або конічною дюймовою за NPT / ANSI-ASME B1.20.1. Також на вимогу замовника різьба може бути виконана за іншими стандартами.
Які умови експлуатації по тиску і герметичності мають гільзи ГЗ-101?
Гільзи ГЗ-101 є герметичними та проходять приймально-здавальні випробування пробним тиском (Рпр). Вони експлуатуються при робочому тиску (Рр) відповідно до ГОСТ 3634-79, а також при дотриманні рекомендованих швидкостей потоку і тисків для конкретних модифікацій.
