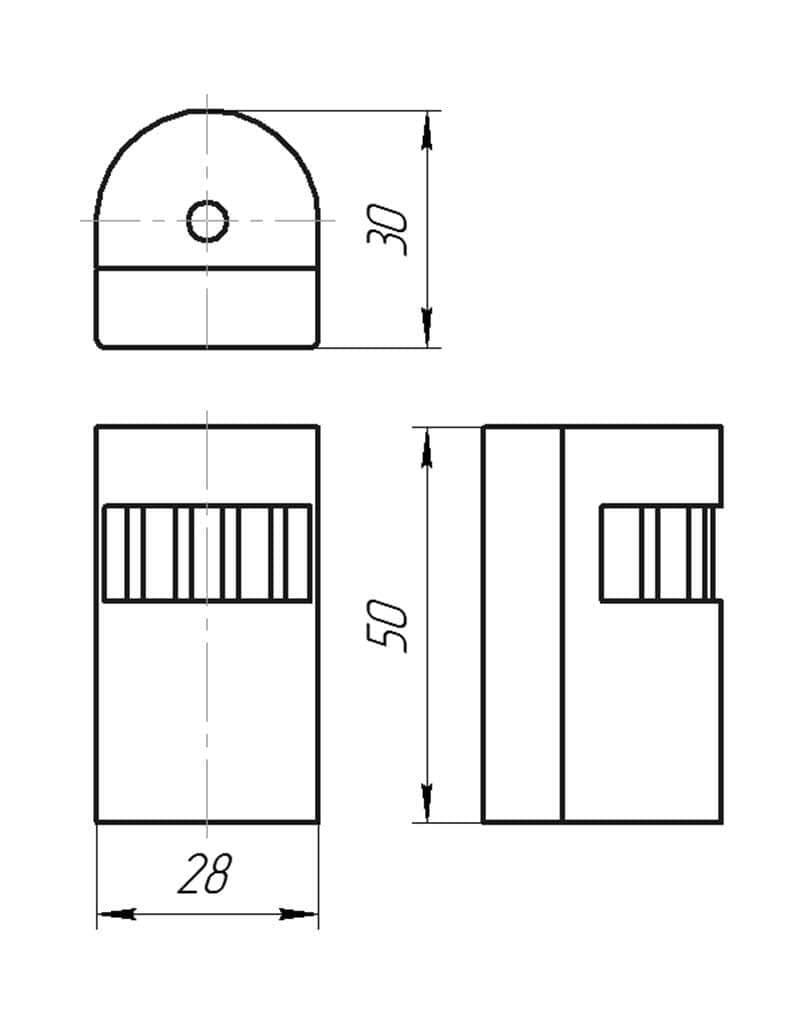

Датчики температури повітря ТСП-307
- Ціна
- 660 грн
- Наявність
- У наявності
Датчики температури повітря ТСП-307 групи 3 призначені для вимірювання температури поверхні твердих тіл у різних галузях промисловості. Мають малі розміри, покращені показники теплової інерції, не потребують складних монтажних робіт при встановленні на об'єкті. Температура - це найбільш поширений вимірюваний параметр, а перегрів - один з найбільш шкідливих чинників у роботі обладнання, тому існує величезна кількість способів і місць застосування датчиків температури... Продовжити читання Датчики температури повітря ТСП-307
Датчики температури повітря ТСП-307 групи 3 призначені для вимірювання температури поверхні твердих тіл у різних галузях промисловості. Мають малі розміри, покращені показники теплової інерції, не потребують складних монтажних робіт при встановленні на об'єкті.
Температура – це найбільш поширений вимірюваний параметр, а перегрів – один із найшкідливіших факторів в роботі обладнання, тому існує величезна кількість способів і місць застосування датчиків температури.
Принцип дії термоперетворювачів опору базується на зміні електричного опору провідників і напівпровідників залежно від температури. Матеріал, з якого виготовляється такий датчик, повинен мати високий температурний коефіцієнт опору, по можливості лінійну залежність опору від температури, хорошу відтворюваність властивостей і інертність до впливів навколишнього середовища. Найкраще всім цим вимогам відповідає платина; дещо менше – мідь.
Термопари – це виключно диференціальні температурні сенсори. Вони формують електричний сигнал, пропорційний різниці температур між двома різними точками. Тому місце з'єднання (спай), яке використовують для вимірювання необхідної температури, називають «гарячим» спаєм, а інше місце з'єднання (від якого неможливо уникнути) називають «холодним» спаєм.
Класифікація датчиків температури повітря ТСП-307 РЕГМІК за типом вимірювального (чутливого) елемента
- термоперетворювачі опору (термометри) – ТСП;
- термоперетворювачі термоелектричні (термопари) – ТХА, ТХК, ТЖК;
- напівпровідникові перетворювачі – ТП.
Основні технічні характеристики датчиків температури ТСП-307:
- за типом ЧЕ поділяються на:
- термоперетворювачі опору (ТО, термоопір, термометри, датчики температури) (Pt100, Pt500, Pt1000, Pt2000, Pt10000);
- термоелектричні перетворювачі (ТП, термоелектричні перетворювачі, термопари, датчики температури) (ТХА (К), ТХК (L), ТЖК (J));
- напівпровідникові (DS18B20);
- ступінь захисту від впливу пилу і води – IP0;
- конструкція термоперетворювачів (датчики температури) – нерозбірна;
- опір ізоляції – не менше 100 МОм;
- класи допуску – А, В, С (для ТСП-307), 1, 2 (для ТХА-307, ТХК-307, ТЖК-307).
| ТСП - 101 - Pt100 B 3x1 - D6 L150 - 40 - 500 M20x1,5 S22 Б12 (-40…180) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТСП | 1 | 01 | Pt100. | B. | 3x1 | D6 | L150 | 40 | 500 | M20x1,5 | S22 | Б12 | (-40...180) |
| Тип: ТСМ, ТСП, ТХА, ТХК, ТЖК, ТП(напівпровідниковий) | |||||||||||||
| Група: 0 - занурювальні; 1 - занурювальні з кабельними виводами; 2 - поверхневі; 3 – повітряні. | |||||||||||||
| Модифікація ТО: | |||||||||||||
| Позначення модифікації (групи) | Допустимі значення уу | ||||||||||||
| 0уу | 01, 02, 03, 04, 11, 12 | ||||||||||||
| 1уу | 01, 02, 03, 04, 05, 06, 07, 08 | ||||||||||||
| 2уу | 02, 03, 04, 04р, 05, 05р, 06, 07, 09 | ||||||||||||
| 3уу | 01, 02, 03, 03п, 07 | ||||||||||||
| Тип ЧЕ: ТСП – 10П, 50П, 100П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000; ТСМ - 10М, 50М, 100М, 500М, 1000М | |||||||||||||
| Клас точності: ТСП - АА, А, В, С; ТСМ - А, В, С | |||||||||||||
| Схема з’єднання виводів ТО: PxN, де: P – кількість виводів; N - число ЧЕ за рисунком 1.1 | |||||||||||||
| Діаметр монтажної частини, D, мм за габаритним кресленням | |||||||||||||
| Довжина монтажної частини, L, мм за габаритним кресленням | |||||||||||||
| Довжина зовнішньої частини, Lн, мм за габаритним кресленням | |||||||||||||
| Довжина виводів, Lв, мм за габаритним кресленням | |||||||||||||
| Тип різьби штуцера за габаритним кресленням | |||||||||||||
| Розмір гайки штуцера, мм за габаритним кресленням | |||||||||||||
| Розмір байонету, мм за габаритним кресленням | |||||||||||||
| Діапазон температур, °С за таблицею 1.10 | |||||||||||||
