Товар REGMIK

Датчики температури 206

Ціна
600 грн
Наявність
У наявності
Датчики температуриПоверхневі

Датчики температури групи 206 2 призначені для вимірювання температури поверхні твердих тіл у різних галузях промисловості. Мають малі розміри, покращені показники теплової інерції, не потребують складних монтажних робіт під час встановлення на об'єкті. Температура – це найбільш поширений параметр для вимірювання, а перегрів – один із найшкідливіших факторів у роботі обладнання, тому існує велика кількість способів і місць застосування датчиків температури… Читати далі Датчики температури 206

До каталогу

Характеристики

Опис

Датчики температури групи 206 2 призначені для вимірювання температури поверхні твердих тіл у різних галузях промисловості. Мають малі розміри, покращені показники теплової інерції, не потребують складних монтажних робіт під час встановлення на об'єкті.

Температура — це найбільш поширений параметр для вимірювання, а перегрів — один із найшкідливіших факторів у роботі обладнання, тому існує велика кількість способів і місць застосування датчиків температури.

Принцип дії термоперетворювачів опору базується на зміні електричного опору провідників і напівпровідників залежно від температури. Матеріал, з якого виготовляється такий датчик, повинен мати високий температурний коефіцієнт опору, за можливості — лінійну залежність опору від температури, хорошу відтворюваність властивостей та стійкість до впливів навколишнього середовища. Найповніше цим властивостям відповідає платина; трохи менше — мідь.

Термопари — це виключно диференціальні температурні датчики. Вони формують електричний сигнал, пропорційний різниці температур між двома різними точками. Тому місце з'єднання (спай), яке використовується для вимірювання необхідної температури, називають «гарячим» спаєм, а інше місце з'єднання (якого не можна уникнути) — «холодним» спаєм.

Класифікація датчиків температури 206 РЕГМІК за типом вимірювального (чутливого) елемента

  • термоперетворювачі опору (термометри) — ТСМ, ТСП;
  • термоперетворювачі термоелектричні (термопари) — ТХА, ТХК, ТЖК;
  • напівпровідникові перетворювачі — ТП.

Основні технічні характеристики датчиків температури 206:

  • схема підключення ЧЕ — дво-, трьох- або чотирипровідна;
  • за типом ЧЕ поділяються на:
    • термоперетворювачі опору (ТО, термоопір, термометри, датчики температури) (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000);
    • термоелектричні перетворювачі (ТП, термоелектричні перетворювачі, термопари, датчики температури) (ТХА (К), ТХК (L));
    • напівпровідникові (DS18B20);
  • ступінь захисту від пилу і води — IP54;
  • конструкція термоперетворювачів (датчиків температури) — нерозбірна;
  • опір ізоляції — не менш як 100 МОм;
  • класи допуску — А, В, С (для ТО), 1, 2 (для ТП).

Додаткова інформація

Модифікації

ТСП - 101 - Pt100 B 3x1 - D6 L150 - 40 - 500 M20x1,5 S22 Б12 (-40…180)
ТСП 1 01 Pt100. B. 3x1 D6 L150 40 500 M20x1,5 S22 Б12 (-40...180)
Тип: ТСМ, ТСП, ТХА, ТХК, ТЖК, ТП (напівпровідниковий)
Група: 0 - занурювані; 1 - занурювані з кабельними виводами; 2 - поверхневі; 3 – повітряні.
Модифікація ТО:
Позначення модифікації (групи) Допустимі значення уу
0уу 01, 02, 03, 04, 11, 12
1уу 01, 02, 03, 04, 05, 06, 07, 08
2уу 02, 03, 04, 04р, 05, 05р, 06, 07, 09
3уу 01, 02, 03, 03п, 07
Тип ЧЕ: ТСП – 10П, 50П, 100П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000; ТСМ - 10М, 50М, 100М, 500М, 1000М
Клас допуску: ТСП - АА, А, В, С; ТСМ - А, В, С
Схема з’єднання виводів ЧЕ: PxN, де: P – кількість виводів; N - число ЧЕ згідно рисунка 1.1

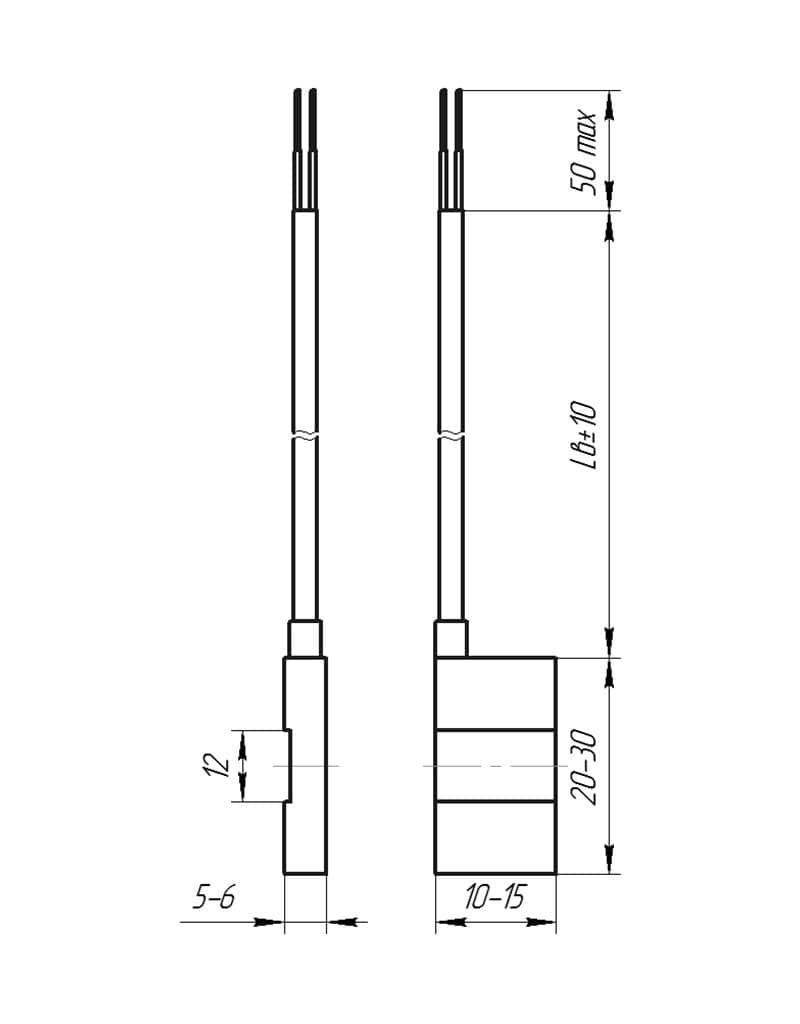

Діаметр монтажної частини, D, мм за габаритним кресленням
Довжина монтажної частини, L, мм: за габаритним кресленням
Довжина зовнішньої частини, Lн, мм: за габаритним кресленням
Довжина виводів, Lв, мм: за габаритним кресленням
Тип різьби штуцера: за габаритним кресленням
Розмір гайки штуцера, мм: за габаритним кресленням
Розмір байонета, мм: за габаритним кресленням
Діапазон температур, °С: за таблицею 1.10

Додаткова інформація

Завантажити

Паспорт на датчики ТХА, ТХК, ТЖК Паспорт на датчики ТСМ, ТСП

FAQ

Питання та відповіді

Для чого призначені датчики температури 206 РЕГМІК?
Датчики температури 206 РЕГМІК призначені для вимірювання температури поверхні твердих тіл у різних галузях промисловості. Вони мають малі розміри, покращені показники теплової інерції та не потребують складних монтажних робіт під час встановлення.
Які типи чутливих елементів використовуються в датчиках температури 206?
Датчики температури 206 виготовляються з різними типами чутливих елементів: термоперетворювачі опору (ТСМ, ТСП) на основі плати та міді, термоелектричні перетворювачі - термопари (ТХА, ТХК, ТЖК), а також напівпровідникові перетворювачі (ТП).
Які основні технічні характеристики датчиків температури 206?
Основні технічні характеристики датчиків 206 включають схему підключення 2, 3 або 4 провідники, ступінь захисту корпусу IP54, класи допуску для термоперетворювачів опору А, В, С і для термопар 1, 2. Конструкція датчиків нерозбірна, опір ізоляції не менше 100 МОм.
Як працюють термоперетворювачі опору у датчиках температури 206?
Термоперетворювачі опору вимірюють температуру за допомогою зміни електричного опору матеріалу залежно від температури. Платина є оптимальним матеріалом через лінійну залежність опору від температури, хорошу відтворюваність та стабільність властивостей.
Як класифікуються модифікації датчиків температури 206 і що означає маркування?
Датчики температури 206 поділяються на групи за їх типом: занурювані (0), з кабельними виводами (1), поверхневі (2) та повітряні (3). Модифікації та параметри (наприклад, тип чутливого елемента, довжина монтажної частини, діаметр) відображені у маркуванні виробу, наприклад, ТСП-101-Pt100 B 3x1 D6 L150.
