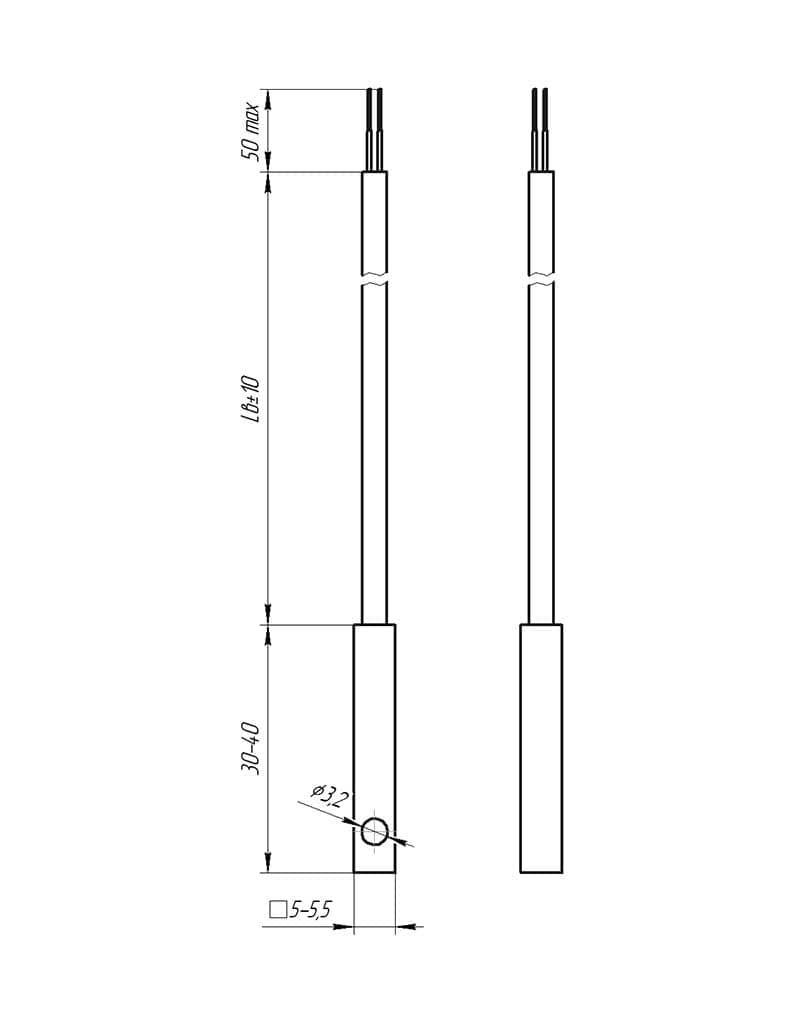

Датчики температури ТСМ-205, ТСП-205, ТХА-205, ТХК-205, ТЖК-205
- Ціна
- 670 грн
- Наявність
- У наявності
Датчики температури ТСМ-205, ТСП-205, ТХА-205, ТХК-205, ТЖК-205 групи 2 призначені для вимірювання температури поверхні твердих тіл у різних галузях промисловості. Мають малі розміри, покращені показники теплової інерції, не потребують складних монтажних робіт при встановленні на об'єкті. Температура – це найбільш поширений вимірюваний параметр, а перегрів – один із найнегативніших факторів в роботі обладнання, … Читати далі Датчики температури ТСМ-205, ТСП-205, ТХА-205, ТХК-205, ТЖК-205
Датчики температури ТСМ-205, ТСП-205, ТХА-205, ТХК-205, ТЖК-205 групи 2 призначені для вимірювання температури поверхні твердих тіл у різних галузях промисловості. Мають малі розміри, покращені показники теплової інерції, не вимагають складних монтажних робіт під час встановлення на об'єкті.
Температура є найпоширенішим вимірюваним параметром, а перегрів – одним із найнегативніших факторів в роботі обладнання, тому існує безліч способів і місць застосування датчиків температури.
Принцип дії термоперетворювачів опору базується на зміні електричного опору провідників і напівпровідників залежно від температури. Матеріал, з якого виготовляється такий датчик, повинен мати високий температурний коефіцієнт опору, по можливості лінійну залежність опору від температури, хорошу відтворюваність властивостей та інертність до впливу навколишнього середовища. Найкраще всі цим властивостям відповідає платина; трохи менше – мідь.
Термопари – це виключно диференціальні температурні сенсори. Вони формують електричний сигнал, пропорційний різниці температур між двома точками. Тому, місце з'єднання (спай), яке ми використовуємо, щоб виміряти потрібну температуру, називають «гарячим» спаєм, в той час як інше місце з'єднання (якого уникнути неможливо) називається «холодним» спаєм.
Класифікація датчиків температури ТСМ-205, ТСП-205, ТХА-205, ТХК-205, ТЖК-205 РЕГМІК за типом вимірювального (чутливого) елемента
- термоперетворювачі опору (термометри) – ТСМ, ТСП;
- термоелектричні перетворювачі (термопари) – ТХА, ТХК, ТЖК;
- напівпровідникові перетворювачі – ТП.
Основні технічні характеристики датчиків температури ТСМ-205, ТСП-205, ТХА-205, ТХК-205, ТЖК-205:
- схема підключення ЧЕ – двох-, трьох-, чотирьохпровідна;
- за типом ЧЕ поділяються на:
- термоперетворювачі опору (ТО, термоопір, термометри, датчики температури) (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000);
- термоелектричні перетворювачі (ТП, термоелектричні перетворювачі, термопари, датчики температури) (ТХА (К), ТХК (L));
- напівпровідникові (DS18B20);
- ступінь захисту від впливу пилу і води – IP54;
- конструкція термоперетворювачів (датчиків температури) – нерозбірна;
- опір ізоляції – не менше 100 МОм;
- класи допуску – А, В, С (для ТО), 1, 2 (для ТП).
| ТСП - 101 - Pt100 B 3x1 - D6 L150 - 40 - 500 M20x1,5 S22 Б12 (-40…180) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТСП | 1 | 01 | Pt100. | B. | 3x1 | D6 | L150 | 40 | 500 | M20x1,5 | S22 | Б12 | (-40...180) |
| Тип: ТСМ, ТСП, ТХА, ТХК, ТЖК, ТП (напівпровідниковий) | |||||||||||||
| Група: 0 - занурювальні; 1 - занурювальні з кабельними відводами; 2 - поверхневі; 3 – повітряні. | |||||||||||||
| Модифікація ТО: | |||||||||||||
| Позначення модифікації (групи) | Допустимі значення уу | ||||||||||||
| 0уу | 01, 02, 03, 04, 11, 12 | ||||||||||||
| 1уу | 01, 02, 03, 04, 05, 06, 07, 08 | ||||||||||||
| 2уу | 02, 03, 04, 04р, 05, 05р, 06, 07, 09 | ||||||||||||
| 3уу | 01, 02, 03, 03п, 07 | ||||||||||||
| Тип ЧЕ: ТСП – 10П, 50П, 100П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000; ТСМ - 10М, 50М, 100М, 500М, 1000М | |||||||||||||
| Клас точності: ТСП - АА, А, В, С; ТСМ - А, В, С | |||||||||||||
| Схема підключення виводів ЧЕ: PxN, де: P – кількість виводів; N - число ЧЕ за рисунком 1.1 | |||||||||||||
| Діаметр монтажної частини, D, мм за габаритним кресленням | |||||||||||||
| Довжина монтажної частини, L, мм: за габаритним кресленням | |||||||||||||
| Довжина зовнішньої частини, Lн, мм: за габаритним кресленням | |||||||||||||
| Довжина виводів, Lв, мм: за габаритним кресленням | |||||||||||||
| Тип різьби штуцера: за габаритним кресленням | |||||||||||||
| Розмір гайки штуцера, мм: за габаритним кресленням | |||||||||||||
| Розмір байонета, мм: за габаритним кресленням | |||||||||||||
| Діапазон температур, °С: за таблицею 1.10 | |||||||||||||
