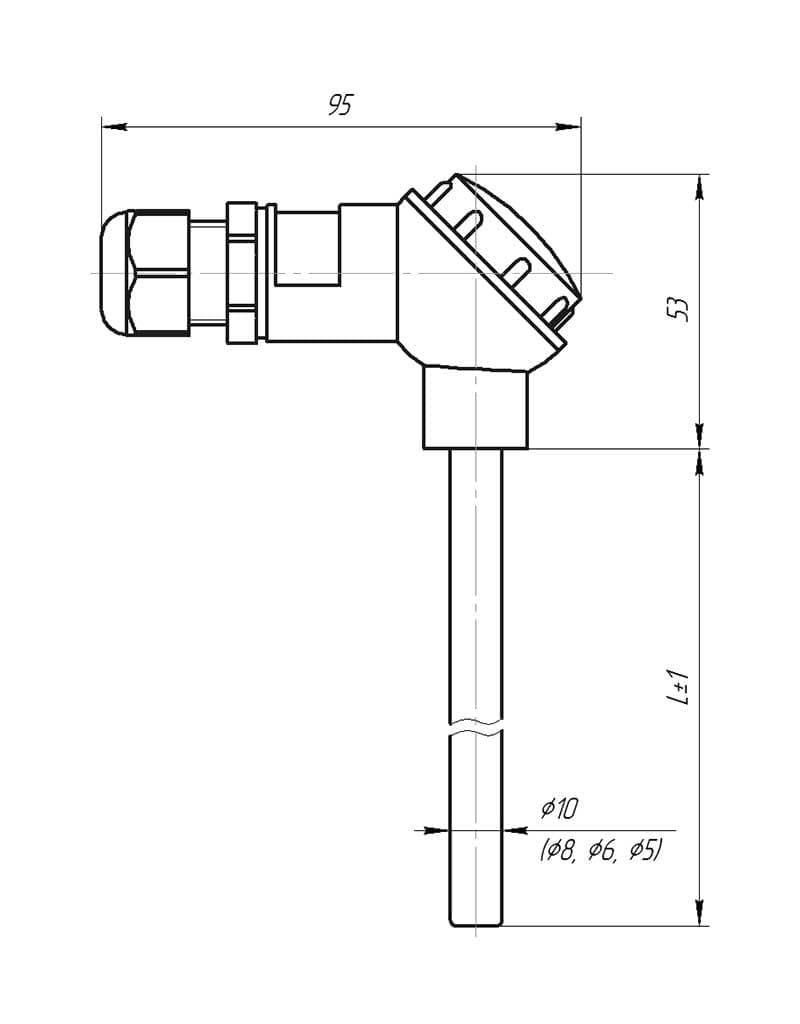

Датчики температури ТСМ-001, ТСП-001, ТХА-001, ТХК-001, ТЖК-001, ТП-001
422 ₴
Датчики температури ТСМ-001, ТСП-001, ТХА-001, ТХК-001, ТЖК-001, ТП-001 призначені для вимірювання температури навколишнього середовища, рідких, газоподібних та сипких хімічно неагресивних середовищ у різних галузях.
Температура - це найбільш поширений вимірюваний параметр, а перегрів - це один з найбільш негативних чинників в роботі обладнання, тому, існує величезна кількість способів і місць застосування датчиків температури.
Принцип дії термоперетворювачів опору заснований на зміні електричного опору провідників і напівпровідників в залежності від температури. Матеріал, з якого виготовляється такий датчик, повинен володіти високим температурним коефіцієнтом опору, по можливості лінійною залежністю опору від температури, хорошою відтворюваністю властивостей інертністю до впливів навколишнього середовища. Найбільшою мірою всім вищесказаним властивостям задовольняє платина і трохи менше - мідь.
Термопари - це виключно диференціальні температурні сенсори. Вони формують електричний сигнал, пропорційний різниці температур між двома різними точками. Тому, місце з'єднання (спай), яке ми використовуємо, щоб виміряти необхідну температуру, називають «гарячим» спаєм, в той час як інше місце з'єднання (від якого ми ніяк не можемо уникнути) називається «холодним» спаєм.
Класифікація датчиків температури Тxx-001 по типу вимірювального (чутливого) елемента:
- термоперетворювачі опору (термометри) - ТСМ-001, МСП-001;
- термоперетворювачі термоелектричні (термопара) - ТХА-001, ТХК-001, ТЖК-001;
- напівпровідникові перетворювачі - ТП-001.
Основні технічні характеристики датчиків температури ТСМ-001, МСП-001, ТХА-001, ТХК-001, ТЖК-001, ТП-001:
- схема з'єднання ЧЕ - двох-, трьох-, чотирипровідна;
- тип номінальної статичної характеристики (НСХ):
- термоперетворювачі опору (ТС) - ТСМ-001 (50М, 100М), ТСП-001 (50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000);
- термоелектричні перетворювачі (ТП, термопара) - ТХА-001 (тип К), ТХК-001 (тип L), ТЖК-001 (тип J);
- напівпровідникові - ТП-001 (DS18B20);
- матеріал захисної арматури - нержавіюча сталь 12Х18Н10Т;
- ступінь захисту від впливу пилу та води - IP54;
- конструкція термопреобразователей (датчики температури) - нерозбірна;
- опір ізоляції - не менше 100 МОм;
- класи допуску - А, В, С (для ТЗ), 1, 2 (для ТП).
Ознайомитися з паспортом і керівництвом по експлуатації на датчики можна на вкладці ЗАВАНТАЖИТИ.
| Тип НСХ | ТСМ 50М, 100М, ТСП 50П, 100П, ТСП Pt100, Pt500, Pt1000, ТХК, ТХА |
|---|---|
| Клас допуску | 1, 2, 3 (для ТХА), 2, 3 (для ТХК), А, В, B / 3 (для ТСМ, ТСП) |
| Діаметр монтажної частини D, мм | |
| Довжина монтажної частини L, мм | 1000, 120, 1250, 1500, 160, 200, 2000, 250, 320, 400, 500, 60, 630, 800 |
| Робочий діапазон вимірюваних температур, ° С | |
| Показник теплової інерції, з |
Модифікації
| ТСП - 101 - Pt100 B 3 × 1 - D6 L150 - 40 - 500 M20x1,5 S22 Б12 (-40 ... 180) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТСП | 1 | 01 | Pt100. | B. | 3×1 | D6 | L150 | 40 | 500 | M20x1,5 | S22 | Б12 | (-40…180) |
| Тип: ТСМ, ТСП, ТХА, ТХК, ТЖК, ТП (напівпровідниковий) |
|||||||||||||
| Група: 0 - занурюються; 1 - занурюються з кабельними виводами; 2 - поверхневі; 3 - повітряні. |
|||||||||||||
| Модифікація ТЗ: | |||||||||||||
| позначення модифікації (Групи) |
Допустимі значення уу | ||||||||||||
| 0уу | 01, 02, 03, 04, 11, 12 | ||||||||||||
| 1уу | 01, 02, 03, 04, 05, 06, 07, 08 | ||||||||||||
| 2уу | 02, 03, 04, 04р, 05, 05р, 06, 07, 09 | ||||||||||||
| 3уу | 01, 02, 03, 03п, 07 | ||||||||||||
| Тип HCX: ТСП - 10П, 50П, 100П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000; ТСМ - 10М, 50М, 100М, 500М, 1000М |
|||||||||||||
| Клас допуску: ТСП - АА, А, В, С; ТСМ - А, В, С |
|||||||||||||
| Схема з'єднання висновків ТЗ: PxN, де: P - кількість висновків; N - число ЧЕ по малюнку 1.1 |
|||||||||||||
| Діаметр монтажної частини, D, мм по габаритному кресленням | |||||||||||||
| Довжина монтажної частини, L, мм: по габаритному кресленням | |||||||||||||
| Довжина зовнішньої частини, Lн, мм: по габаритному кресленням | |||||||||||||
| Довжина висновків, L в, мм: по габаритному кресленням | |||||||||||||
| Тип різьби штуцера: по габаритному кресленням | |||||||||||||
| Розмір гайки штуцера, мм: по габаритному кресленням | |||||||||||||
| Розмір байонета, мм: по габаритному кресленням | |||||||||||||
| Діапазон температур, ° С: по таблиці 1.10 | |||||||||||||
Завантажити
Паспорт на датчики ТХА, ТХК, ТЖК
Керівництво по експлуатації на датчики температури ТСМ-001, МСП-001
