Датчик температури з уніфікованим вихідним сигналом ТХАУ-003, ТХКУ-003, ТЖКУ-003

термопара з виходом 4-20 мА (термоелектричний перетворювач температури, датчик температури з уніфікованим вихідним струмовим сигналом 4-20 мА) ТХАУ-003, ТХКУ-003, ТЖКУ-003 призначена для перетворення температури робочого кінця термопари в термо-ЕРС і подальшим перетворення в уніфікований вихідний сигнал струму 4-20 мА.

Термопари використовують для вимірювання температури рідких, сипучих і газоподібних середовищ, які не містять речовин, що вступають в взаємодію з матеріалом захисної арматури і з'єднувальним кабелем.

Область застосування термопар з уніфікованим вихідним сигналом 4-20 мА - системи контролю та регулювання температури технологічних процесів в різних галузях промисловості, сільського та комунального господарства, побуті.

Принцип роботи термопари

Принцип роботи термопари заснований на термоелектричному ефекті Зеєбека. Термопара має два спаяних кінця, один кінець розміщують в вимірювальної середовищі і називають робочим або гарячим спаєм, а другий кінець на місці підключення до входу пристрою - холодним спаєм. Способи виготовлення гарячого спаю представлений на малюнку 1. При виникненні різниці температур гарячого і холодного спаю в контурі виникає термо-ЕРС значення якого подається на вхід.

Малюнок 1 - Способи виготовлення гарячого спаю

Робочий спай поміщають в захисну арматуру. Спаї термопар виготовляються в різних конфігураціях. Спаї можуть бути заземленими або незаземленими, а двоелементний термопари можуть бути ізольованими або неізольованими. Конфігурації гарячих спаїв представлений на малюнку 2.

Малюнок 2 - Конфігурації гарячих спаїв

Заземлення спаї термопар утворюються, якщо спай термопари з'єднується з оболонкою первинного перетворювача. Заземлення спаи мають кращу теплопровідність, що, в свою чергу, підвищує швидкодію. Однак заземлення також робить ланцюга термопар більш схильними до впливу електричних перешкод, які можуть спотворювати сигнал напруги термопари, якщо контрольно-вимірювальний прилад не забезпечує розв'язку. Всі високоякісні вимірювальні перетворювачі і плати вводу / виводу передбачають електричну розв'язку в стандартній комплектації. Заземлений спай також більшою мірою схильний до забруднення хімічними домішками згодом.

Термоелектричний перетворювач з відкритим спаєм мають гарячий спай, який виступає з загерметизованого кінця оболонки, забезпечуючи високу швидкодію. Герметизація перешкоджає попаданню вологи або інших забруднень всередину оболонки. Зазвичай такі термопари застосовуються тільки в некорозійні газах, наприклад, в повітроводах.

Незаземлені спаи виходять тоді, коли елементи термопари не зливаються з оболонкою первинного перетворювача, а оточені ізолюючим порошком. Незаземлені спаи мають дещо менше швидкодія, ніж заземлення спаи, але менш чутливі до електричних шумів.

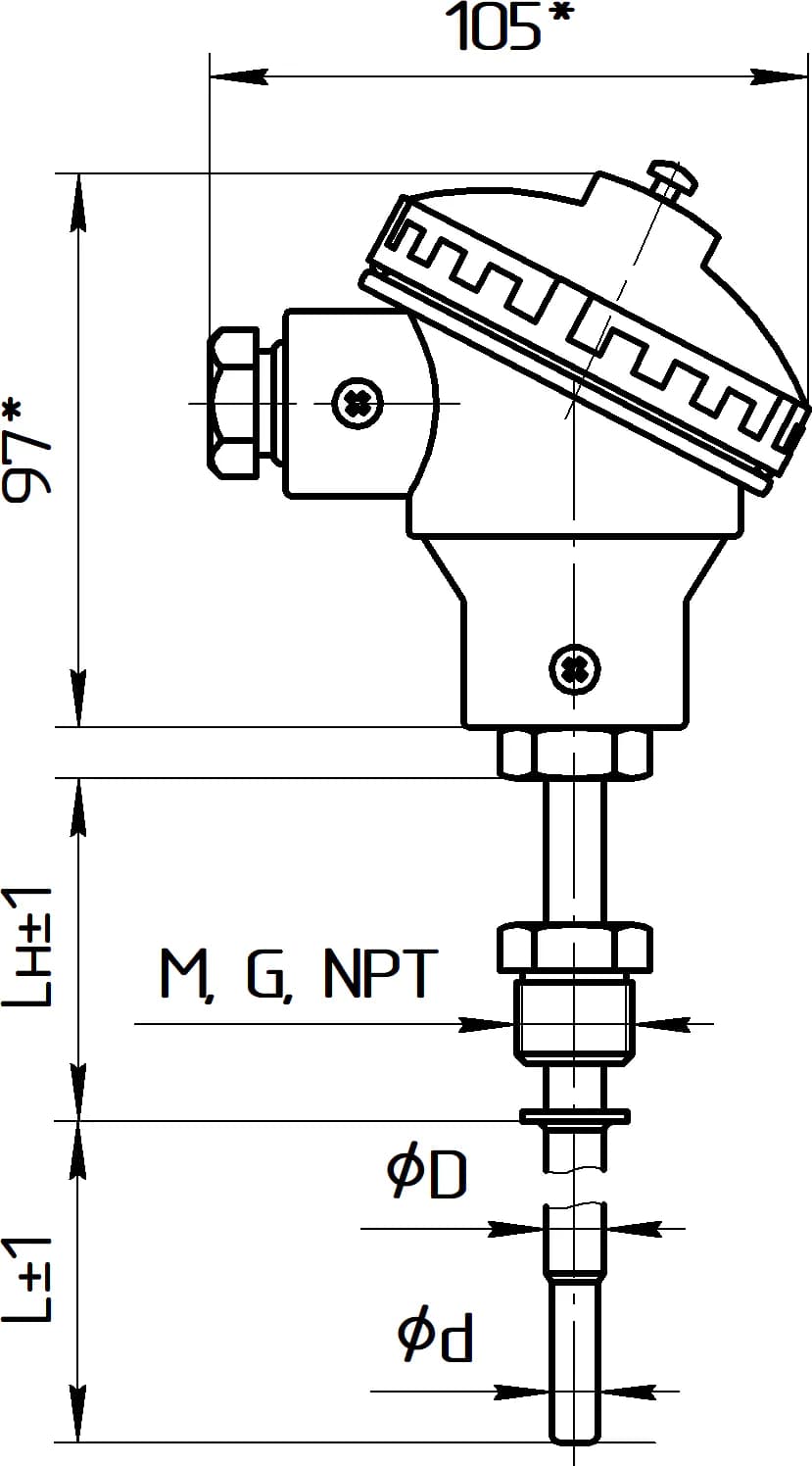

конструктивно термопара з виходом 4-20 мА (Модифікація - 003) представлют собою датчик температури модифікації 002 з вбудованою в клемну головку друкованої плати перетворювача 4-20 мА.

Датчики температури з уніфікованим вихідним сигналом:

• перетворення значення опору в струмовий сигнал (4..20мА) пропорційний значенню температури;
• вимір і передача виміряного значення температури по інтерфейсу RS-485 (протокол ModBus RTU).

Особливості датчика:

• мінімальна довжина монтажної частини 60мм;
• живлення від джерела постійної напруги номіналом 24В.
