Бобышки монтажные Б-004

Монтажные бобышки Б-004 (полное название БПП-Б-004) предназначены для установки термометров сопротивления (ТО), термоэлектрических преобразователей (ПТ) и защитных гильз на объектах, подлежащих термометрии. Монтаж бобышек Б-004 выполняется с помощью сварного соединения.

Бобышки изготавливаются с монтажной резьбой: метрической по ISO 724, трубной цилиндрической по BSPP / ISO 228-1 и конической дюймовой по NPT / ANSI-ASME B1.20.1. Монтажная резьба может быть выполнена по требованию Заказчика по другим стандартам.

Материал бобышек Б-004 — сталь 12Х18Н10Т по EN 10088 или сталь Ст3. По запросу Заказчика возможно изготовление термометрических гильз из других марок стали.

AISI 321 12Х18Н10Т 08Х18Н10Т — жаропрочная, коррозионностойкая и огнеупорная сталь аустенитного класса. Обладает высокой прочностью и долговечностью. Применяется при температурах до 600 °C, а в сильноагрессивных средах до 350 °C.
AISI 304 08Х18Н10 — жаропрочная, коррозионностойкая сталь аустенитного класса. Применяется при температурах до 400 °C в средах средней активности.
AISI 316L 03Х17Н14М3 — коррозионностойкая сталь аустенитного класса. Применяется при температурах до 450 °C в большинстве агрессивных сред.
AISI 316Ti 10Х17Н13М2Т — коррозионностойкая сталь аустенитного класса. Применяется при температурах до 600 °C в сильноагрессивных средах.
AISI 430 12Х17 — жаропрочная, коррозионностойкая сталь ферритного класса. Применяется при температурах до 400 °C в слабоагрессивных средах.
12Х1МФ — жаропрочная, устойчивая к длительному воздействию высоких температур сталь перлитного класса. Применяется при температурах до 600 °C.

Эксплуатация бобышек Б-004 должна происходить в пределах рабочих температур и давлений, не превышающих установленные нормативными документами для данных материалов и условий эксплуатации.

Монтаж бобышек Б-004 на объекте осуществляется согласно инструкциям к оборудованию, на котором производится установка. Уплотнительные прокладки для установки ТО не входят в комплект поставки.

Условное обозначение бобышек Б-004 (полное наименование БПП-Б-004) по ТУ У 26.5-32195027-008:2016:

РЕГМИК БПП-Б-004

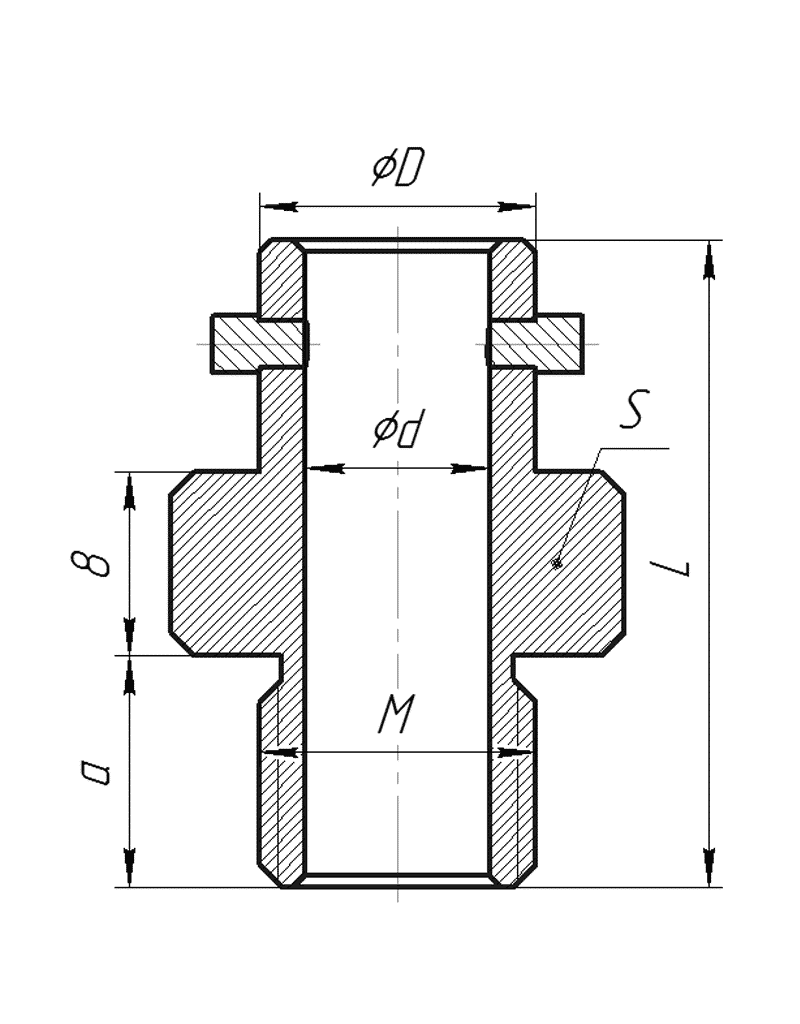

D — внешний диаметр бобышки, мм
d — внутренний диаметр бобышки, мм
M — тип резьбы бобышки
a — глубина нарезания резьбы бобышки
S — тип шестигранника
