Симісторні блоки (БС1-40, БС1-40В і БС1-80К)
- Ціна
- 2 220 грн
- Наявність
- У наявності
Симісторні блоки БС1-ХХ складаються з силового симістора з робочим струмом до 40 (80) А і радіатора, застосовуються для частого комутування навантаження і працюють лише на змінній напрузі.

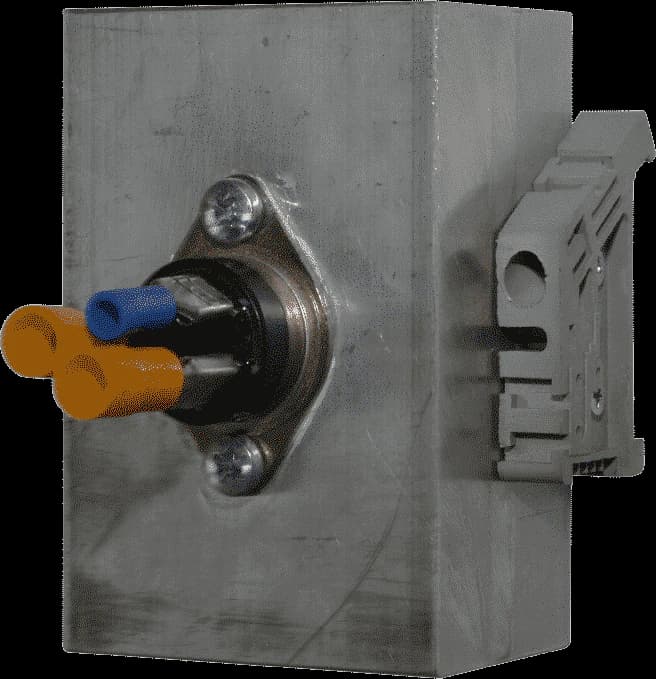

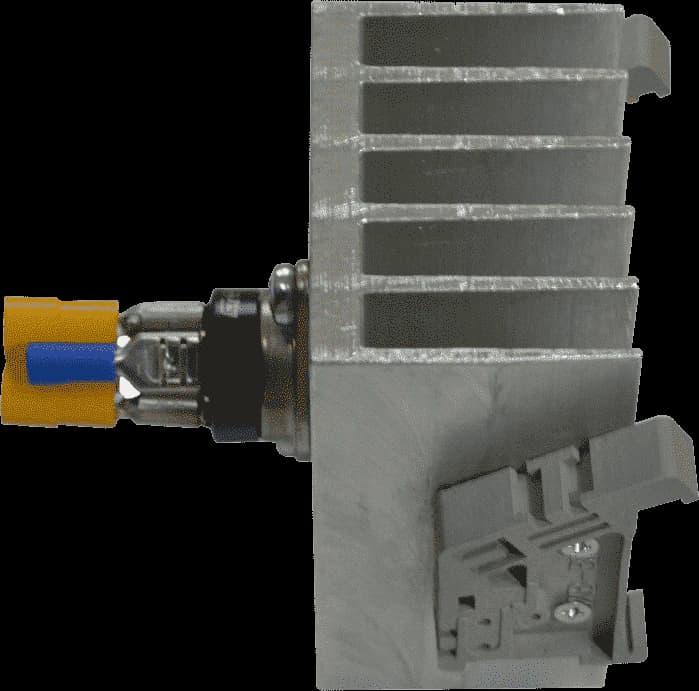

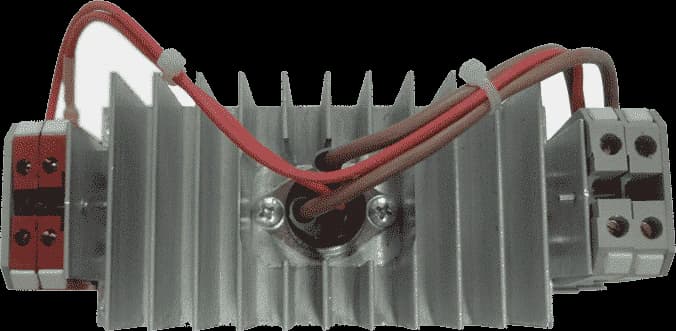

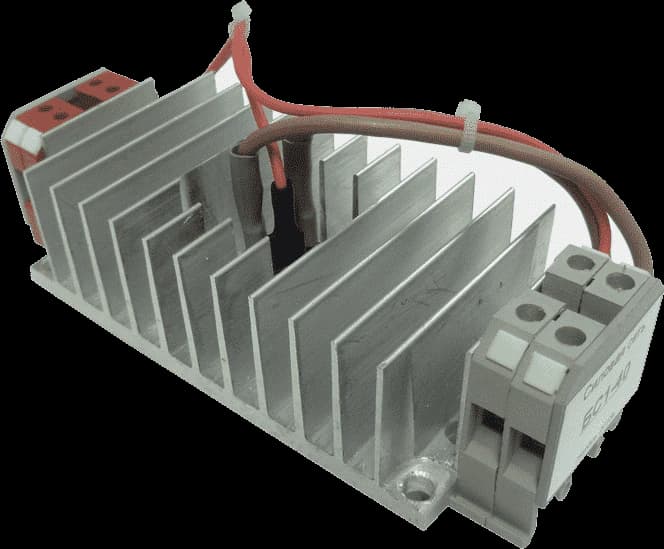

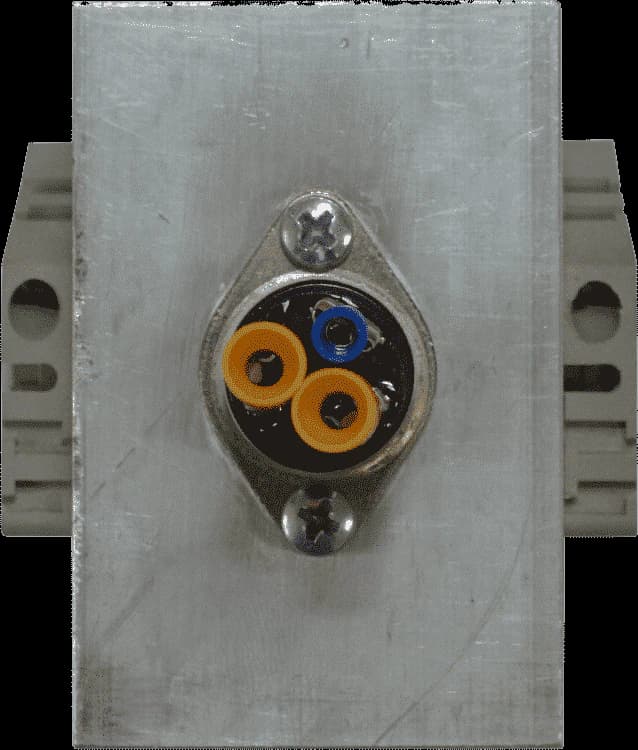

Симісторні блоки БС1-40, БС1-40В, БС1-80К призначені для спільної роботи з регуляторами потужності. Застосовуються у випадках частого комутування навантаження або при фазоімпульсному регулюванні потужності на нагрівачах та інших споживачах. У блоках симісторів БС1-40 і БС1-40В використовуються силові симістори з робочим струмом до 40 А. БС1-40 призначений для кріплення на DIN-рейку, а БС1-40В і БС1-80К мають припаяні провідники, які виведені на клеми для підключення вихідного пристрою.
У порівнянні з електромагнітними контактними пристроями, прилад має необмежений ресурс перемикань. Швидкість включення становить 20-30 мікросекунд, швидкість виключення – 10 мілісекунд.
| Найменування характеристики | Значення |
|---|---|
| Робочий струм (Iном), А | 20, 40, 60, 80 |
| Імпульсний струм, А (20 мс) | Iном * 10 |
| Максимальна напруга, В | 600 |
| Потужність тепловіддачі, Вт | 60 |
Схема симісторного блоку і приклад підключення
1, 2 - керування
3 - фаза
4 - навантаження
