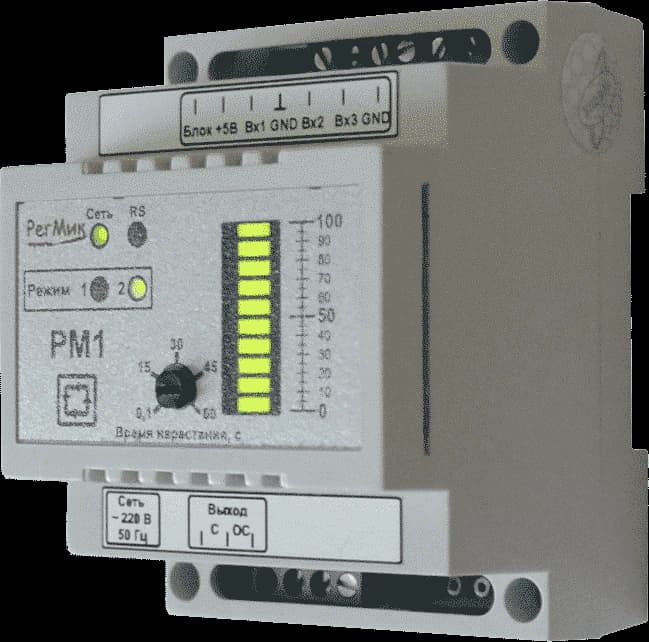

Регулятор потужності РМ1

Ціна: 3 330 грн
Наявність: У наявності

Прилад контролює і регулює потужність в активному навантаженні одним каналом. Як задавачі пристрої можуть бути використані датчики з уніфікованим вихідним сигналом струму або напруги.

Характеристики

Опис

Призначення:

Регулятор потужності призначений для:

керування потужністю в активному навантаженні, що підключається до приладу силовими симісторами;
застосування як задавач потужності нагрівача з ручним керуванням, а також для автоматичного підтримання температури об'єкта спільно з терморегуляторами (наприклад, РД1, РП1 тощо).

Загальні функції і режими роботи:

Регулятор потужності працює в автоматичному режимі. При надходженні на вхід керування напруги 0... 10 В прилад пропорційно регулює вихідну потужність активного навантаження в межах 0... 100%.

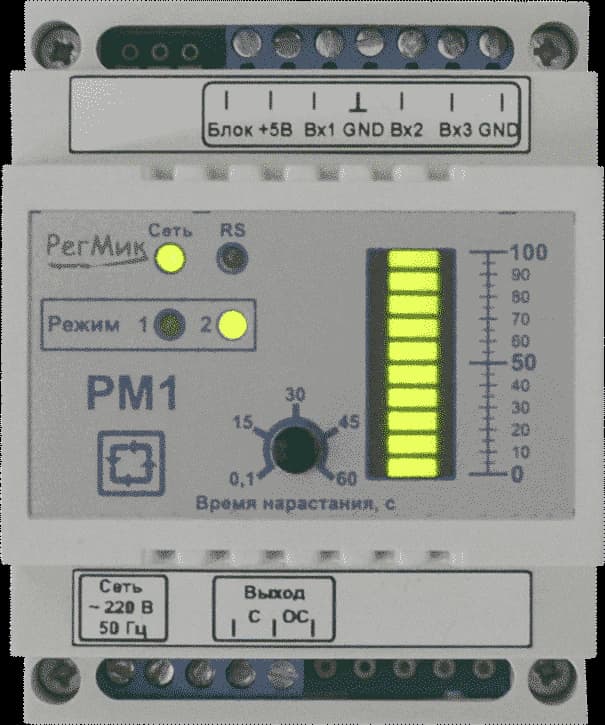

У приладі передбачено плавний вихід на задану потужність. Це необхідно для запобігання різких перевантажень мережі живлення. При увімкненні приладу або при стрибкоподібній зміні рівня сигналу на керуючому вході приладу потужність у навантаженні зростає не стрибкоподібно, а плавно. Час виходу на задану потужність регулюється в межах від 0,1 до 60 с, що задається за допомогою ручки на передній панелі приладу.

Вхідний сигнал «блокування» забороняє запуск імпульсів керування. При його знятті відбудеться плавний вихід на заданий рівень потужності. Як джерело сигналу «блокування» можуть використовуватися транзистор типу n-p-n з відкритим колекторним виходом або контакти кнопки, тумблера, геркона, реле.

Режим роботи відображається на передній панелі приладу і змінюється програмним способом. На заводі-виробнику проводиться початкова калібрування аналогових входів збереженням заводських налаштувань.
Для регулювання потужності на навантаженні прилад дає змогу формувати керуючі сигналами силовими симісторами двома методами: фазовим або за кількістю напівперіодів.

Фазовий метод використовується для керування малоінерційними об'єктами, що відповідають за зміну напруги на навантаженні, а також при керуванні освітленням. При фазовому методі прилад змінює кут відкриття симістора залежно від величини сигналу на керуючому вході, тим самим змінюючи рівень потужності на навантаженні.

Метод керування за кількістю напівперіодів застосовний тільки для інерційних навантажень. Кількість напівперіодів на навантаженні залежить від величини сигналу на керуючому вході: при мінімальному рівні потужності (0%) напівхвилі напруги не надходять, при максимальному рівні потужності (100%) - на навантаження подаються всі напівхвилі, а при 50% потужності - половина напівхвиль напруги живлення.

Характеристики

Параметри аналогових входів

Характеристики	АН	АТ
Режим роботи	2	3
Налаштування виробника	0... 10 В	4... 20 мА
Мінімальне каліброване значення	0 В	0 мА
Максимальне каліброване значення	10 В	20 мА

Основні технічні характеристики регулятора потужності

Найменування характеристики	Значення
Напруга живлення (мережа змінного струму), В	220 (± 15)
Частота мережі, Гц	50 (± 10)
Споживана потужність, Вт	не більше 3
Режим керування приладом	керуючий сигнал 0... 10 В
Метод керування силовим симістором	режим №1 - фазовий режим №2 - імпульсний (за кількістю періодів)
Ширина приладу, мм	67
Маса, г (не більше)	400

Додаткова інформація

Приклади застосування

Діммування світлодіодних ламп (LED) методом "фазове зрізання"

Діммування за технологією “фазове зрізання”, при якій відсікається частина синусоїди мережевої напруги, і зменшується

діюча напруга на лампу. Якщо таке зрізання застосовується на початку синусоїди, метод діммування називається “діммування по передньому

фронту”, якщо зрізання застосовується в кінці синусоїди, метод діммування називається “діммування по задньому фронту”. Ці два методи застосовуються для

діммування ламп різних типів: “Діммування по задньому фронту” більше підходить для низьковольтних ламп (світлодіодних або галогенних) з

електронними трансформаторами. “Діммування по передньому фронту” більше підходить для низьковольтних ламп з електромагнітними трансформаторами,

а також для компактних люмінесцентних ламп 220В та світлодіодних ламп 220В. Обидва методи підходять для галогенних ламп, ламп розжарювання 230В, світлодіодних ліхтарів з драйвером, що підтримує діммування.

Діммування по задньому фронту

Діммування по передньому фронту

Додаткова інформація

Завантажити

Паспорт на РМ1 1УВ/1ОCC-RS485-ИПИ-Д4 V3.6 (рос.)

Паспорт на РМ1 1УВ/1ОCC-RS485-ИПИ-Д4 V3.7 (укр.)

FAQ

Питання та відповіді

Для чого призначений регулятор потужності РМ1?

Регулятор потужності РМ1 призначений для керування потужністю в активному навантаженні, підключеному через силові симістори. Він може застосовуватися як задавач потужності нагрівача з ручним керуванням або для автоматичного підтримання температури у поєднанні з терморегуляторами, наприклад РД1 чи РП1.

Як працює регулятор потужності РМ1 і чи є плавне налаштування потужності?

Регулятор працює в автоматичному режимі, пропорційно регулюючи вихідну потужність від 0 до 100% при вхідному керуючому сигналі 0…10 В. Він забезпечує плавний вихід на заданий рівень потужності з часом регулювання від 0,1 до 60 секунд, настроюваним за допомогою ручки на передній панелі для запобігання різких навантажень мережі.

Які методи керування силовим симістором підтримує РМ1?

РМ1 підтримує два методи керування силовим симістором: фазовий метод, який застосовується для малоінерційних навантажень і керування освітленням, та метод керування за кількістю напівперіодів, який підходить для інерційних навантажень. Перемикання між режимами здійснюється програмно.

Як працює вхід блокування в регуляторі РМ1?

Вхідний сигнал "блокування" забороняє запуск імпульсів керування приладом. Його можна підключити через транзистор типу n-p-n з відкритим колекторним виходом або контакти кнопки, тумблера, реле. При знятті сигналу блокування прилад плавно виходить на заданий рівень потужності.

Які основні технічні характеристики регулятора потужності РМ1?

Прилад живиться від мережі змінного струму 220 В (±15 В) частотою 50 Гц (±10 Гц). Споживана потужність не перевищує 3 Вт. Ширина корпусу становить 67 мм, а маса не більше 400 г.
