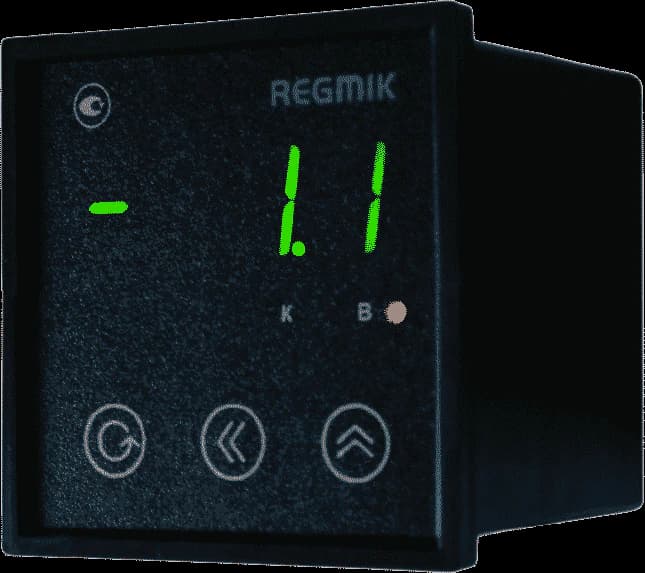

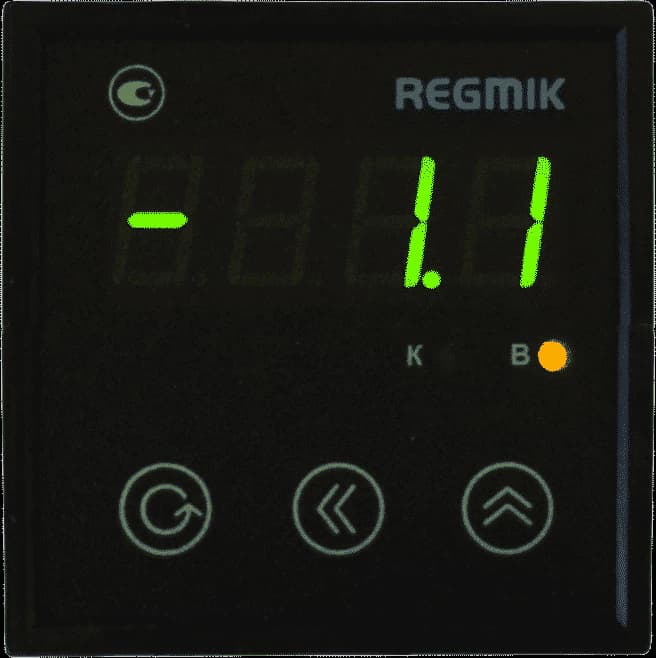

Регулятор температури одноканальний РД1

Ціна: 2 850 грн
Наявність: У наявності

Регулятори З дискретним керуванням Щитовий корпус

Регулятор температури одноканальний РД1 вимірює, контролює і регулює температуру або іншу фізичну величину за допомогою стандартних датчиків. В якості датчиків можуть бути використані термоперетворювачі опору, термоелектричні перетворювачі та датчики з уніфікованим вихідним сигналом струму або напруги.

Характеристики

Опис

Регулятор температури одноканальний РД1

Вимірювач / регулятор температури РД1 здійснює двопозиційне регулювання вхідної фізичної величини, автоматично контролює стан вхідного датчика, знаходження виміряної вхідної величини поза встановленого діапазону вимірювань, правильність введення параметрів і проведення калібрування приладу. За результатами контролю формується сигнал "Помилка".

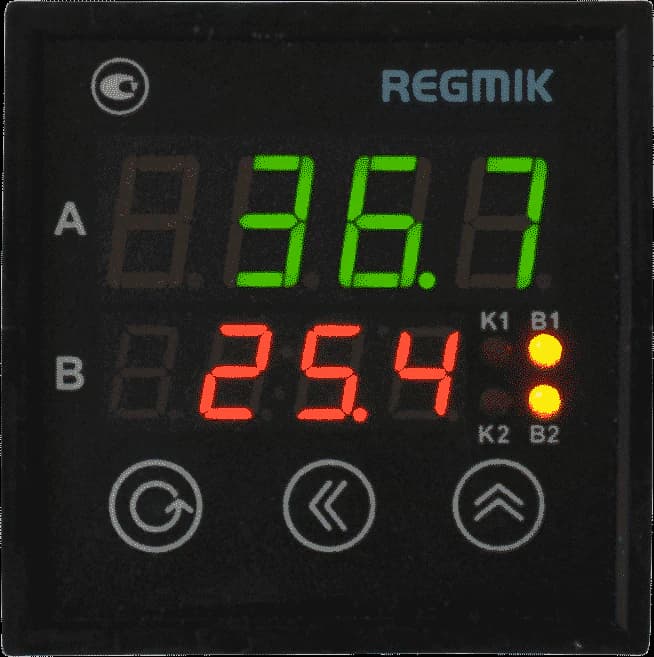

Регулятор має виконання у двох модифікаціях: мережа змінної напруги 90..240В (ІПІ) або джерело постійної напруги = 12..24В (ІП24). Також можливе виготовлення моделей із двома індикаторами для одночасного відображення поточного, заданого значення і буквеної інформації.

Призначення

Регулятор температури двопозиційний одноканальний РД1 призначений для вимірювання, індикації і регулювання температури різних середовищ у холодильній техніці, сушильних камерах, промислових / побутових печах та іншому технологічному обладнанні, а також для вимірювання і регулювання за двопозиційним законом інших фізичних величин (рівня, витрати, тиску, вологості тощо) за допомогою датчиків з уніфікованим аналоговим сигналом.

Функції і режими роботи регулятора температури РД1

вимірювання температури (або інших фізичних величин) об'єктів за допомогою термоперетворювачів опору (датчики температури) ТСМ (50М, 100М) і ТСП (50П, 100П, Pt100, Pt500, Pt1000), термопар (ТХК, ТХА, ТЖК та ін.), датчиків з уніфікованим вихідним сигналом струму АТ (0..5 мА, 0..20 мА, 4..20 мА) і напруги АН (0..1 В, 0..5 В, 0..10 В);
регулювання вхідної величини за двопозиційним законом;
відображення виміряного значення на вбудованому світлодіодному індикаторі (цифровий індикатор температури);
масштабування шкали вимірювань (для датчиків АН і АТ);
світлова індикація режимів роботи (аварія датчиків, програмування);
програмна зміна параметрів характеристики перетворення (нахил, зміщення);
цифрова фільтрація вимірювань (глибина фільтра — до 10 періодів вимірювання);
зміна періоду індикації вимірюваного значення;
цифрове калібрування вхідного каналу;
програмування кнопками на лицьовій панелі приладу;
захист параметрів паролем;
збереження налаштувань при відключенні живлення;
вбудоване джерело живлення = 24В, 100мА для активних датчиків у модифікаціях з АН і / або АТ;
інтерфейс RS-485 ModBus RTU.

Регулятор температури РД1 має більш вдосконалену версію - універсальний прилад РП2-У. РП2-У випускається як для щитового монтажу, так і для встановлення на DIN-рейку. Нова модифікація повністю замінює за функціональністю регулятор температури двопозиційний одноканальний РД1, а також має ряд додаткових функцій.

Додаткова інформація

Модифікації

Модифікації двопозиційних
Т[N1] [N2]ТО,[N3]ПТ,[N4]АНх,[N5]АТх/ [N6]ОК,[N7]Р,[N8]ОС-2И- RS-485 - ІПх– Щ
РД2 - 1ТС, 1ПТ/2Р-2И- RS-485 – ІПІ – Щ
РД	2	1ПТ,1ТС	2Р	2И	RS-485	ІПІ	Щ
Тип приладу: РД - регулятор двопозиційний
[N1] - кількість каналів вимірювання/регулювання: 1, 2, 3, 4, 8
Кількість і типи вхідних датчиків: [N2] - кількість ТО [N3] - кількість ПТ [N4] - кількість датчиків з АН (АН1 - від 0 до 1 В; АН2 - від 0 до 10 В; АН3 - від 0 до 5 В) [N5] - кількість датчиків з АТ (АТ1 - від 0 до 5 мА; АТ2 - від 0 до 20 мА; АТ3 - від 4 до 20 мА)
Кількість і типи вихідних пристроїв: [N6] - кількість ОК – відкритий колектор [N7] - кількість Р - реле [N8] - кількість ОС - оптосимістор
Кількість індикаторів: 2И - 2 чотиризначних семисегментних індикатори
Інтерфейс зв’язку з ПК: RS-485
Тип блоку живлення приладу: ІПІ - живлення від мережі змінної напруги номіналом 90..240 В; ІП24 - живлення від джерела постійного напруги номіналом 12..24 В
Тип корпусу: Щ - щитовий

Додаткова інформація

Характеристики

Типи вхідних пристроїв
Вхідний первинний перетворювач				Діапазон вимірювання, °С
Модифікація	Код датчика	Тип	НСХ	Діапазон вимірювання, °С
ТО за ДСТУ 2858-94	01	ТСМ 50 W=1,4260	50М	-50..+200
	02	ТСМ 50 W=1,4280	50М	-50..+200
	03	ТСП 50 W=1,3850	Pt50	-50..+600
	04	ТСП 50 W=1,3910	50П	-50..+600
	05	ТСМ 100 W=1,4260	100М	-50..+200
	06	ТСМ 100 W=1,4280	100М	-50..+200
	07	ТСП 100 W=1,3850	Pt100	-50..+600
	08	ТСП 100 W=1,3910	100П	-50..+600
	09	ТСП 46 W=1,3910	гр.21	-50..+600
	71	ТСП 500 W=1,3850	Pt500	-50..+600
	72	ТСП 1000 W=1,3850	Pt1000	-50..+600
ТО за ДСТУ 2837-94	10	ТХК	L	-30..+600
	11	ТХА	K	-50..+1200
	12	ТЖК	J	-30..+850
	13	ТПП 10	S	0..+1750
	15	ТПР	B	+200..+1800
	16	ТВР	A-1	0..+2500
АН	21	Напруга АН1 (0-1В)	-	Задається користувачем
	22	Напруга АН2 (0-10В)
	23	Напруга АН3 (0-5В)
АТ	31	Струм АТ1 (0-5 мА)	-	Задається користувачем
	32	Струм АТ2 (0-20 мА)
	33	Струм АТ3 (4-20 мА)

Типи вихідних пристроїв
Вихідний пристрій		Навантажувальна спроможність
Електромагнітне реле (Р)		5А 220В
Оптопара симісторна (ОС)		100мА 220В
Оптопара транзисторна (ОК)		150мА 80В
Силовий симістор(С)		2А 220В

Основні технічні характеристики регулятора температури
Назва характеристики	Значення
Номінальна напруга живлення, В	220AC 12..24 DC
Допустиме відхилення напруги живлення, %	±10
Споживана потужність, Вт	6
Задане значення (уставка), °С	-50..2500
Гістерезис, °С	0..1300
Нижня межа діапазону допуску, °С	-50..2500
Верхня межа діапазону допуску, °С	-50..2500
Зсув характеристики перетворення, °С	-99,9..999,9
Корекція температури холодного спаю, °С	-99,9..99,9
Нахил характеристики перетворення	0,001..9,999
Цифровий фільтр	0,1..99,9
Час усереднення, кількість періодів вимірювання	0..9
Затримка включення вихідного пристрою, с	0..255
Затримка вимкнення вихідного пристрою, с	0..255

Додаткова інформація

Завантажити

Інструкція з експлуатації регулятора РД1 (укр.)

Паспорт на регулятор РД1/РД2 (укр.)

Паспорт на регулятор РД1_РД2 Щ (рус.)

FAQ

Питання та відповіді

Для яких застосувань призначений регулятор температури одноканальний РД1?

Регулятор температури одноканальний РД1 призначений для вимірювання, індикації та двопозиційного регулювання температури різних середовищ у холодильній техніці, сушильних камерах, печах, а також для регулювання інших фізичних величин (рівня, витрати, тиску, вологості) за допомогою відповідних датчиків.

Які типи датчиків можна підключити до регулятора РД1?

До регулятора РД1 можна підключати термоперетворювачі опору (ТСМ, ТСП, Pt100, Pt500, Pt1000), термопари типів ТХК, ТХА, ТЖК та інших, а також датчики з уніфікованими вихідними сигналами струму (0..5 мА; 0..20 мА; 4..20 мА) і напруги (0..1 В; 0..5 В; 0..10 В).

Що означають модифікації живлення ІПІ та ІП24 у регулятора РД1?

Регулятор РД1 має дві модифікації за типом живлення: ІПІ - живлення від мережі змінної напруги 90..240 В, та ІП24 - живлення від джерела постійної напруги 12..24 В.

Які особливості регулювання і калібрування підтримує регулятор РД1?

РД1 підтримує масштабування шкали вимірювань для датчиків з аналоговим напругою або струмом, програмну зміну параметрів характеристики перетворення (нахил, зміщення), цифрову фільтрацію сигналу, а також встановлення затримок включення і вимкнення вихідних пристроїв.

Як відображаються виміряні та задані значення на регуляторі РД1?

Регулятор РД1 оснащений вбудованим світлодіодним цифровим індикатором, який відображає поточне значення. Існують також модифікації з двома індикаторами для одночасного відображення поточного та заданого значень разом із буквеною інформацією.
