Перехідники манометричні

Ціна: 480 грн
Наявність: У наявності

Перехідники для засобів вимірювання тиску

Перехідники манометричні (демпферний пристрій, демпфер) застосовуються для встановлення манометрів, монтажу систем вимірювання тиску, а також додаткових приладів систем вимірювання тиску.

Характеристики

Опис

Манометричні перехідники (демпферний пристрій, демпфер) використовуються для встановлення манометрів, монтажу систем вимірювання тиску, а також допоміжних пристроїв систем вимірювання тиску.

Демпферний пристрій (демпфер) призначений для згладжування тиску в повітропроводах. Він дозволяє зменшити пульсації робочого середовища, завдяки чому вимірювальний прилад (наприклад, манометр або датчик тиску) захищається від гідравлічних ударів. Демпфер має розбірну конструкцію для очищення. Наявність усередині корпусу чергуваних перегородок і ємнісних камер з отворами, розташованими в шаховому порядку, забезпечує високу ефективність згладжування вимірюваного тиску. Демпферний пристрій не впливає на точність вимірювань.

Перехідники виготовляються з монтажним різьбленням: метричним за ISO 724, трубним циліндричним за BSPP / ISO 228-1 і конічним дюймовим за NPT / ANSI-ASME B1.20.1. Монтажне різьблення може бути виконане на замовлення за іншими стандартами.

Перехідники виготовляються зі сталі 12Х18Н10Т за EN 10088. За запитом замовника можливе виготовлення перехідників для засобів вимірювання тиску з інших сталей.

AISI 321 (12Х18Н10Т), 08Х18Н10Т – жароміцна, стійка до корозії та високих температур аустенітна сталь. Має високу міцність і довговічність. Використовується при температурі до 600 °C, а у сильно корозійних середовищах до 350 °C.
AISI 304 (08Х18Н10) – жароміцна, корозійностійка аустенітна сталь. Застосовується при температурі до 400 °C у середовищах середньої активності.
AISI 316L (03Х17Н14М3) – корозійностійка аустенітна сталь. Використовується при температурі до 450 °C у більшості агресивних середовищ.
AISI 316Ti (10Х17Н13М2Т) – корозійностійка аустенітна сталь. Підходить для застосування при температурі до 600 °C у сильно корозійних середовищах.
AISI 430 (12Х17) – жароміцна, корозійностійка феритна сталь. Використовується при температурі до 400 °C у слабоагресивних середовищах.
12Х1МФ – жароміцна перлітна сталь, стійка до тривалої дії високих температур. Застосовується при температурі до 600 °C.

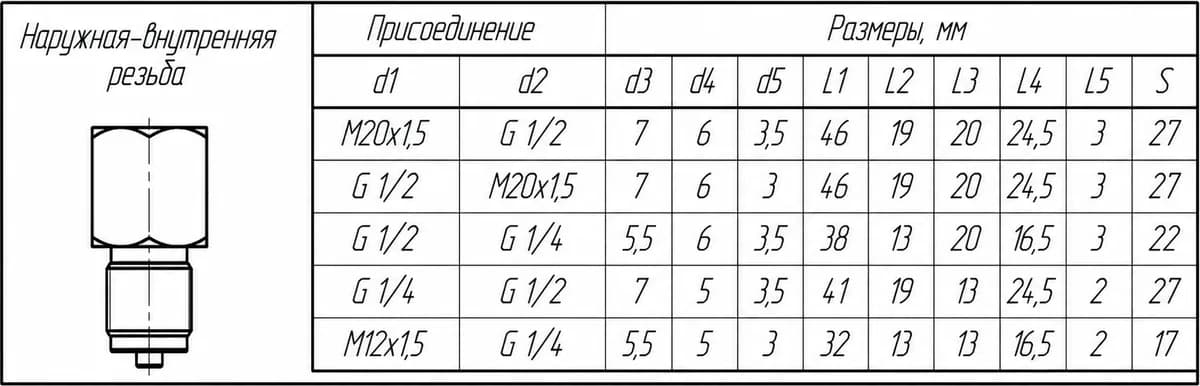

Перехідники манометрів виготовляються в різних модифікаціях відповідно до таблиці:

Приєднання		Розміри, мм
d1	d2	d3	d4	d5	L1	L2	L3	L4	L5	S
М20х1,5	G 1/2	7	6	3,5	46	19	20	24,5	3	27
G 1/2	М20х1,5	7	6	3	46	19	20	24,5	3	27
G 1/2	G 1/4	5,5	6	3,5	38	13	20	16,5	3	27
G 1/4	G 1/2	7	5	3,5	41	19	13	24,5	2	27
М12х1,5	G 1/4	5,5	5	3	32	13	13	16,5	2	27

FAQ

Питання та відповіді

Для чого використовується демпферний пристрій у манометричних перехідниках?

Демпферний пристрій у манометричних перехідниках використовується для згладжування тиску в повітропроводах, зменшуючи пульсації робочого середовища та захищаючи манометри чи датчики тиску від гідравлічних ударів.

З якого матеріалу виготовляються манометричні перехідники?

Манометричні перехідники виготовляються зі сталі 12Х18Н10Т (AISI 321), яка є жароміцною та корозійностійкою. За запитом можливе виготовлення з інших марок сталі.

Які типи різьблення мають манометричні перехідники?

Перехідники мають різьблення метричне за ISO 724, трубне циліндричне за BSPP/ISO 228-1 та конічне дюймове за NPT/ANSI-ASME B1.20.1. Також можливе виготовлення за іншими стандартами на замовлення.

Як конструкція демпферного пристрою забезпечує його ефективність та точність вимірювань?

Демпфер має розбірну конструкцію для очищення і всередині містить чергувані перегородки та ємнісні камери з отворами в шаховому порядку. Це забезпечує ефективне згладжування тиску без впливу на точність вимірювань.
