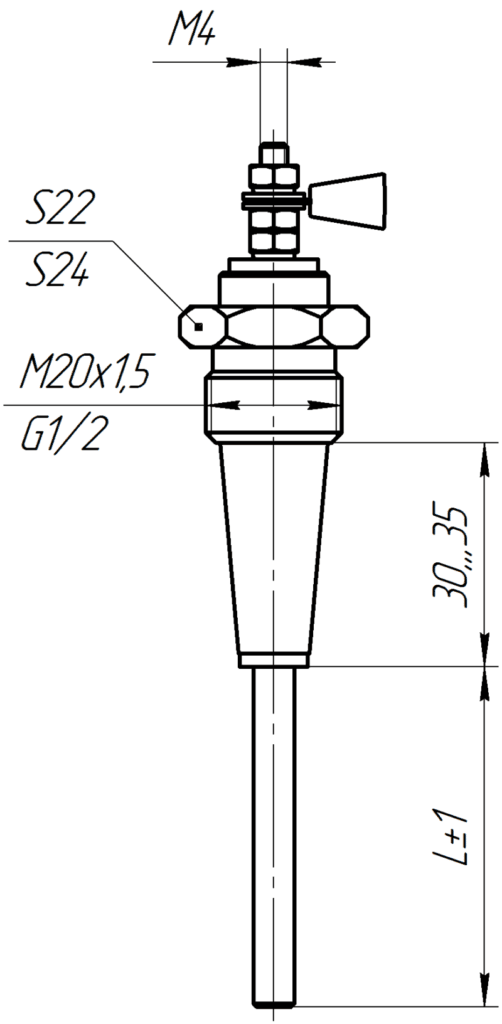

Кондуктометричний датчик рівня ДУ-004

Датчики рівня кондуктометрические ДУ-004  призначені для сигналізації рівнів електропровідних рідин (вода, молоко, харчові продукти - слабокислотні, лужні та ін.).

У найпростішому вигляді кондуктометрический датчик рівня ДУ-004 являє собою електроди з нержавіючої сталі, один з яких служить загальним в схемі контролю, і встановлюється в ємності таким чином, щоб його робоча частина постійно контактувала з рідиною, зокрема, загальним електродом може стати проводить корпус ємності з рідиною. Інші електроди будуть сигнальними, і розташовуються на певних рівнях, які необхідно контролювати.

Одноелектродні датчики рівня підходять для роботи в металевих ємностях закритого або відкритого типу.

Кондуктометричний датчик рівня ДУ-004 виготовляється з монтажним різьбленням: метричним за ГОСТ 24705, трубним циліндровим за ГОСТ 6357 і конічним дюймовим за ГОСТ 6111. Монтажне різьблення може бути виконане на вимогу Замовника за іншими стандартами.

Для монтажу на об'єкті, датчики рівня мають стандартні різьблення М20х1.5, М16х1.5 або G1 / 2.
Можлива як горизонтальна, так і вертикальна установка кондуктометрического датчика рівня з роз'ємом ДУ-004.
Для подовження робочої частини електродів датчиків рівня користувачем, передбачено різьблення на кінці електрода.

Кондуктометричні датчики рівня виготовляються із сталі 12Х18Н10Т за ГОСТ 5632. За заявкою Замовника можливе виготовлення термометричних гільз з інших сталей.

AISI 321 (12Х18Н10Т, 08Х18Н10Т) жароміцна, стійка до корозії і жару сталь аустенітного класу. Володіє високою міцністю і довговічністю. Застосовується при температурі до 600 ° С, а в сильно агресивних середовищах до 350 ° С.
AISI 304 (08Х18Н10) жароміцна, стійка до корозії сталь аустенітного класу. Застосовується при температурі до 400 ° С в середовищах середньої активності.
AISI 316L (03Х17Н14М3) стійка до корозії сталь аустенітного класу. Застосовується при температурі до 450 ° С в більшості агресивних середовищ.
AISI 316Ti (10Х17Н13М2Т) стійка до корозії сталь аустенітного класу. Застосовується при температурі до 600 ° С в сильно агресивних середовищах.
AISI 430 (12Х17) жароміцна, стійка до корозії сталь феритного класу. Застосовується при температурі до 400 ° С в слабо агресивних середовищах.
12Х1МФ жароміцна, стійка до тривалої дії високих температур сталь перлітного класу. Застосовується при температурі до 600 ° С.

Кондуктометрические датчики рівня Ду-004 випускаються, температурою контрольованого середовища до 200 ° C з робочим тиском середовища до 1,4 МПа.
Питома електропровідність середовища повинна бути не менше 0.015 См / м.
