Вимірювач чотирьохканальний И4
- Ціна
- 5 214 грн
- Наявність
- У наявності
Вимірювач / індикатор И4 вимірює вхідну фізичну величину за чотирма каналами за допомогою стандартних датчиків ТО, ПТ, АН і АТ і має вихід аварійної сигналізації.

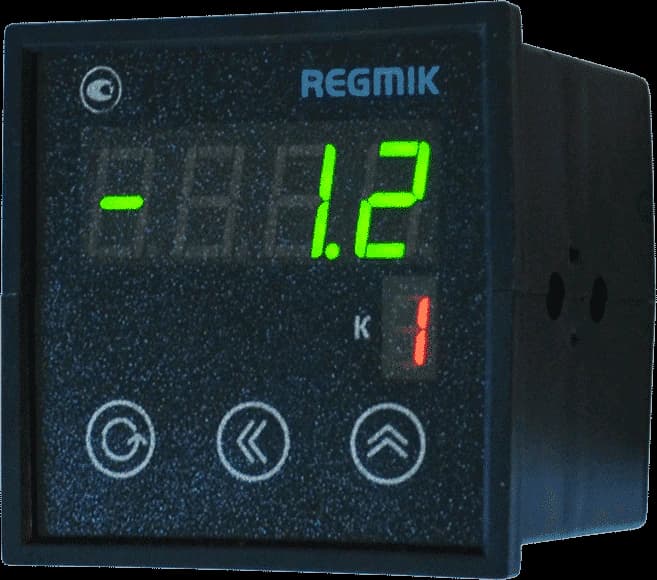

Вимірювач чотирьохканальний И4 призначений для вимірювання та контролю від 1 до 4-х фізичних величин і відображення вимірюваних значень на вбудованому цифровому індикаторі.
И4 має чотири незалежні вимірювальні канали, вихід аварійної сигналізації (оптосимістор (ОС), оптоключ (ОК) або реле (Р)), інтерфейс RS-485 з протоколом ModBus RTU. Вимірювач має два виконання по напрузі живлення: змінна напруга 90..240В (ІПІ) або джерело постійної напруги 12..24В (ІП24).
Призначення
И4 призначений для контролю температури, тиску, вологості, витрати або іншої фізичної величини в декількох зонах одночасно (до 4-х) і аварійної сигналізації про вихід будь-якого з параметрів, що контролюються за задані межі (один аварійний вихід).
И4 застосовується як аварійний сигналізатор у печах, сушильних камерах у харчовій, металургійній та інших галузях промисловості.
Загальні функції і режими роботи
- вимірювання температури об'єктів за допомогою термоперетворювачів опору (датчиків температури) ТСМ (50М, 100М) і ТСП (50П, 100П, Pt100, Pt500, Pt1000), термопар (ТХК, ТХА, ТЖК та ін.), датчиків з уніфікованим вихідним сигналом струму АТ (0..5 мА, 0..20 мА, 4..20 мА) і напруги АН (0..1 В, 0..5 В, 0..10 В);
- формування сигналу «Аварія» (з можливістю видачі керуючого сигналу на вихідний каскад) при знаходженні виміряної фізичної величини поза заданого аварійного діапазону, а також при обриві або короткому замиканні вхідного датчика;
- функція обчислення і індикації квадратного кореня з вимірюваної величини (наприклад, для вимірювання миттєвої витрати з датчиків АН і АТ);
- масштабування шкали вимірювань;
- світлова індикація режимів роботи;
- програмна зміна параметрів характеристики перетворення (нахил, зміщення);
- цифрова фільтрація вимірювань (глибина фільтра — до 10 періодів вимірювання);
- зміна періоду індикації виміряних значень;
- цифрове калібрування вхідних каналів;
- захист параметрів паролем;
- вбудоване джерело постійної напруги (24В, 100мА) для живлення активних датчиків або підключення аварійного реле;
- інтерфейс RS-485 ModBus RTU для реєстрації вимірюваних значень на ПК або для роботи з ПЛК.
| И[N1]-01[N2]ТО,[N3]ПТ,[N4]АНх,[N5]АТх/[N6]ОК,[N7]Р,[N8]ОС-2И- RS-485 - ИПх– Щ | ||||||||
| И2 - 2ТС-2И- RS-485 – ИПИ – Щ | ||||||||
| И | 2 | 2ТС | 2И | RS-485 | ИПИ | Щ | ||
| Тип приладу: И - вимірювач | ||||||||
| [N1] - кількість каналів вимірювання: 1, 2, 4, 8, | ||||||||
| 01 - вихід аварійної сигналізації у двоканальному вимірювачі | ||||||||
| Кількість та типи вхідних датчиків: [N2] - кількість ТО [N3] - кількість ПТ [N4] - кількість датчиків з АН (АН1 - від 0 до 1 В; АН2 - від 0 до 10 В; АН3 - від 0 до 5 В) [N5] - кількість датчиків з АТ (АТ1 - від 0 до 5 мА; АТ2 - від 0 до 20 мА; АТ3 - від 4 до 20 мА) | ||||||||
| Кількість та типи вихідних пристроїв: [N6] - кількість ОК – відкритий колектор [N7] - кількість Р - реле [N8] - кількість ОС - оптосимістор | ||||||||
| Кількість індикаторів: 2И - 2 чотирирозрядних семисегментних індикатори | ||||||||
| Інтерфейс зв’язку з ПК: RS-485 | ||||||||
| Тип блоку живлення приладу: ИПИ - живлення від мережі змінної напруги номіналом 90..240В, ИП24 - живлення від джерела постійної напруги номіналом 12..24В | ||||||||
| Тип корпусу: Щ - щитовий | ||||||||
