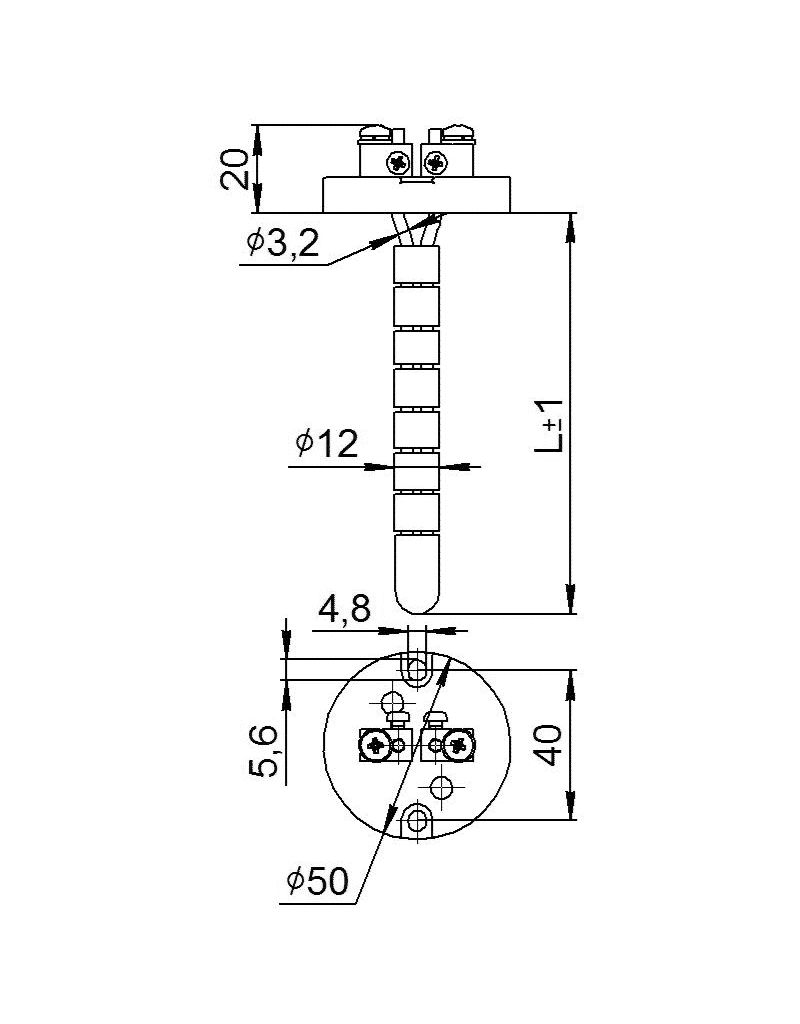

Високотемпературний датчик температури 210К

Високотемпературний датчик температури 210К (термопара, термоелектричний перетворювач, датчик температури) застосовується в багатьох галузях промисловості для вимірювання температури повітря, вихлопних газів і продуктів їх згоряння та інших хімічно неагресивних середовищ у температурному діапазоні від -40 до 1000 °C.

Діапазон вимірюваних датчиками температур залежить безпосередньо від хімічного складу вимірювального елемента. Основним вимірювальним елементом таких датчиків є відрізок термоелектродного дроту, послідовно з'єднаного з двох різнорідних електропровідних металів, який називають «термопара». Відповідно до призначення і конструкції, термопара може бути занурювальна або поверхнева, герметична або негерметична (в оболонці або без неї), ударостійкою, стаціонарною, переносною тощо.

Особливості:

• Вимірювальний елемент додатково захищений керамічним ковпачком, що підвищує довговічність датчика.
• Клемна колодка дозволяє надійно закріпити датчик.
• Короткочасна робота датчика можлива при 1200 °C.
• Оскільки захисні намистини і клемна колодка виконані з кераміки, необхідно при встановленні і експлуатації уникати ударів датчика.
• Високотемпературний датчик температури модифікації 210К не призначений для вимірювання температури рідин, розплавів, що містять азотну кислоту і нітрати, а також не рекомендується використовувати в атмосферах з підвищеним вмістом сірки та аміаку.

Тип НСХ:

• ТХА - K -40..1000 °C
• ТХК - L -40..600 °C
• ТЖК - J -40..600 °C

Тип К (хромель-алюмелева термопара):

• Широко використовується у різних галузях від -100 °C до +1000 °C (рекомендована межа залежить від діаметра термоелектроду);
• У діапазоні від 200 до 500 °C виникає ефект гістерезису, тобто показники при нагріванні і охолодженні можуть відрізнятись. Іноді різниця сягає 5 °C;
• Використовується в нейтральній атмосфері або атмосфері з надлишком кисню;
• Після термічного старіння показники знижуються;
• Не рекомендується використовувати в розрідженій атмосфері, оскільки хром може виділятися з Ni-виводу (так звана міграція), термопара при цьому змінює ТЕДС і показує занижену температуру;
• Атмосфера сірки шкідлива для термопари, бо впливає на обидва електроди.

Тип J (залізо-константанова термопара):

• Не рекомендується використовувати нижче 0 °C, оскільки конденсація вологи на залізному виводі призводить до утворення іржі;
• Найбільш підходить для розрядженої атмосфери;
• Максимальна температура застосування - 500 °C, так як вище цієї температури відбувається швидке окислення виводів. Обидва виводи швидко руйнуються в атмосфері сірки;
• Показники підвищуються після термічного старіння;
• Перевагою є невисока вартість.

Клас допуску:

• ТХА - 1, 2, 3
• ТХК - 2, 3
• ТЖК - 1, 2
