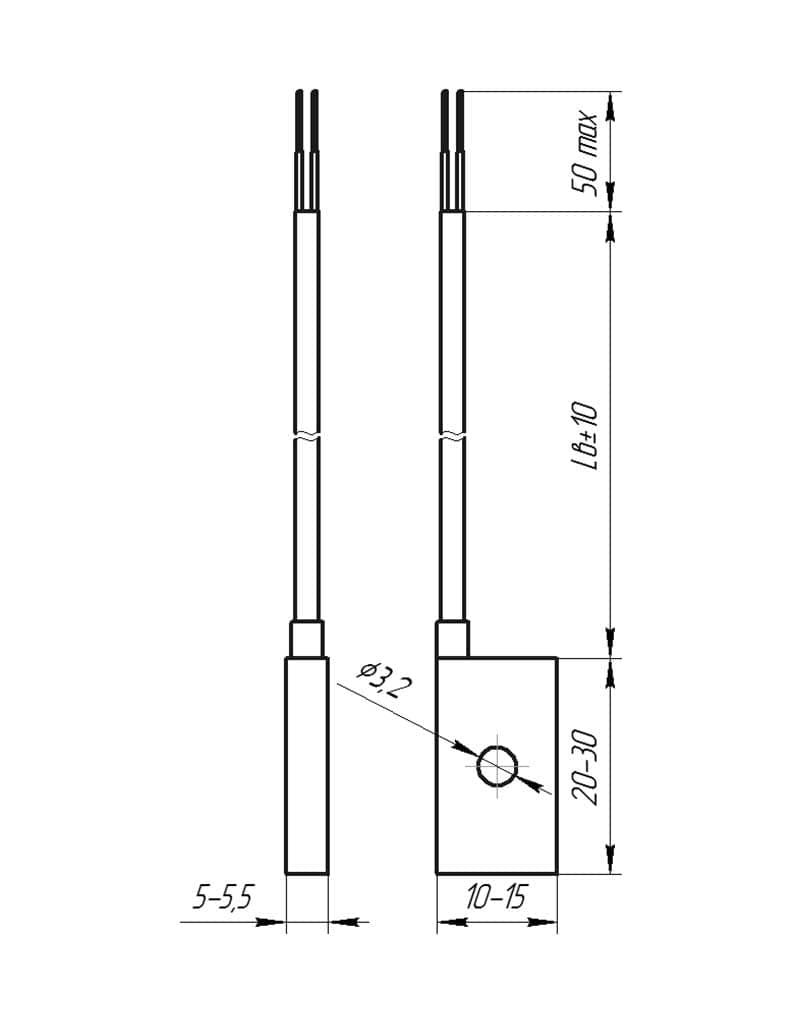

Датчики температури ТСМ-204, ТСП-204, ТХА-204, ТХК-204, ТЖК-204
- Ціна
- 600 грн
- Наявність
- У наявності
Датчики температури ТСМ-204, ТСП-204, ТХА-204, ТХК-204, ТЖК-204 групи 2 призначені для вимірювання температури поверхні твердих тіл у різних галузях промисловості.
Датчики температури ТСМ-204, ТСП-204, ТХА-204, ТХК-204, ТЖК-204 групи 2 призначені для вимірювання температури поверхні твердих тіл у різних галузях промисловості. Мають малі розміри, поліпшені показники теплової інерції, не вимагають складних монтажних робіт при встановленні на об'єкті.
Температура - це найпоширеніший вимірюваний параметр, а перегрів - один із найбільш негативних факторів в роботі обладнання, тому існує велика кількість способів та місць застосування датчиків температури.
Принцип дії термоперетворювачів опору базується на зміні електричного опору провідників і напівпровідників залежно від температури. Матеріал, з якого виготовляється такий датчик, повинен мати високий температурний коефіцієнт опору, за можливості лінійну залежність опору від температури, хорошу відтворюваність властивостей та інертність до впливу навколишнього середовища. Найбільше всім цим вимогам відповідає платина; дещо менше - мідь.
Термопари - це виключно диференціальні температурні сенсори. Вони формують електричний сигнал, пропорційний різниці температур між двома різними точками. Тому місце з'єднання (спай), яким ми вимірюємо необхідну температуру, називається «гарячим» спаєм, а інше з'єднання (від якого уникнути не можливо) - «холодним» спаєм.
Класифікація датчиків температури ТСМ-204, ТСП-204, ТХА-204, ТХК-204, ТЖК-204 РЕГМІК за типом вимірювального (чутливого) елемента
- термоперетворювачі опору (термометри) - ТСМ, ТСП;
- термоперетворювачі термоелектричні (термопари) - ТХА, ТХК, ТЖК;
- напівпровідникові перетворювачі - ТП.
Основні технічні характеристики датчиків температури ТСМ-204, ТСП-204, ТХА-204, ТХК-204, ТЖК-204:
- схема з'єднання ЧЕ - двох-, трьох-, чотирьохпровідна;
- за типом ЧЕ діляться на:
- термоперетворювачі опору (ТО, термоопір, термометри, датчики температури) (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000);
- термоелектричні перетворювачі (ТП, термоелектричні перетворювачі, термопари, датчики температури) (ТХА (К), ТХК (L));
- напівпровідникові (DS18B20);
- ступінь захисту від впливу пилу і води - IP54;
- конструкція термоперетворювачів (датчики температури) - нерозбірна;
- опір ізоляції - не менше 100 МОм;
- класи допуску - А, В, С (для ТО), 1, 2 (для ТП).
| ТСП - 101 - Pt100 B 3x1 - D6 L150 - 40 - 500 M20x1,5 S22 Б12 (-40…180) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТСП | 1 | 01 | Pt100. | B. | 3x1 | D6 | L150 | 40 | 500 | M20x1,5 | S22 | Б12 | (-40...180) |
| Тип: ТСМ, ТСП, ТХА, ТХК, ТЖК, ТП (напівпровідниковий) | |||||||||||||
| Група: 0 - занурювані; 1 - занурювані з кабельними виводами; 2 - поверхневі; 3 – повітряні. | |||||||||||||
| Модифікація ТО: | |||||||||||||
| Позначення модифікації (групи) | Допустимі значення yy | ||||||||||||
| 0yy | 01, 02, 03, 04, 11, 12 | ||||||||||||
| 1yy | 01, 02, 03, 04, 05, 06, 07, 08 | ||||||||||||
| 2yy | 02, 03, 04, 04р, 05, 05р, 06, 07, 09 | ||||||||||||
| 3yy | 01, 02, 03, 03п, 07 | ||||||||||||
| Тип ЧЕ: ТСП – 10П, 50П, 100П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000; ТСМ - 10М, 50М, 100М, 500М, 1000М | |||||||||||||
| Клас допуску: ТСП - АА, А, В, С; ТСМ - А, В, С | |||||||||||||
| Схема з'єднання виводів ЧЕ: PxN, де: P – кількість виводів; N - число ЧЕ по рисунку 1.1 | |||||||||||||
| Діаметр монтажної частини, D, мм за габаритним кресленням | |||||||||||||
| Довжина монтажної частини, L, мм за габаритним кресленням | |||||||||||||
| Довжина зовнішньої частини, Lн, мм за габаритним кресленням | |||||||||||||
| Довжина виводів, Lв, мм за габаритним кресленням | |||||||||||||
| Тип різьби штуцера: за габаритним кресленням | |||||||||||||
| Розмір гайки штуцера, мм за габаритним кресленням | |||||||||||||
| Розмір байонета, мм за габаритним кресленням | |||||||||||||
| Діапазон температур, °С за таблицею 1.10 | |||||||||||||
