Датчики температури ТСМ-002П, ТСП-002П, ТХА-002П, ТХК-002П, ТЖК-002П, ТП-002П

Ціна: 340 грн
Наявність: У наявності

Датчики температури ТСМ-002п, ТСП-002п, ТХА-002п, ТХК-002п, ТЖК-002п, ТП-002п групи 0 поверхневі перетворювачі призначені для вимірювання температури навколишнього середовища, рідких, газоподібних та сипких хімічно неагресивних середовищ, а також поверхні твердих тіл у різних галузях.

Характеристики

Опис

Температура — найбільш поширений вимірюваний параметр, а перегрів — один із найнебезпечніших факторів у роботі обладнання, тому існує велика кількість способів та місць застосування датчиків температури.

Принцип дії термоперетворювачів опору базується на зміні електричного опору провідників і напівпровідників залежно від температури. Матеріал, з якого виготовляється датчик, повинен мати високий температурний коефіцієнт опору, якомога лінійний зв’язок опору з температурою, хорошу відтворюваність властивостей та інертність до впливів навколишнього середовища. Найкраще цим вимогам відповідає платина; дещо менше — мідь.

Термопари — це виключно диференціальні температурні сенсори. Вони формують електричний сигнал, пропорційний різниці температур між двома точками. Тож місце з’єднання (спай), яке використовується для вимірювання необхідної температури, називають «гарячим» спаєм, тоді як інше місце з’єднання (якого уникнути не можна) — «холодним» спаєм.

Термоперетворювачі (датчики температури) групи 0 призначені для вимірювання температури навколишнього середовища, рідких, газоподібних і сипучих хімічно неагресивних середовищ, а також поверхні твердих тіл у різних галузях промисловості.

Класифікація датчиків температури 202 РЕГМІК за типом вимірювального (чутливого) елемента

термоперетворювачі опору (термометри, ТО) — мідні ТСМ (50М, 100М), платинові ТСП (50П, 100П), тонкоплівкові ТСП (Pt100, Pt500, Pt1000, Pt2000, Pt10000);
термоперетворювачі термоелектричні (термопари, ПТ) — ТХА (К), ТХК (L), ТЖК (J);
напівпровідникові перетворювачі — ТП (DS18B20).

Основні технічні характеристики датчиків температури 202:

схема з’єднання ЧЕ — двох-, трьох-, чотирипровідна;
матеріал захисної арматури — нержавіюча сталь 12Х18Н10Т;
конструкція термоперетворювачів (датчиків температури) — нерозбірна;
опір ізоляції — не менше 100 МОм;
класи точності — А, В, С (для ПММ, ТСП), 1, 2 (для ТХА, ТХК, ТЖК).

Додаткова інформація

Модифікації

ТСП - 101 - Pt100 B 3x1 - D6 L150 - 40 - 500 M20x1,5 S22 Б12 (-40…180)
ТСП	1	01	Pt100.	B.	3x1	D6	L150	40	500	M20x1,5	S22	Б12	(-40...180)
Тип: ТСМ, ТСП, ТХА, ТХК, ТЖК, ТП(напівпровідниковий)
Група: 0 - занурювані; 1 - занурювані з кабельними виводами; 2 - поверхневі; 3 – повітряні.
Модифікація ТО:
Позначення модифікації (групи)														Допустимі значення
0уу	01, 02, 03, 04, 11, 12
1уу	01, 02, 03, 04, 05, 06, 07, 08
2уу	02, 03, 04, 04р, 05, 05р, 06, 07, 09
3уу	01, 02, 03, 03п, 07
Тип ХСЕ: ТСП – 10П, 50П, 100П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000; ТСМ - 10М, 50М, 100М, 500М, 1000М
Клас точності: ТСП - АА, А, В, С; ТСМ - А, В, С
Схема з’єднання виводів ЧЕ: PxN, де: P – кількість виводів; N - число ЧЕ (чутливих елементів) згідно з рисунком 1.1

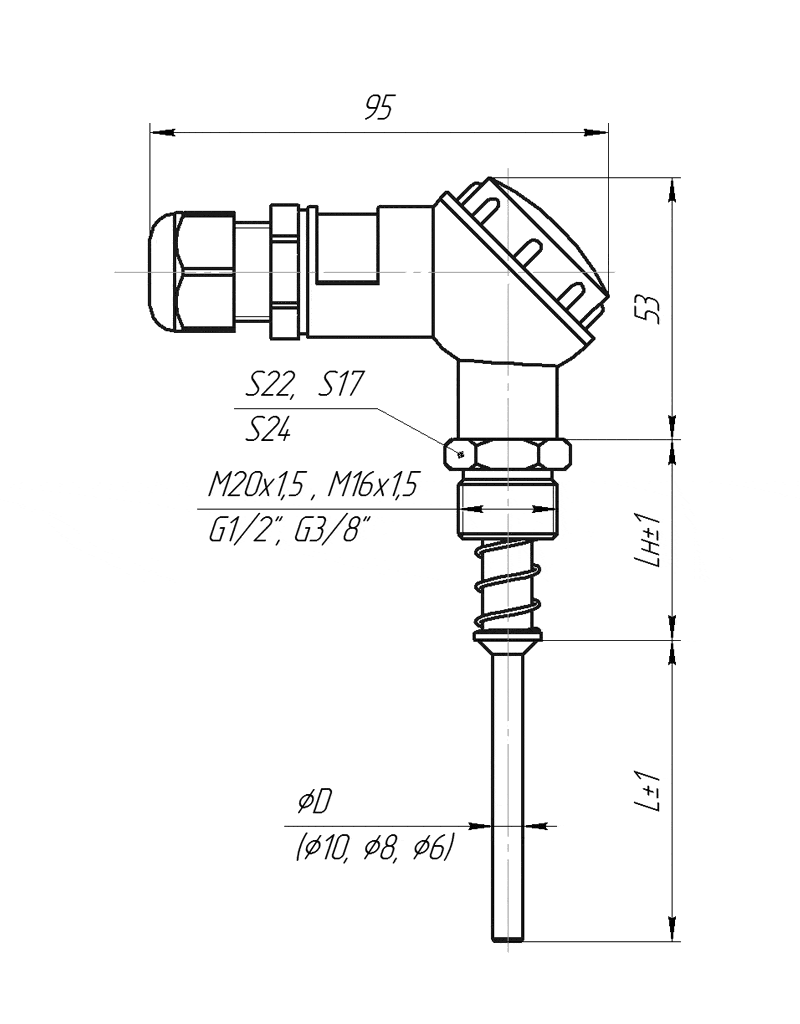

Діаметр монтажної частини, D, мм згідно з габаритним кресленням
Довжина монтажної частини, L, мм згідно з габаритним кресленням
Довжина зовнішньої частини, Lн, мм згідно з габаритним кресленням
Довжина виводів, Lв, мм згідно з габаритним кресленням
Тип різьби штуцера: згідно з габаритним кресленням
Розмір гайки штуцера, мм: згідно з габаритним кресленням
Розмір байонета, мм: згідно з габаритним кресленням
Діапазон температур, °С: згідно з таблицею 1.10

Додаткова інформація

Завантажити

Паспорт на датчики ТХА, ТХК, ТЖК

Паспорт на датчики ТСМ, ТСП

FAQ

Питання та відповіді

Для яких середовищ призначені датчики температури ТСМ-002П, ТСП-002П, ТХА-002П, ТХК-002П, ТЖК-002П, ТП-002П?

Датчики температури ТСМ-002П, ТСП-002П, ТХА-002П, ТХК-002П, ТЖК-002П, ТП-002П призначені для вимірювання температури навколишнього середовища, рідких, газоподібних і сипких хімічно неагресивних середовищ, а також поверхні твердих тіл.

Як працюють термоперетворювачі опору у цих датчиках?

Термоперетворювачі опору працюють на основі зміни електричного опору провідників і напівпровідників залежно від температури. Найкращим матеріалом для чутливого елемента є платина, також використовується мідь.

Які технічні характеристики і матеріали використовуються у датчиках температури групи 0?

Датчики виготовлені з нержавіючої сталі 12Х18Н10Т, мають нерозбірну конструкцію та опір ізоляції не менше 100 МОм. Вони представлені в класах точності А, В, С для ПММ і ТСП, а також 1 і 2 для ТХА, ТХК, ТЖК.

Які типи чутливих елементів доступні в датчиках температури 202 РЕГМІК?

Датчики лінійки 202 РЕГМІК мають різні типи чутливих елементів: термоперетворювачі опору (ТСМ, ТСП), термоелектричні перетворювачі (термопари) (ТХА, ТХК, ТЖК) та напівпровідникові (ТП).

Як правильно вибрати модифікацію датчика серед моделей ТСМ, ТСП, ТХА, ТХК, ТЖК?

Для вибору конкретної модифікації датчика потрібно звернути увагу на маркування моделі, де вказані тип датчика, група, тип чутливого елемента, клас точності, схема з’єднання та інші параметри. Наприклад: ТСП-101-Pt100-B 3x1-D6 L150.
