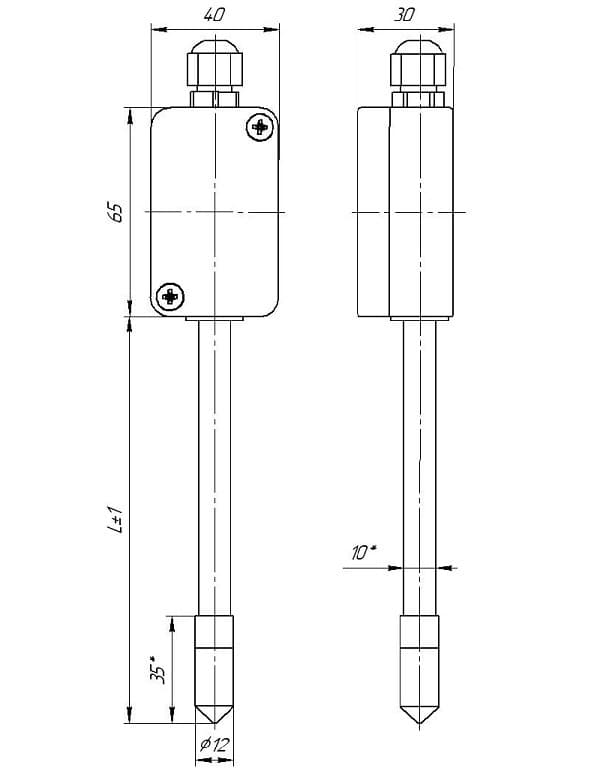

Датчик вологості і температури ДВТ-303, ДВТц-303

Ціна: 2 877 грн
Наявність: У наявності
Артикул: DVT-303

Датчики вологості і температури застосовуються в системах клімат-контролю та для контролю технологічних процесів. ДВТ можуть бути цифровими та аналоговими, мати вихід цифровий, RS-485, 4..20мА або 0..10В, а також можуть мати різний вигляд метрологічних характеристик.

Характеристики

Опис

Підприємством "РЕГМІК" виробляються датчики вологості і температури з цифровим (ДВТц-303) та аналоговим (ДВТ-303) чутливим елементом. У датчиках ДВТ-303 як чутливий елемент для вимірювання вологості використовується елемент HIH4xxx, у датчиках ДВТц-303 - елемент SHTxx. Для вимірювання температури застосовуються датчики температури німецької фірми Heraeus.

Датчики вологості і температури призначені для перетворення значення відносної вологості газового середовища та її температури (крім агресивних газів) в стандартні електричні сигнали:

аналогова напруга (виміряне значення напруги на датчику вологості);
I²C - цифрові датчики;
напруга 0-10 В - для цифрових і аналогових датчиків;
струм 4-20 мА - для цифрових і аналогових датчиків;
опір (значення температури з датчиків температури Pt100, Pt500 або Pt1000) - для аналогових датчиків;
RS-485 (Протокол ModBus RTU) - для цифрових датчиків.

Сфера використання датчиків вологості повітря дуже широка і включає в себе:

Підтримка мікроклімату в заданих межах на виробництві, обладнаному чутливими до вологості електронними приладами;
Контроль за показниками вологості в офісних приміщеннях, у побуті;
У сфері ЖКГ - в котельнях і на водоочисних станціях, що дозволяє не допустити утворення конденсату;
Періодичний контроль допомагає запобігти появі грибка, плісняви на стінах будівлі або у складі;
Контроль технологічних процесів;
Контроль екологічних параметрів та інше.

Матеріал захисної арматури датчиків - нержавіюча сталь марки 12Х18Н10Т. Датчики вологості і температури ДВТ-303, ДВТц-303 не допускають конденсацію вологи.

Багатошарова конструкція чутливого елемента HIH4xxx забезпечує чудову стійкість до більшості небезпек застосування, таких як намокання, пил, бруд, олії та звичайні хімічні речовини в навколишньому середовищі. Основні характеристики датчиків на основі елементів серії HIH4xxx:

Литий корпус з термореактивного пластику;
Майже лінійна вихідна напруга залежно від відносної вологості;
Взаємозамінність із лазерним налаштуванням;
Конструкція з низьким енергоспоживанням;
Підвищена точність;
Швидкий час відгуку;
Стабільні характеристики з низьким дрейфом;
Хімічна стійкість.

Датчики вологості і температури ДВТ-303, ДВТц-303 на основі елементів серії SHTxxx мають такі відмінні характеристики:

Висока надійність і довготривала стабільність;
Перевірена в галузі технологія з досвідом роботи більше 10 років;
Розроблено для масового виробництва;
Оптимізовано для мінімальної вартості;
Низький рівень шумів сигналу.

Перетворювач працює стабільно в межах рекомендованого діапазону вимірювання вологості і температури. Тривала дія умов поза нормального діапазону, особливо при вологості > 80%, може тимчасово збільшити похибку вимірювань. Після повернення в нормальний діапазон він буде повільно повертатися до заводських параметрів.

Особливу обережність слід дотримуватися при використанні перетворювача в умовах підвищеної вологості (> 98%) і поблизу точки роси, оскільки при намоканні чутливий елемент може безповоротно вийти з ладу.

Випускаються й інші модифікації датчиків вологості, з якими можна ознайомитися за посиланням...

Додаткова інформація

Характеристики ДВТц

Вид метрологічної характеристики цифрових ДВТ
Назва показника		Вид метрологічної характеристики
Назва показника		1	2
Датчик температури
1 ЧЕТ		КЧЕ
2 Діапазон, °С	робочий	від +5 до +60	від +5 до +60
2 Діапазон, °С	розширений	від -40 до +100	від -40 до +100
3 Основна похибка для піддіапазону, °С, не більше	робочого	±0,5	±0,4
3 Основна похибка для піддіапазону, °С, не більше	розширеного	±1,8	±1,5
Датчик відносної вологості
1 ЧЕВ		КЧЕ
2 Діапазон, %	робочий	від 20 до 80	від 20 до 80
2 Діапазон, %	розширений	від 0 до 100	від 0 до 100
3 Основна похибка для піддіапазону, %, не більше	робочого	5	3
3 Основна похибка для піддіапазону, %, не більше	розширеного	7	5

Додаткова інформація

Характеристики ДВТ

Вид метрологічної характеристики аналогових ДВТ
Назва показника	Вид метрологічної характеристики
Назва показника	1		2
Датчик температури
1 ЧЕТ	ТП платиновий, клас А або В
2 Діапазон, °С	від мінус 35 до плюс 80
3 Основна похибка, °С, не більше	Клас А	Клас В	Клас А	Клас В
3 Основна похибка, °С, не більше	±0,5	±1	±0,5	±1
Датчик відносної вологості
1 ЧЕВ	ЕЧЕВ
2 Діапазон, %	від 0 до 100		від 0 до 100
3 Основна похибка, %, не більше	±5		±3

REGMIK

Завантаження

PDFPassport for the DVTc-303 Sensor PDFPassport for the DVT-303 Sensor

FAQ

Питання та відповіді

Які чутливі елементи використовуються в датчиках вологості і температури ДВТ-303 та ДВТц-303?

Датчики ДВТ-303 оснащені аналоговим чутливим елементом HIH4xxx, а датчики ДВТц-303 використовують цифровий елемент SHTxx.

Які типи вихідних сигналів підтримують датчики ДВТ-303 та ДВТц-303?

Датчики перетворюють відносну вологість і температуру газового середовища (окрім агресивних газів) у стандартні електричні сигнали: аналогова напруга, цифровий інтерфейс I²C, 0-10 В, струм 4-20 мА, опір для Pt100/Pt500/Pt1000, а також RS-485 з протоколом ModBus RTU (залежно від моделі).

Який робочий діапазон та похибки вимірювання у датчиків ДВТ-303 і ДВТц-303?

Робочий діапазон вимірювання температури для цифрових ДВТц-303 становить від +5 до +60 °C, розширений діапазон — від -40 до +100 °C з основною похибкою ±0,4 °C у робочому діапазоні. Для аналогових ДВТ-303 температурний діапазон від -35 до +80 °C з похибкою до ±0,5 °C (клас А). Для вологості діапазон 20-80 % з похибкою від 3 до 5 % залежно від типу датчика.

Які обмеження по експлуатації датчиків при високій вологості?

Не рекомендується використовувати датчики при вологості вище 98 % або поблизу точки роси, оскільки конденсація може призвести до безповоротного виходу чутливого елемента з ладу. Тривалий вплив вологості понад 80 % може тимчасово збільшити похибку, але після повернення до нормальних умов характеристика відновиться.

У яких сферах використання можна застосовувати датчики вологості і температури ДВТ-303 та ДВТц-303?

Датчики застосовують у системах клімат-контролю, на виробництві, в офісних і побутових приміщеннях, котельнях, водоочисних станціях, для запобігання конденсації, контролю технологічних процесів та екологічних параметрів.
