УНИВЕРСАЛЬНЫЙ ДВУХКАНАЛЬНЫЙ ПРИБОР
РП2-М

Универсальный двухканальный прибор РП2-М предназначен для контроля технологических процессов, в которых требуется автоматический отсчет временных интервалов (реле времени, универсальный таймер), подсчет поступивших импульсов, погодозависимое регулирование, управление дискретными и аналоговыми заслонками, работа по заданной программе с выдержкой по времени; измерение, регистрация и регулирование температуры теплоносителей и различных сред в сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров и формирования аварийного сигнала. Универсальный регулятор позволяет реализовать: ПИД-регулятор, измеритель-регулятор, регулятор с таймером, трехпозиционный регулятор: регулятор управления заслонкой/затвором, погодозависимый регулятор.

ОТОБРАЖЕНИЕ ИНФОРМАЦИИ

В регуляторе применен высокотехнологичный LED-дисплей индивидуального исполнения, который предоставляет пользователю четкую и интуитивно понятную информацию. Этот дисплей характеризуется широким углом обзора, показания на нем хорошо видны даже на большом расстоянии, при любых условиях освещенности.

УНИВЕРСАЛЬНОСТЬ

Возможность подключения термопреобразователей сопротивления, термоэлектрических преобразователей, датчиков с унифицированным выходным сигналом тока и напряжения. Прибор имеет два аналоговых выхода, которые настраиваются на выходной сигнал нужного диапазона, а также два дискретных выхода и выход аварийной сигнализации.

АДАПТИВНЫЙ ПИД-РЕГУЛЯТОР

В универсальном двухканальном регуляторе с таймером РП2-У реализован усовершенствованный алгоритм самонастройки ПИД-регулятора с возможностью подстройки коэффициентов в процессе его работы.

КОНСТРУКЦИЯ

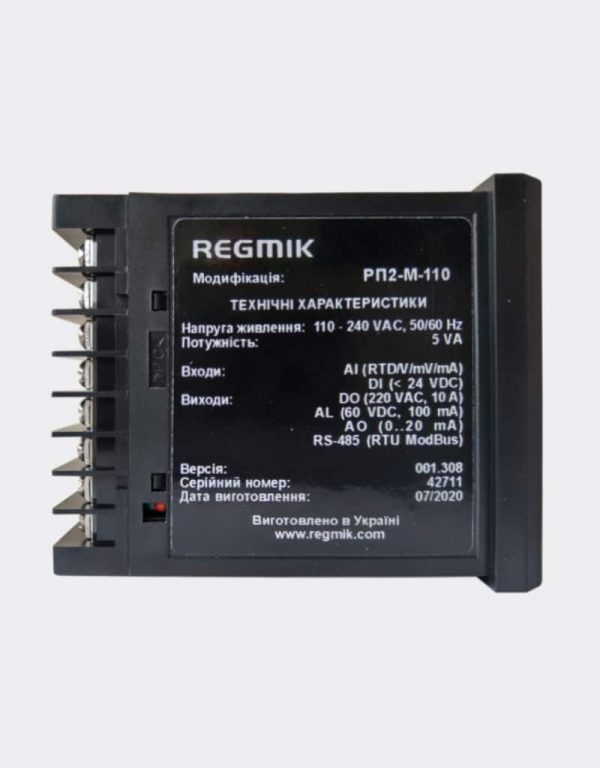

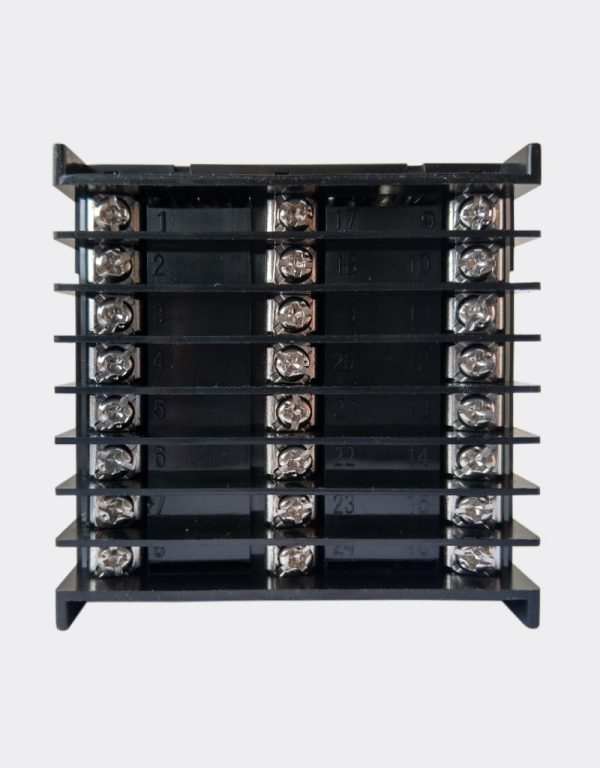

Универсальный двухканальный регулятор с таймером РП2-У имеет обновленный корпус с клеммными соединениями, что позволяет удобно подключать входные датчики и выходные устройства, а также гарантирует надежное крепление в щите.
Корпус изготовлен из поликарбоната, не поддерживающего горение.

СЕРТИФИКАЦИЯ

Прибор РП2-М соответствует требованиям соответствующих технических регламентов:

• Технического регламента по электромагнитной совместимости оборудования, утвержденного постановлением Кабинета Министров Украины от 16 декабря 2015 года № 1077 (Официальный вестник Украины, 2016, № 2, ст.72).
• Технического регламента низковольтного электрооборудования, утвержденного постановлением Кабинета Министров Украины от 16 декабря 2015 года № 1067 (Официальный вестник Украины, 2015, № 102, ст.3526).

Прибор соответствует требованиям стандартов из перечня национальных стандартов, которые были применены:

• ДСТУ EN 61326-1: 2016, EN 55011: 2016/A1: 2017/A11: 2020 – Электрическое оборудование для измерения, контроля и лабораторного применения. Требования к электромагнитной совместимости;
• ДСТУ EN 61010-1: 2014 – Требования к безопасности контрольно-измерительного и лабораторного электрооборудования;
• ДСТУ EN 60529:2014 – Степени защиты, обеспечиваемые корпусами (IP54).

Дополнительно к процедуре «внутренний контроль производства» (модуль А), примененной производителем, привлечен аккредитованный орган по оценке соответствия: Государственное предприятие «Всеукраинский государственный научно-производственный центр стандартизации, метрологии, сертификации и защиты прав потребителей» (ГП «Укрметртестстандарт») выполнил работы по добровольной сертификации продукции и выдал сертификат соответствия: № UA.001.30.01054-21 от 30.09.2021 г.

Прибор РП2-М соответствует стандартам/нормативным документам и Директивам ЕС: 2014/30/EU (EMC), 2014/35/EU (LVD), 2014/53/EU (RED), 2011/65/EU (RoHS).

Режимы работы РП2-М:

• Измеритель;
• Измеритель с аварийной сигнализацией;
• Двухпозиционный регулятор;
• Двухпозиционный регулятор с таймером;
• Трехпозиционный регулятор;
• Трехпозиционный регулятор с таймером;
• Дискретный ПИД-регулятор;
• Дискретный ПИД-регулятор с таймером;
• Аналоговый ПИД-регулятор;
• Аналоговый ПИД-регулятор с таймером;
• Работает как ПИД-регулятор для управления заслонкой;
• ПИД-регулятор для управления заслонкой с таймером;
• Также ПИД-регулятор в системе нагреватель/охладитель;

Технические характеристики РП2-М:

Питание

• 110 - 240 VAC, 50/60 Hz;
• 12 - 24 VDC.

Внутренний блок питания

• 24 VDC, нагрузочная способность 60 мА.

Интерфейсы

• RS-485 (протокол ModBus RTU);
• Изолированный RS-485 (протокол ModBus RTU)

Дискретные выходы (2 выхода)

• электромеханическое реле (5А, 220 VAC);
• транзисторный оптопара (100 мА, 60 VDC);
• симисторный оптопара (100 мА, 220 VAC).

Дискретные входы (2 входа)

• ПУСК / СТОП / ПАУЗА таймера / блокировка выходных устройств.

Универсальные входы (2 входа)

• термопреобразователи сопротивления;
• термоэлектрические преобразователи;
• датчики с унифицированным выходным сигналом тока (0...5 мА, 0...20 мА, 4...20 мА);
• датчики с унифицированным выходным сигналом напряжения (0...1 В, 0...5 В, 0...10 В).

Выход аварийной сигнализации

• транзисторный ключ (100 мА, при 60 VDC).

Аналоговые выходы (2 выхода)

• 0...5 мА, 0...20 мА, 4...20 мА (тип выходного сигнала настраивается пользователем).

ОСОБЕННОСТИ РП2-М

• Алгоритм адаптивного самонастраиваемого ПИД-регулятора с улучшенными характеристиками точности настройки коэффициентов и быстрым выходом на уставку;
• Погрешность измерения составляет 0,25% от диапазона измерения входной величины без учета погрешности входного датчика;
• Защита параметров от несанкционированного доступа;
• Два независимых канала регулирования с выдержкой по времени;
• Одновременная работа таймера с наклоном и без наклона в одном цикле;
• Программирование 10 программ работы таймера и выбор без пароля одной из заранее настроенных режимов работы таймера;
• Настройка работы выхода аварийной сигнализации по шагам (ON / OFF) в цикле;
• Частота работы счетчика импульсов до 20 кГц;
• Сохранение в независимой памяти прибора текущих режимов работы при отключении питания;
• Возможность настройки и одновременной работы до 70 программ универсального таймера;
• Работа универсального таймера по приоритетам (месяц, неделя, день недели, день, час, минута, секунда);
• Работа универсального таймера по восходу / заходу солнца;
• Возможность задания до 20 праздников и выходных, в которые универсальный таймер не выполняет настроенные программы работы;
• Настройка до 20 шагов для реле времени;
• Управление выходами по интерфейсу RS-485;
• Функция Логер (запись данных на microSD карту объемом до 32 Гб);
• Удобная навигация по меню;
• Информативный многофункциональный индикатор;
• Практичный корпус.

Универсальный регулятор РП2-М заменяет целый ряд приборов, выпускавшихся ранее предприятием РЕГМИК:

• Измерители: И1, И2, И2-01;
• Двухпозиционные измерители-регуляторы: РД1, РД2;
• ПИД-регуляторы: дискретный и аналоговый РП1, РП2;
• ПИД-регуляторы для управления заслонками: РП1-З, РП2-З;
• Погодозависимый регулятор;
• Регуляторы с выдержкой по времени: РД1-Т, РД2-Т, РП1-Т.
• Универсальные таймеры: УТ-1, УТ-2;
• Реле времени: РВ1, РВ2;
• Счетчики импульсов: СИ1, СИ2, СИ1м.

Возможен выпуск прибора в DIN-рейковом корпусе РП2-М.

Универсальный двухканальный счетчик импульсов / реле времени РП2-Т.

Универсальный двухканальный измеритель / регулятор РП2-У.

При проектировании сети RS-485 просим ознакомиться со статьей Правильная сеть RS-485.
