REGMIK SSD — система сбора данных и управления приборами

REGMIK SSD · СБОР ДАННЫХ И ДИСПЕТЧЕРИЗАЦИЯ

От показателя датчика — до картины всего процесса

REGMIK SSD Web Console объединяет приборы, измерения, графики и мнемосхемы в одном веб-интерфейсе. Система собирает технологические данные, хранит историю, показывает текущее состояние оборудования и помогает оператору реагировать на отклонения.

Температура, давление, расход, уровень и другие параметры доступны на карточках, графиках и схеме вашего объекта. Решение можно настроить для теплового пункта, котельной, холодильной установки, склада или производственного участка с совместимым оборудованием.

Попробовать демо мнемосхему ↓ Открыть REGMIK SSD ↗

Сбор данных и подключение оборудования

• Единая структура объекта: домены, приборы и каналы с собственными названиями, единицами измерения, периодами опроса и параметрами сохранения.
• Modbus TCP и Modbus RTU: подключение через Ethernet или доступный серверу COM-порт / преобразователь RS-485. Карта регистров и дескриптор должны соответствовать конкретному прибору.
• Дополнительные источники: интеграции OPC UA и MQTT, файловые и FTP-источники, чтение архивов поддерживаемых логгеров. Для удалённых объектов предусмотрены Edge-агенты.
• Контроль связи: текущие значения, время обновления, ошибки обмена и состояние опроса помогают отличать новое измерение от устаревших данных.

Интерактивные мнемосхемы — оборудование на одном экране

Встроенный редактор позволяет построить наглядную схему технологического процесса. В библиотеке есть насосы, клапаны, ёмкости, теплообменники, датчики, трубопроводы, индикаторы, карточки показателей и графики. Элементы можно перемещать, масштабировать, группировать и привязывать к каналам.

• Состояние в движении: направление и скорость потока, вращение насоса, уровень жидкости и цветовые правила отображают настроенные сигналы. Недоступные или устаревшие значения не должны восприниматься как активный процесс.
• Несколько схем: отдельные вкладки для установок или участков, слои и настройки полотна для удобной организации объекта.
• Проверка перед запуском: локальная симуляция помогает проверить схему без команд реальному оборудованию. Тестовые сигналы и реальные каналы задаются отдельно.
• Перенос конфигурации: импорт и экспорт схем в JSON сохраняют геометрию, оформление, правила и анимацию. Для другого объекта привязки к оборудованию назначаются заново.
• Режим «Только мнемосхема»: полотно пропорционально вписывается в окно, а анимация и доступное управление продолжают работать.

История, графики и анализ

Просматривайте текущие показатели и архив за выбранный период, сравнивайте каналы и оценивайте реакцию процесса на изменения режима. Сервер сохраняет измерения в PostgreSQL. Измерения, ошибки и журнал событий можно экспортировать в CSV для дальнейшей обработки.

Тревоги и уведомления

Настраивайте допустимые пределы значений, отслеживайте потерю ответа и ошибки связи. Журнал помогает восстановить последовательность событий. В зависимости от конфигурации сервера доступны Telegram, email, webhook, SMS и звуковые уведомления; внешние каналы требуют отдельной настройки.

Параметры приборов, управление и права доступа

REGMIK SSD позволяет считывать и изменять параметры совместимых приборов по дескриптору, выполнять доступные ручные команды и переносить архивы логгеров в общую историю. Роли администратора, инженера, оператора и просмотрщика разграничивают доступ; операции зависят от модели прибора и прав пользователя.

Импорт и экспорт конфигурации, журнал действий и настройки учётных записей помогают поддерживать систему. Украинский и английский языки, темы оформления и разные режимы отображения позволяют подстроить рабочее место под оператора.

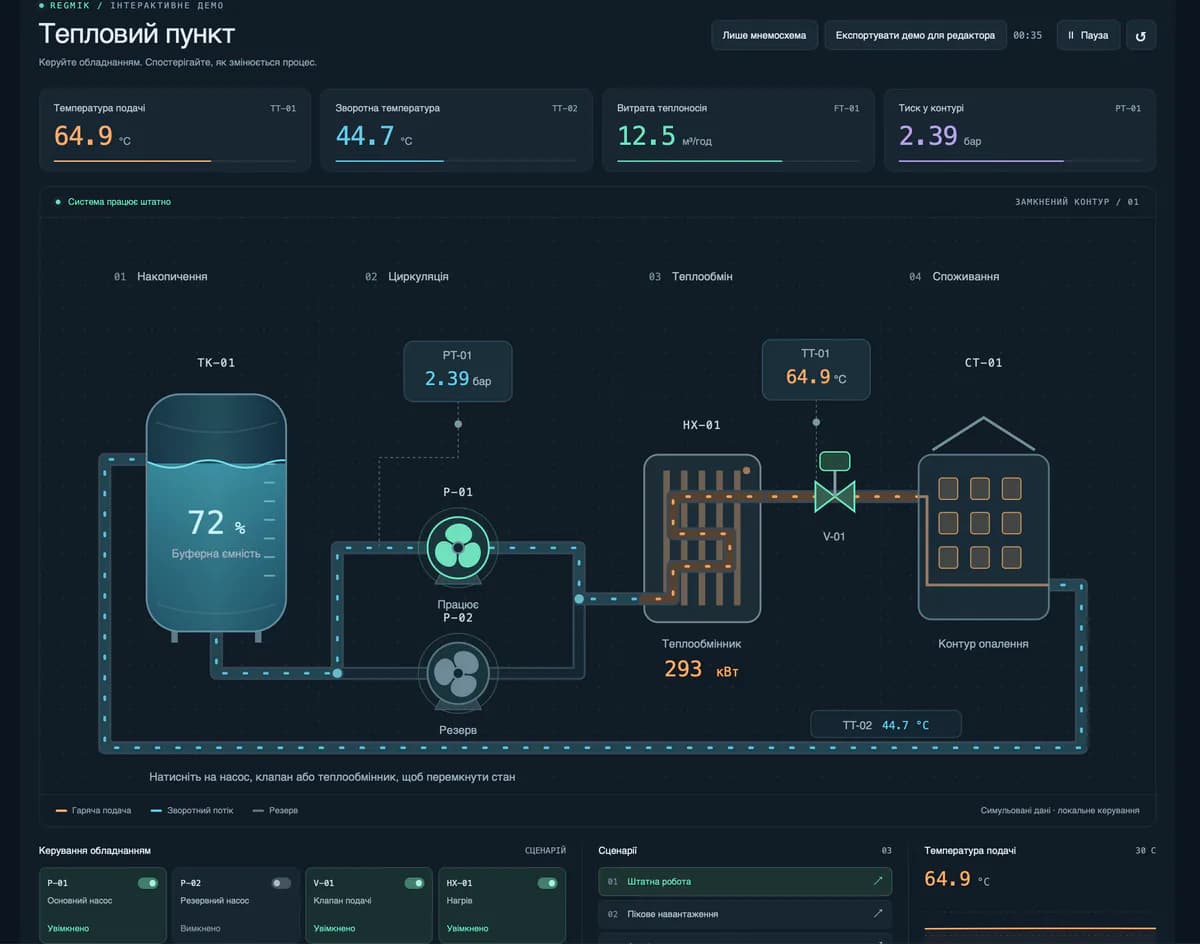

Попробуйте REGMIK SSD: демо мнемосхема теплового пункта

Демо открывается без регистрации. Перед вами замкнутый контур с буферной ёмкостью, основным и резервным насосами, теплообменником, клапаном и потребителем тепла. Показатели температуры, расхода и давления меняются вместе с состоянием оборудования.

1. Обычная работа. Наблюдайте за циркуляцией и нагревом, измените уставку температуры и посмотрите реакцию на графике.
2. Пиковая нагрузка. Переключите сценарий и сравните расход, температуру и работу насосов.
3. Авария насоса. Проверьте индикацию неисправности основного насоса и переход на резервный.
4. Ручное управление. Нажимайте на насос, клапан и теплообменник прямо на схеме или используйте кнопки под ней. Закрытие клапана или остановка обоих насосов прекращает циркуляцию и нагрев.

Это симуляция: все показатели вычисляются в браузере. Кнопки не отправляют команды реальному оборудованию. Можно приостановить процесс, сбросить его до начального состояния или перейти в режим «Только мнемосхема»; возврат — клавишей Esc.

Открыть демо в отдельной вкладке ↗

Используйте демо как основу собственной схемы. Нажмите «Экспортировать демо для редактора», а в REGMIK SSD откройте «Мнемосхемы → Импорт / экспорт» и импортируйте JSON. Схема добавляется как новая редактируемая вкладка: замените подписи, расположите оборудование и назначьте каналы вашего объекта.
