Датчик контактный ДК-101

Цена
720 грн
Наличие
В наличии
ДатчикиДатчики контактные

Контактный датчик ДК-101 (магнитоконтактный датчик, геркон)

Принцип: работает с помощью магнита и геркона. При приближении магнита контакты замыкаются.
Применение: охранные сигнализации (открытие дверей/окон).

В каталог

Характеристики

Описание

Контактный датчик ДК-101 (магнитоконтактный датчик, геркон)

Принцип: работает с помощью магнита и геркона. При приближении магнита контакты замыкаются.
Применение: охранные сигнализации (открытие дверей/окон).

Преимущества: недорогие, простые в установке.
Недостатки: могут ложноположительно срабатывать при сильных вибрациях.

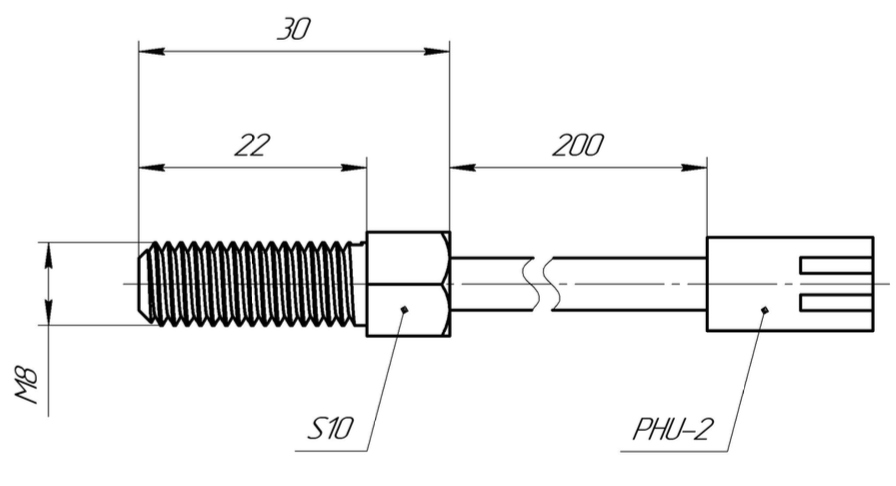

Для монтажа на объекте контактные датчики имеют стандартную резьбу М8.
Возможно как горизонтальное, так и вертикальное установка контактного датчика ДК-101.

Наименование характеристики Значение величины
Выход NO – нормально открытый, NC – нормально закрытый
Коммутируемое напряжение, не более, В 220
Коммутируемая мощность, не более, Вт 10
Диапазон чувствительности, АТ 10…30
Переходное сопротивление контакта, мОм 100
Сопротивление изоляции, Ом 10 х 10^12
Монтажная часть, L, мм 22
Подсоединительная резьба M8
Тип гнезда для подключения PHU-2, гнездо
Материал датчика латунь ЛС59-1

Примеры использования

  • Охрана: сигнализация при открытии окна.

  • Промышленность: контроль положения дверцы станка.

  • Быт: контроль закрытия крышки стиральной машины.

  • Робототехника: определение прикосновения или препятствия.

🔧 Подключение

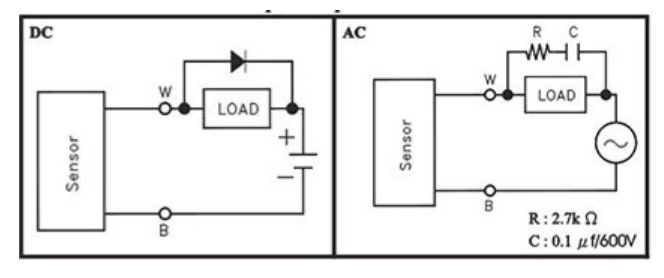

Обычно контактные датчики имеют 2 вывода и подключаются к микроконтроллеру (например, Arduino) или входу ПЛК. "нормально разомкнутый" (NO) или "нормально замкнутый" (NC).

Дополнительная информация

Скачать

Паспорт на магнитоконтактный датчик ДК-101

FAQ

Вопросы и ответы

Как работает датчик ДК-101?
Датчик контактный ДК-101 работает с помощью магнита и геркона. При приближении магнита контакты замыкаются, что позволяет фиксировать открытие или закрытие объекта.
Какие варианты монтажа доступны для датчика ДК-101?
Датчик можно монтировать как горизонтально, так и вертикально. Для монтажа используется стандартная резьба М8, а монтажная часть имеет длину 22 мм.
Где применяется датчик ДК-101?
ДК-101 подходит для охранных сигнализаций с целью контроля открытия дверей или окон, промышленного контроля положения дверцы на станках, бытового контроля закрытия крышки стиральной машины и в робототехнике для определения касания или препятствия.
Какие технические характеристики выхода датчика ДК-101?
Датчик имеет два типа выхода: NO (нормально открытый) и NC (нормально закрытый). Коммутируемое напряжение не должно превышать 220 В, а коммутируемая мощность — 10 Вт.
Какие недостатки имеет датчик ДК-101?
Хотя датчики ДК-101 недорогие и просты в установке, они могут ложнопри срабатывать при сильных вибрациях, что следует учитывать при выборе места установки.
