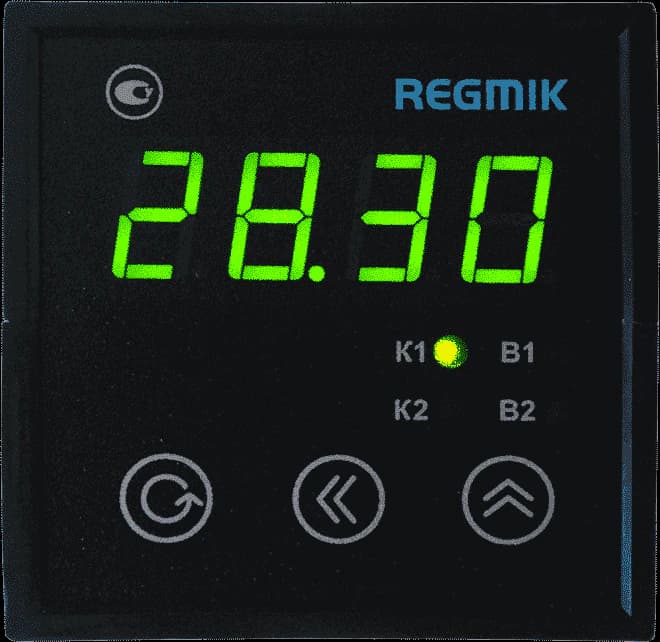

ПИД регулятор двухканальный для управления затворами и трёхпозиционными клапанами РП2-З

Цена: Цену уточняйте
Наличие: В наличии

Регуляторы С дискретным управлением Щитовой корпус

СНЯТО С ПРОИЗВОДСТВА!!!

Замена РП2-У

ПИД регулятор РП2-З предназначен для управления электроприводом запорно-регулирующей арматуры (КЗР) или трёхходовым клапаном без учёта его положения по ПИД или импульсному закону, позволяет регулировать входную физическую величину по пропорционально-интегрально-дифференциальному (ПИД) закону в системе "нагреватель-холодильник" двумя каналами, а также погодозависимый регулятор с двумя выходами.

Характеристики

Описание

ПИД-регулятор двухканальный для управления затворами и трёхпозиционными клапанами (РП2-З) предназначен для приёма и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТО), термоэлектрических преобразователей (ПТ) и датчиков с унифицированным выходным сигналом тока (АТ) и напряжения (АН), в значения температуры (или другой физической величины) и отображения их на встроенных цифровых индикаторах с одновременным управлением температурой объектов по пропорционально-интегрально-дифференциальному (ПИД) закону двумя каналами.

РП2-З позволяет управлять электроприводом запорно-регулирующей арматуры (КЗР) или трёхходовым клапаном без учёта его положения по ПИД или импульсному закону двумя каналами.

Двухканальный регулятор автоматически контролирует состояние датчиков, нахождение измеренной температуры в установленном диапазоне измерений.

Основные функции РП2-З:

Измерение температуры, влажности, давления (или других физических параметров) различных объектов по одному или двум каналам с помощью стандартных датчиков:
термопреобразователей сопротивления [ТО], термоэлектрических преобразователей [ПТ],
датчиков с унифицированным выходным сигналом тока 0..5 мА, 0(4)..20 мА [АТ] и
напряжения 0..1В, 0..10В [АН] по двум каналам;
Отображение на встроенных светодиодных цифровых индикаторах текущих и заданных значений температуры по двум каналам;
Изготовление погодозависимого регулятора с двумя выходами (автоматическое изменение заданной температуры первого канала по температуре второго канала);
Регулирование влажности (психрометрический метод);
Возможное изготовление приборов для работы с цифровыми датчиками влажности (при заказе указывать вход ДВТ);
Регулирование физической величины по пропорционально-интегрально-дифференциальному (ПИД) закону по двум каналам;
Управление электроприводом запорно-регулирующей арматуры (КЗР) или трёхходового клапана без учёта его положения по ПИД или импульсному закону по двум каналам;
Поддержание температуры объекта по ПИД-закону в системе «нагреватель-холодильник» по двум каналам;
Возможность изменения заданных значений температуры (уставок) для ПИД-регулятора;
Возможность автоматической настройки коэффициентов ПИД-регулятора;
Обмен данными с персональным компьютером по интерфейсу RS-485;
Прибор имеет два четырёхразрядных семисегментных индикатора;
Две модификации по питанию: от сети переменного тока номиналом 220В или от источника постоянного напряжения номиналом 12..24В;
Световая индикация режима работы прибора, формирование сигнала «Ошибка».

Дополнительная информация

Характеристики

Типы входных устройств
Входной первичный преобразователь				Диапазон измерения, °С
Модификация	Код датчика	Тип	НСХ	Диапазон измерения, °С
ТО по ДСТУ 2858-94	01	ТСМ 50 W=1,4260	50М	-50..+200
	02	ТСМ 50 W=1,4280	50М	-50..+200
	03	ТСП 50 W=1,3850	Pt50	-50..+600
	04	ТСП 50 W=1,3910	50П	-50..+600
	05	ТСМ 100 W=1,4260	100М	-50..+200
	06	ТСМ 100 W=1,4280	100М	-50..+200
	07	ТСП 100 W=1,3850	Pt100	-50..+600
	08	ТСП 100 W=1,3910	100П	-50..+600
	09	ТСП 46 W=1,3910	гр.21	-50..+600
	71	ТСП 500 W=1,3850	Pt500	-50..+600
	72	ТСП 1000 W=1,3850	Pt1000	-50..+600
ТО по ДСТУ 2837-94	10	ТХК	L	-30..+600
	11	ТХА	K	-50..+1200
	12	ТЖК	J	-30..+850
	13	ТПП 10	S	0..+1750
	15	ТПР	B	+200..+1800
	16	ТВР	A-1	0..+2500
АН	21	Напряжение АН1 (0-1В)	-	Задается пользователем
	22	Напряжение АН2 (0-10В)
	23	Напряжение АН3 (0-5В)
АТ	31	Ток АТ1 (0-5 мА)	-	Задается пользователем
	32	Ток АТ2 (0-20 мА)
	33	Ток АТ3 (4-20 мА)

Типы выходных устройств
Выходное устройство		Нагрузка
Электромагнитное реле (Р)		5А 220В
Оптопара симисторная (ОС)		100мА 220В
Оптопара транзисторная (ОК)		150мА 80В

Основные технические характеристики регулятора температуры
Наименование характеристики	Значение
Номинальное напряжение питания, В	220АС 12..24 DC
Допустимое отклонение напряжения питания, %	±10
Потребляемая мощность, Вт	6
Заданное значение (уставка), °С	-50..2500
Гистерезис, °С	0..1300
Нижняя граница допускаемого поля, °С	-50..2500
Верхняя граница допускаемого поля, °С	-50..2500
Смещение характеристики преобразования, °С	-99,9..999,9
Коррекция температуры холодного спая, °С	-99,9..99,9
Наклон характеристики преобразования	0,001..9,999
Цифровой фильтр	0,1..99,9
Время усреднения, количество периодов измерения	0..9
Задержка включения выходного устройства, с	0..255
Задержка выключения выходного устройства, с	0..255

Дополнительная информация

Загрузить

Паспорт РП2-3-Щ

Паспорт РП2-3-ДВТ-Щ

Паспорт РП2-3-Щ

FAQ

Вопросы и ответы

Для чего предназначен ПИД-регулятор двухканальный РП2-З?

ПИД-регулятор РП2-З предназначен для управления электроприводами запорно-регулирующих затворов или трёхходовых клапанов с помощью пропорционально-интегрально-дифференциального (ПИД) или импульсного закона двумя каналами без учёта положения клапана.

Какие типы датчиков подключаются к регулятору РП2-З?

РП2-З поддерживает входные сигналы от термопреобразователей сопротивления (ТО), термоэлектрических преобразователей (ПТ), датчиков с унифицированным выходным токовым сигналом (АТ, 0..5 мА, 0(4)..20 мА) и напряженческим сигналом (АН, 0..1 В, 0..10 В).

Какие основные функции двухканального регулятора РП2-З?

Регулятор имеет два канала с цифровыми семисегментными индикаторами для отображения текущих и заданных значений температуры, может управлять режимом «нагреватель-холодильник», а также поддерживает погодозависимое регулирование.

Какое питание поддерживает ПИД-регулятор РП2-З?

Питание регулятора возможно выполнять двумя способами: от сети переменного тока 220 В или источника постоянного тока напряжением 12–24 В.

Контролирует ли РП2-З работу подключённых датчиков?

Регулятор автоматически контролирует состояние подключённых датчиков и проверяет, чтобы измеряемая температура находилась в пределах заданного диапазона.
