Охладитель среды для манометров

Охладитель среды для манометров предназначен для охлаждения и предохранения манометров и датчиков давления, измеряющих давление пара, горячей жидкости и других измеряемых сред, имеющих высокую рабочую температуру от непосредственного действия среды. При применении охладителя температура среды понижается до рабочей температуры преобразователя за счет отвода тепла.

Охладитель среды для манометров изготавливается с монтажной резьбой: метрической по ГОСТ 24705, трубной цилиндрической по ГОСТ 6357 и конической дюймовой по ГОСТ 6111. Монтажная резьба может быть выполнена по требованию Заказчика по иным стандартам.

Охладитель изготавливается из стали 12Х18Н10Т по ГОСТ 5632. По заявке Заказчика возможно изготовление охладителя среды для манометров  из других сталей.

AISI 321 12Х18Н10Т 08Х18Н10Т Жаропрочная, стойкая к коррозии и жару сталь аустенитного класса. Обладает высокой прочностью и долговечностью. Применяется при температуре до 600°С, а в сильно агрессивных средах до 350°С.
AISI 304 08Х18Н10 Жаропрочная, стойкая к коррозии сталь аустенитного класса. Применяется при температуре до 400°С в средах средней активности.
AISI 316L 03Х17Н14М3 Стойкая к коррозии сталь аустенитного класса. Применяется при температуре до 450°С в большинстве агрессивных сред.
AISI 316Ti 10Х17Н13М2Т Стойкая к коррозии сталь аустенитного класса. Применяется при температуре до 600°С в сильно агрессивных средах.
AISI 430 12Х17 Жаропрочная, стойкая к коррозии сталь ферритного класса. Применяется при температуре до 400°С в слабо агрессивных средах.
12Х1МФ Жаропрочная, стойкая к длительному воздействию высоких температур сталь перлитного класса. Применяется при температуре до 600°С.

Охладители среды для манометров должны эксплуатироваться при значениях рабочих давлений и температур, которые не должны выходить за пределы, установленные соответствующими правилами и нормами государственного надзора для данных материалов и условий эксплуатации.

Монтаж охладителей на объекте проводится в соответствии с инструкциями на оборудование, на котором происходит монтаж.

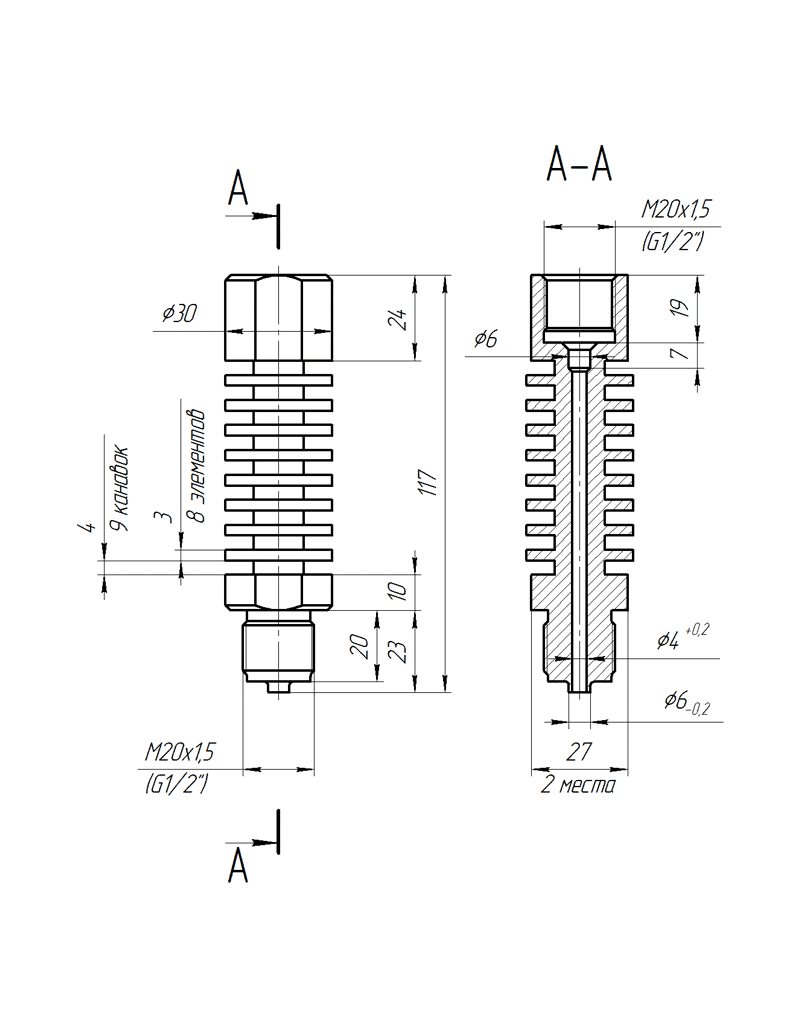

Характеристики Охладителя среды для манометров:

Температура на входе — 250 °С, температура на выходе — 45 °С, при температуре окружающей среды — 20 °С.

Возможно изготовление охладителя с другими присоединительными и габаритными размерами согласно чертежа заказчика.
