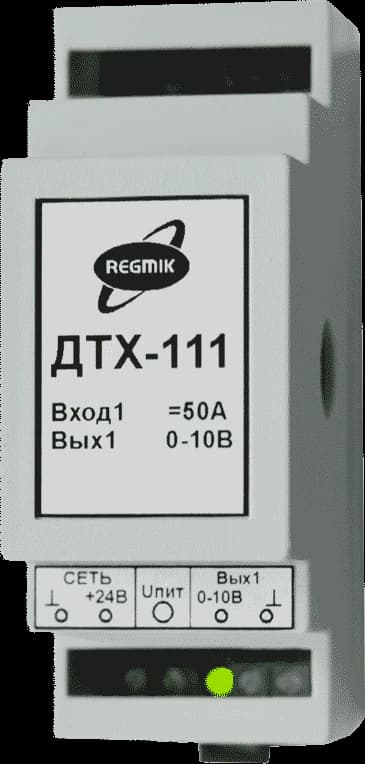

Датчик тока ДТХ

Датчик тока ДТХ представляют собой преобразователь тока в напряжение. Датчик предназначен для измерения переменного, постоянного или импульсного тока не более 625 А.

Датчики ДТХ применяются в системах мониторинга электропитания для быстрого реагирования или предотвращения аварий. В устройстве используется интегральный датчик на основе эффекта Холла, который измеряет напряженность магнитного поля вблизи поверхности проводника с током. Таким образом сигнальная и силовая цепи гальванически развязаны.

ДТХ представляет собой интегральный трансформатор тока, работающий на основе эффекта Холла, который предназначен для измерения силы постоянного, переменного или пульсирующего тока в силовых цепях. Датчик измеряет ток в проводнике и преобразует уровень магнитного поля вокруг проводника с током в значение сигнала промышленного интерфейса (0-10В/0-20мА/4-20мА). Отсутствие измерительного шунта и силовых разъёмов обеспечивают повышение КПД и надёжность системы.

Датчик ДТХ питается от постоянного напряжения 24В, выходной сигнал выдает относительно «минуса» блока питания.

Датчики тока ДТХ компенсационного типа или датчики с нулевым потоком имеют встроенную компенсационную цепь, которая позволяет существенно улучшить характеристики датчиков. Выходной ток, пропорциональный напряжению Холла, действует как сигнал обратной связи. Благодаря его действию результирующий магнитный поток в магнитопроводе практически отсутствует. Компенсационные датчики тока способны измерять токи от нескольких ампер до нескольких сотен тысяч ампер. Они выделяются высокой точностью, хорошей линейностью, малым температурным дрейфом, малым временем отклика и широким частотным диапазоном.

Характеристики датчиков тока ДТХ:

• бесконтактное измерение тока (отсутствие шунтовых элементов);
• гальваническая развязка до 3000В;
• два информационных интерфейса: аналоговый и RS-485 (модель ДТХ-04);
• протокол обмена данными для интерфейса RS-485: Modbus RTU;
• дополнительный вход измерения 0-10В (модель ДТХ-04);
• погрешность измерений 1%;
• установка на DIN-рейку (ширина прибора 35мм).

Датчик тока ДТХ — бесконтактный датчик,  главным преимуществом которого является отсутствие измерительного шунта, а также отсутствие силовых разъемов, что повышает КПД и надёжность системы.

В номенклатуре присутствуют модификации со стандартными аналоговыми выходами 0..10В или 4..20мА.
Габаритные размеры датчика по высоте зависят от тока, на который рассчитан датчик.

Все датчики способны работать с приборами “РЕГМИК“, имеющими аналоговый вход.
