Датчики температуры ТСП-301

Цена: 705 грн
Наличие: В наличии

Датчики температуры воздуха ТСП-301 группы 3 предназначены для измерения температуры воздуха в различных отраслях промышленности. Термопреобразователи группы 3 имеют минимальные показатели тепловой инерции, не требуют сложных монтажных работ при установке на объекте. Могут применяться для измерения температуры в вентиляционных каналах, хранилищах и т.д. Температура – самый распространённый измеряемый параметр, а перегрев – один из наиболее негативных факторов работы оборудования... Продолжить чтение Датчики температуры ТСП-301

Характеристики

Описание

Температура – это самый распространённый измеряемый параметр, а перегрев – один из наиболее негативных факторов в работе оборудования, поэтому существует множество способов и мест применения датчиков температуры.

Принцип действия термопреобразователей сопротивления основан на изменении электрического сопротивления проводников и полупроводников в зависимости от температуры. Материал, из которого изготавливается такой датчик, должен иметь высокий температурный коэффициент сопротивления, по возможности линейную зависимость сопротивления от температуры, хорошую воспроизводимость свойств и инертность к воздействию окружающей среды. Всем этим свойствам в большей степени соответствует платина; в несколько меньшей – медь.

Термопары – это исключительно дифференциальные температурные сенсоры. Они формируют электрический сигнал, пропорциональный разнице температур между двумя разными точками. Поэтому место соединения (спай), которым измеряется необходимая температура, называют «горячим» спаем, а другое место соединения (которого избежать невозможно) – «холодным» спаем.

Классификация датчиков температуры воздуха ТСП-301 РЕГМИК по типу измерительного (чувствительного) элемента

термопреобразователи сопротивления (термометры) – ТСМ, ТСП;
термопреобразователи термоэлектрические (термопары) – ТХА, ТХК, ТЖК;
полупроводниковые преобразователи – ТП.

Основные технические характеристики датчиков температуры ТСП-301:

Классы допуска – 1/3B, А, В (для термопреобразователей сопротивления ТСП), 1 и 2 (для термопар ТХА, ТХК, ТЖК);
Схема соединения чувствительного элемента (ЧЭ) – двух-, трёх-, четырёхпроводная;
По типу ЧЭ делятся на термопреобразователи сопротивления (50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000), полупроводниковые (DS18B20);
Конструкция термопреобразователей – неразборная;
Сопротивление изоляции – не менее 100 МОм.

Дополнительная информация

Модификации

ТСП - 101 - Pt100 B 3x1 - D6 L150 - 40 - 500 M20x1,5 S22 Б12 (-40…180)
ТСП	1	01	Pt100.	B.	3x1	D6	L150	40	500	M20x1,5	S22	Б12	(-40...180)
Тип: ТСМ, ТСП, ТХА, ТХК, ТЖК, ТП(полупроводниковый)
Группа: 0 - погружаемые; 1 - погружаемые с кабельными выводами; 2 - поверхностные; 3 – воздушные.
Модификация ТО:
Обозначение модификации (группы)														Допустимые значения уу
0уу	01, 02, 03, 04, 11, 12
1уу	01, 02, 03, 04, 05, 06, 07, 08
2уу	02, 03, 04, 04р, 05, 05р, 06, 07, 09
3уу	01, 02, 03, 03п, 07
Тип ЧЭ: ТСП – 10П, 50П, 100П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000; ТСМ - 10М, 50М, 100М, 500М, 1000М
Класс допуска: ТСП - АА, А, В, С; ТСМ - А, В, С
Схема соединения выводов ЧЭ: PxN, где: P – количество выводов; N - число ЧЭ по рисунку 1.1

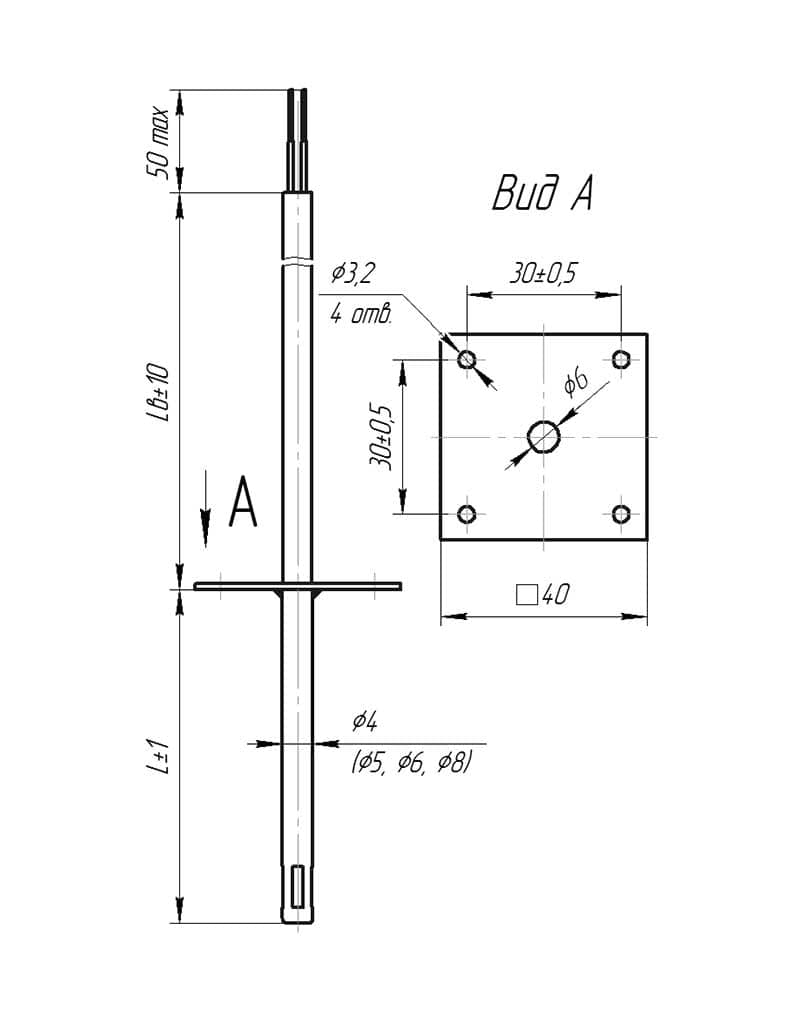

Диаметр монтажной части, D, мм по габаритному чертежу
Длина монтажной части, L, мм по габаритному чертежу
Длина внешней части, Lн, мм по габаритному чертежу
Длина выводов, Lв, мм по габаритному чертежу
Тип резьбы штуцера по габаритному чертежу
Размер гайки штуцера, мм по габаритному чертежу
Размер байонета, мм по габаритному чертежу
Диапазон температур, °С по таблице 1.10

REGMIK

Загрузки

PDFCertificate for TSM, TSP sensors

FAQ

Вопросы и ответы

Для чего предназначены датчики температуры воздуха 301 группы 3?

Датчики температуры 301 группы 3 предназначены для измерения температуры воздуха в различных отраслях промышленности, в том числе в вентиляционных каналах, хранилищах и других местах.

Какие типы чувствительных элементов используются в датчиках температуры 301?

Термопреобразователи сопротивления (ТСМ, ТСП), термопары (ТХА, ТХК, ТЖК) и полупроводниковые датчики (ТП) – основные типы измерительных элементов датчиков 301.

Какие характеристики подключения и точности имеют датчики температуры 301?

Датчики имеют различные схемы подключения: двух-, трёх- и четырёхпроводные, а также различные классы допуска, например 1/3B, А, В, С для термопреобразователей сопротивления и 1 и 2 для термопар.

Как работают термопреобразователи сопротивления в датчиках температуры 301?

Принцип работы термопреобразователей сопротивления заключается в изменении электрического сопротивления материала (обычно платины или меди) в зависимости от температуры, что обеспечивает точные и надёжные измерения.

Какие особенности конструкции и монтажа датчиков температуры 301?

Датчики имеют неразборную конструкцию, сопротивление изоляции не менее 100 МОм и не требуют сложных монтажных работ благодаря минимальным показателям тепловой инерции.
