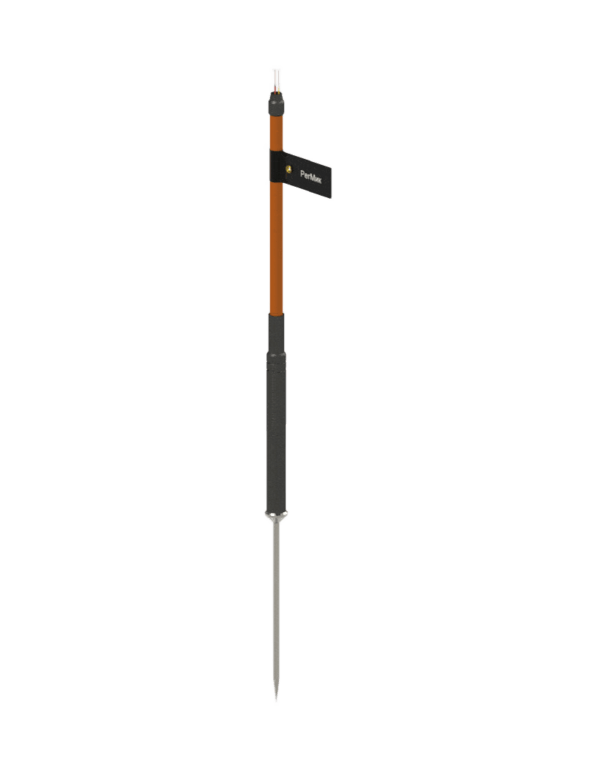

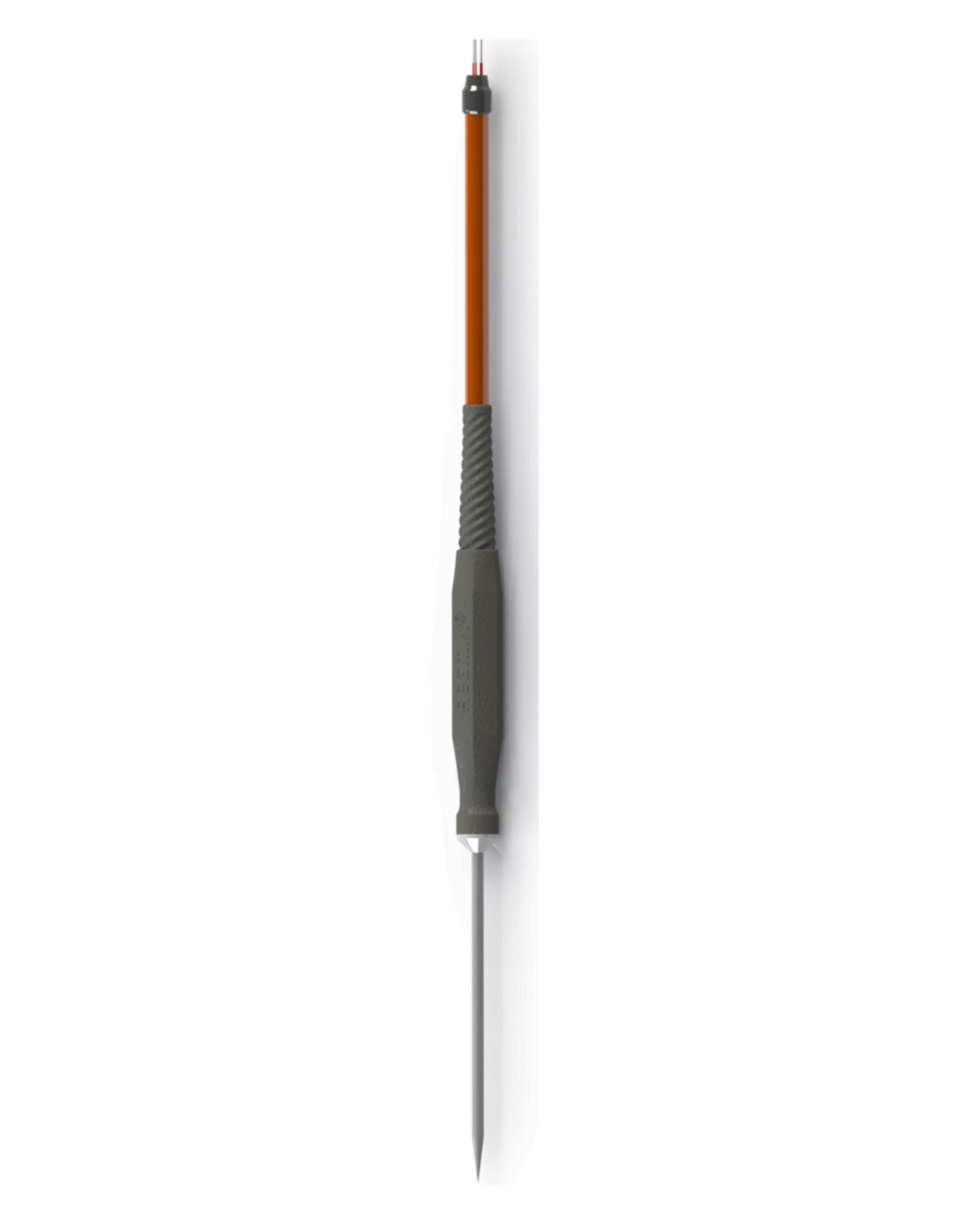

Датчики температуры ТСМ-106, ТСП-106, ТХА-106, ТХК-106, ТЖК-106
- Цена
- 325 грн
- Наличие
- В наличии
Датчики температуры ТСМ-106, ТСП-106, ТХА-106, ТХК-106, ТЖК-106 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред в различных отраслях.
Датчики температуры ТСМ-106, ТСП-106, ТХА-106, ТХК-106, ТЖК-106 группы 1 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред в различных отраслях. Другое название датчиков типа 106 – "колбасные" датчики, датчики продукта, датчики "батона".
Температура – это наиболее распространённый параметр для измерения, а перегрев – один из самых нежелательных факторов в работе оборудования, поэтому существует много вариантов и мест для применения датчиков температуры.
Принцип действия терморезисторов основан на изменении электрического сопротивления проводников и полупроводников в зависимости от температуры. Материал датчиков должен иметь высокий температурный коэффициент сопротивления, по возможности линейную зависимость сопротивления от температуры, хорошую воспроизводимость свойств и инертность к воздействию окружающей среды. Лучшим образом всем этим требованиям отвечает платина; в несколько меньшей степени – медь.
Термопары – это исключительно дифференциальные температурные сенсоры. Они формируют электрический сигнал, пропорциональный разнице температур между двумя разными точками. Поэтому место соединения (пайки), которое используется для измерения необходимой температуры, называют «горячим» спаем, тогда как другое соединение (которого избежать нельзя) называют «холодным» спаем.
Классификация датчиков температуры ТСМ-106, ТСП-106, ТХА-106, ТХК-106, ТЖК-106 по типу измерительного (чувствительного) элемента
Датчики температуры по типу измерительного элемента подразделяются на:
- терморезисторы (термометры):
- терморезисторы ТСМ (датчик ТСМ)
- терморезисторы ТСП (датчик ТСП)
- термоэлектрические термопреобразователи (термопары):
- хромель-алюмель ТХА
- хромель-константан ТХК
- железо-константан ТЖК
- полупроводниковые преобразователи – ТП.
Основные технические характеристики датчиков температуры типа 106:
- Классы точности – А, В, С (для терморезисторов), 1, 2 (для термопар);
- Схема подключения ЧЭ – двухпроводная, трёхпроводная, четырёхпроводная;
- По типу ЧЭ датчики температуры делятся на:
- терморезисторы (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000),
- термоэлектрические преобразователи (термопары ТХА (тип К), ТХК (тип L), ТЖК (тип J)),
- полупроводниковые (DS18B20);
- Материал защитной арматуры – сталь 12Х18Н10Т;
- Степень защиты от воздействия пыли и воды – IP54;
- Конструкция термопреобразователей – неразборная;
- Сопротивление изоляции – не менее 100 МОм.
Датчики температуры ТСМ-106, ТСП-106, ТХА-106, ТХК-106, ТЖК-106 могут быть изготовлены по индивидуальным требованиям заказчика.
| ТСП - 101 - Pt100 B 3x1 - D6 L150 - 40 - 500 M20x1,5 S22 Б12 (-40…180) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТСП | 1 | 01 | Pt100. | B. | 3x1 | D6 | L150 | 40 | 500 | M20x1,5 | S22 | Б12 | (-40...180) |
| Тип: ТСМ, ТСП, ТХА, ТХК, ТЖК, ТП (полупроводниковый) | |||||||||||||
| Группа: 0 - погружные; 1 - погружные с кабельными выводами; 2 - поверхностные; 3 – воздушные. | |||||||||||||
| Модификация ТО: | |||||||||||||
| Обозначение модификации (группы) | Допустимые значения уу | ||||||||||||
| 0уу | 01, 02, 03, 04, 11, 12 | ||||||||||||
| 1уу | 01, 02, 03, 04, 05, 06, 07, 08 | ||||||||||||
| 2уу | 02, 03, 04, 04р, 05, 05р, 06, 07, 09 | ||||||||||||
| 3уу | 01, 02, 03, 03п, 07 | ||||||||||||
| Тип ЧЭ: ТСП – 10П, 50П, 100П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000; ТСМ - 10М, 50М, 100М, 500М, 1000М | |||||||||||||
| Класс точности: ТСП - АА, А, В, С; ТСМ - А, В, С | |||||||||||||
| Схема подключения выводов ЧЭ: PxN, где: P – количество выводов; N - число ЧЭ по рисунку 1.1 | |||||||||||||

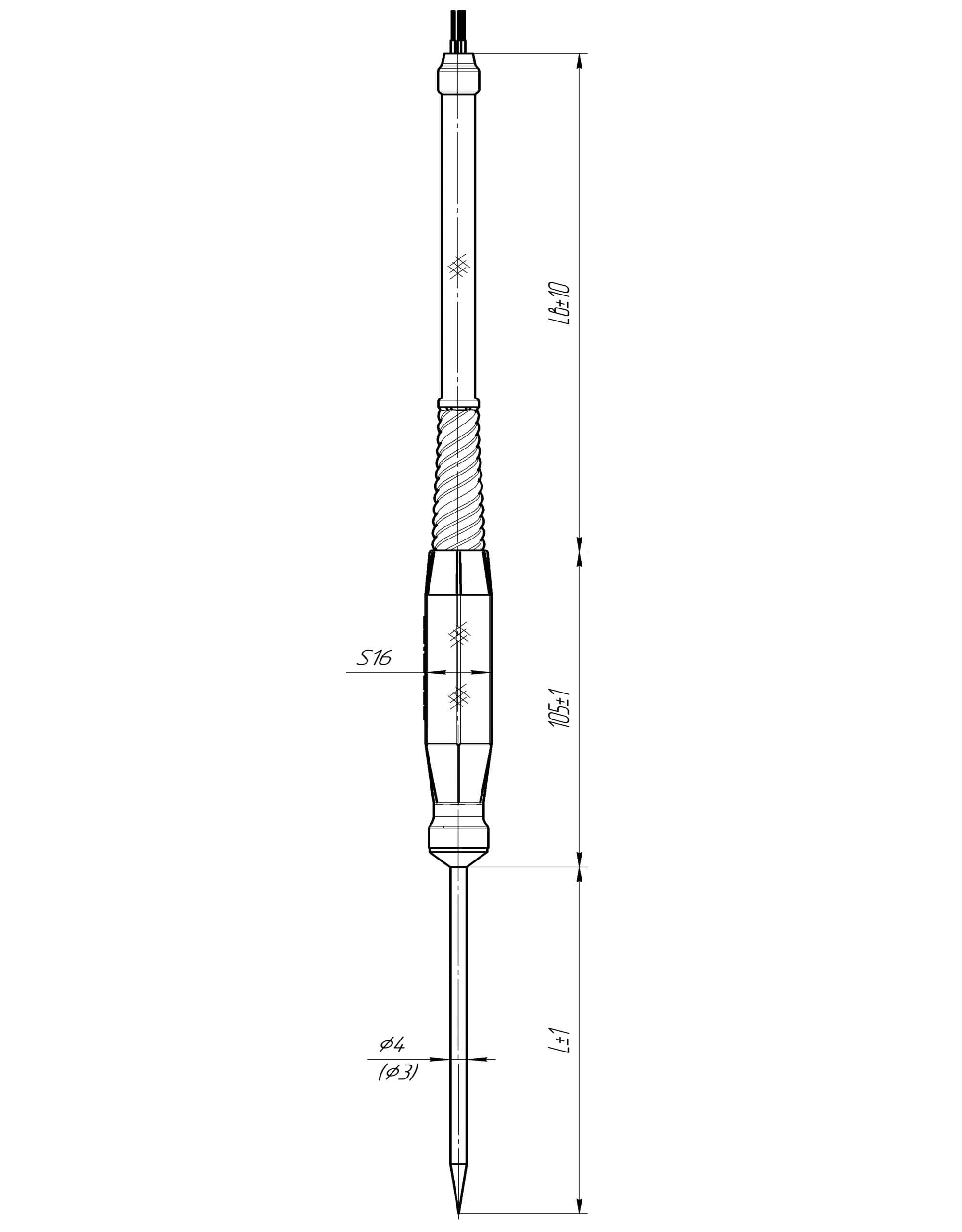

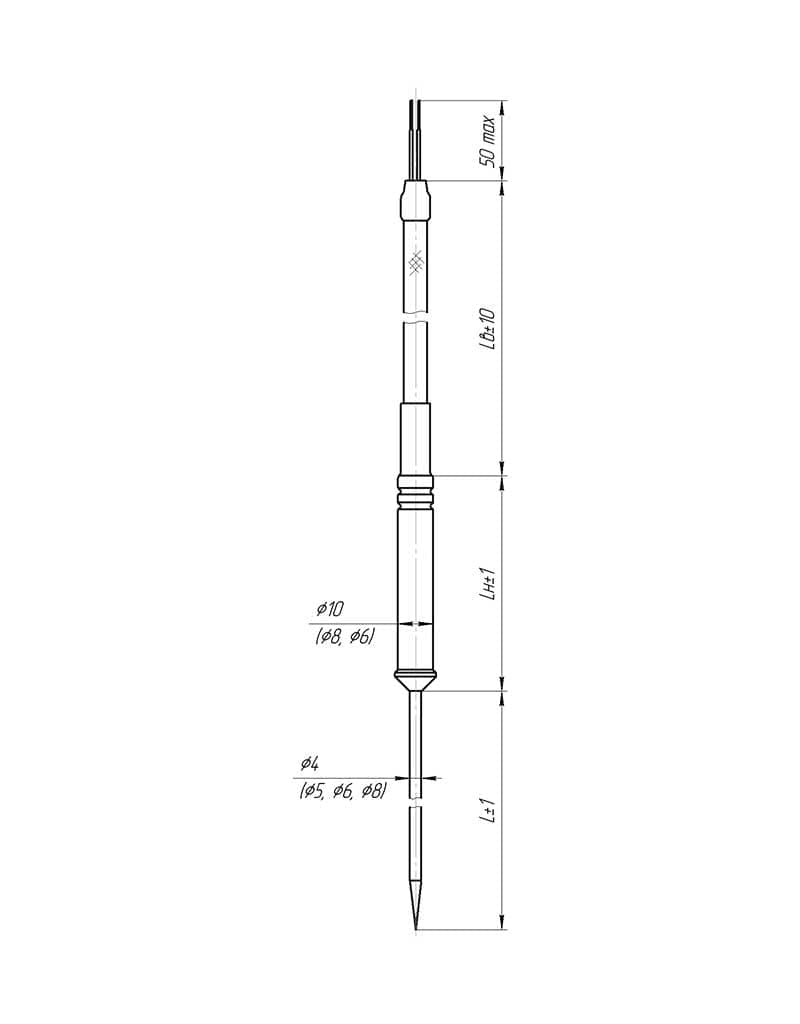

| Диаметр монтажной части, D, мм по габаритному чертежу | |||||||||||||
| Длина монтажной части, L, мм по габаритному чертежу | |||||||||||||
| Длина внешней части, Lн, мм по габаритному чертежу | |||||||||||||
| Длина выводов, Lв, мм по габаритному чертежу | |||||||||||||
| Тип резьбы штуцера: по габаритному чертежу | |||||||||||||
| Размер гайки штуцера, мм по габаритному чертежу | |||||||||||||
| Размер байонета, мм по габаритному чертежу | |||||||||||||
| Диапазон температур, °С по таблице 1.10 | |||||||||||||
