Датчик температуры ТСМ-002, ТСП-002, ТХА-002, ТХК-002, ТЖК-002

Датчик температуры ТСМ-002, ТСП-002, ТХА-002, ТХК-002, ТЖК-002, ТП-002 группы 0 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически не агрессивных сред в различных отраслях.

Температура – это наиболее распространенный измеряемый параметр, а  перегрев – это один из самых негативных факторов в работе оборудования, поэтому, существует огромное количество способов и мест применения датчиков температуры.

Принцип действия термопреобразователей сопротивления  основан на изменении электрического сопротивления проводников и полупроводников в зависимости от температуры. Материал, из которого изготавливается такой датчик, должен обладать высоким температурным коэффициентом сопротивления, по возможности линейной зависимостью сопротивления от температуры, хорошей воспроизводимостью свойств инертностью к воздействиям окружающей среды. В наибольшей степени всем вышесказанным свойствам удовлетворяет платина, в меньшей – медь.

Термопары – это исключительно дифференциальные температурные сенсоры. Они формируют электрический сигнал, пропорциональный разнице температур между двумя различными точками. Поэтому, место соединения (спай), которое мы используем, чтобы измерить необходимую температуру, называют «горячим» спаем, в то время как другое место соединения (от которого мы никак не можем избежать) называется «холодным» спаем.

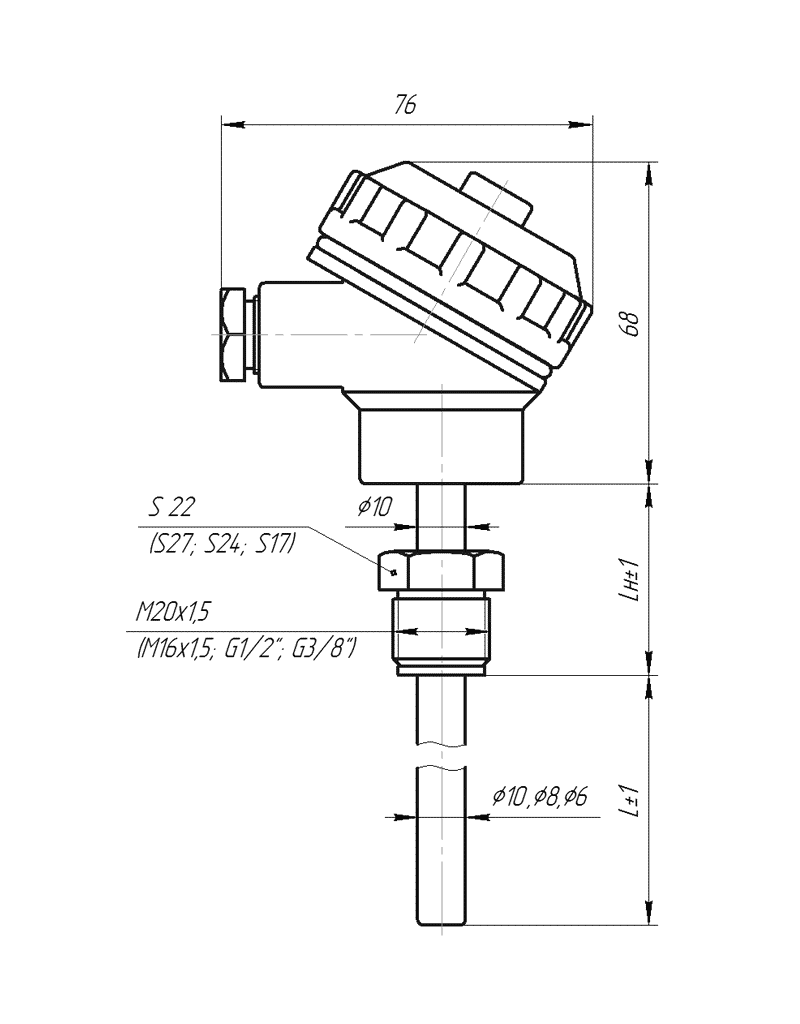

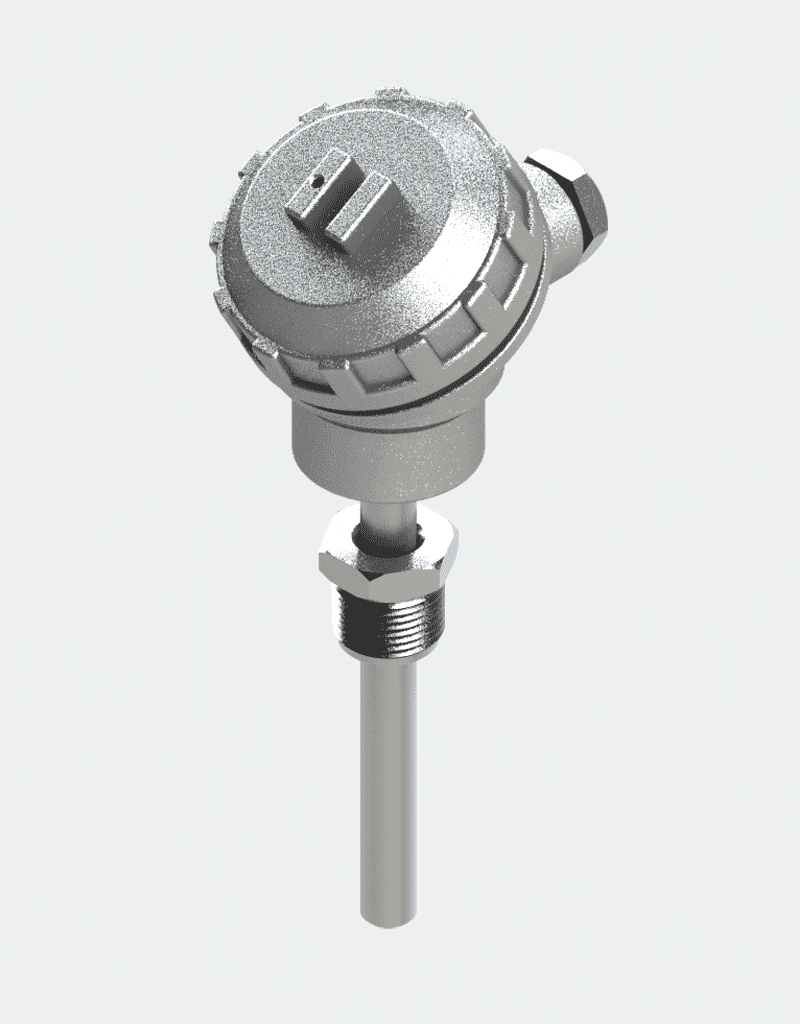

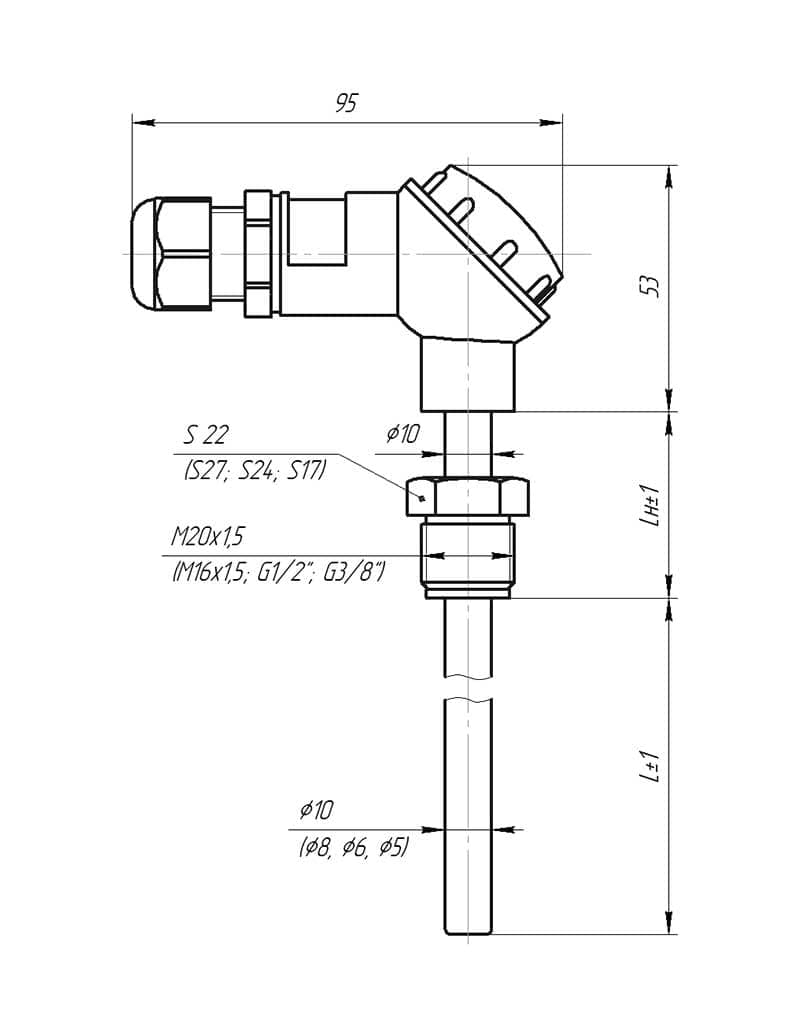

Датчики температуры ТСМ-002, ТСП-002, ТХА-002, ТЖК-002, ТЖК-002, ТП-002 могут комплектоваться клеммной головкой из прессматериала, пластика или алюминия в зависимости от температуры эксплуатации датчика.

Классификация датчиков температуры ТСМ-002, ТСП-002, ТХА-002, ТХК-002, ТЖК-002, ТП-002 по типу измерительного (чувствительного) элемента

• термопреобразователи сопротивления (термометры) – ТСМ-002, ТСП-002;
• термопреобразователи термоэлектрические (термопары) – ТХА-002, ТХК-002, ТЖК-002;
• полупроводниковые преобразователи – ТП-002.

Основные технические характеристики датчиков температуры 002:

• схема соединения ЧЭ – двух-, трех-, четырехпроводная;
• по типу ЧЭ делятся на:

—  термопреобразователи сопротивления (ТС, термосопротивления, термометры, датчики температуры) (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000);

— термоэлектрические преобразователи (ТП, термоэлектрические преобразователи, термопары, датчики температуры) (ТХА (К), ТХК (L));

— полупроводниковые (DS18B20);

• материал защитной арматуры – нержавеющая сталь 12Х18Н10Т;
• степень защиты от воздействия пыли и воды – IP54;
• конструкция термопреобразователей (датчики температуры) – неразборная;
•  сопротивление изоляции – не менее 100 МОм;
• классы допуска – А, В, С (для ТС), 1, 2 (для ТП).

Датчики температуры ТСМ-002, ТСП-002, ТХА-002, ТХК-002, ТЖК-002 сертифицированы в Украине. Сертификат соответствия.
