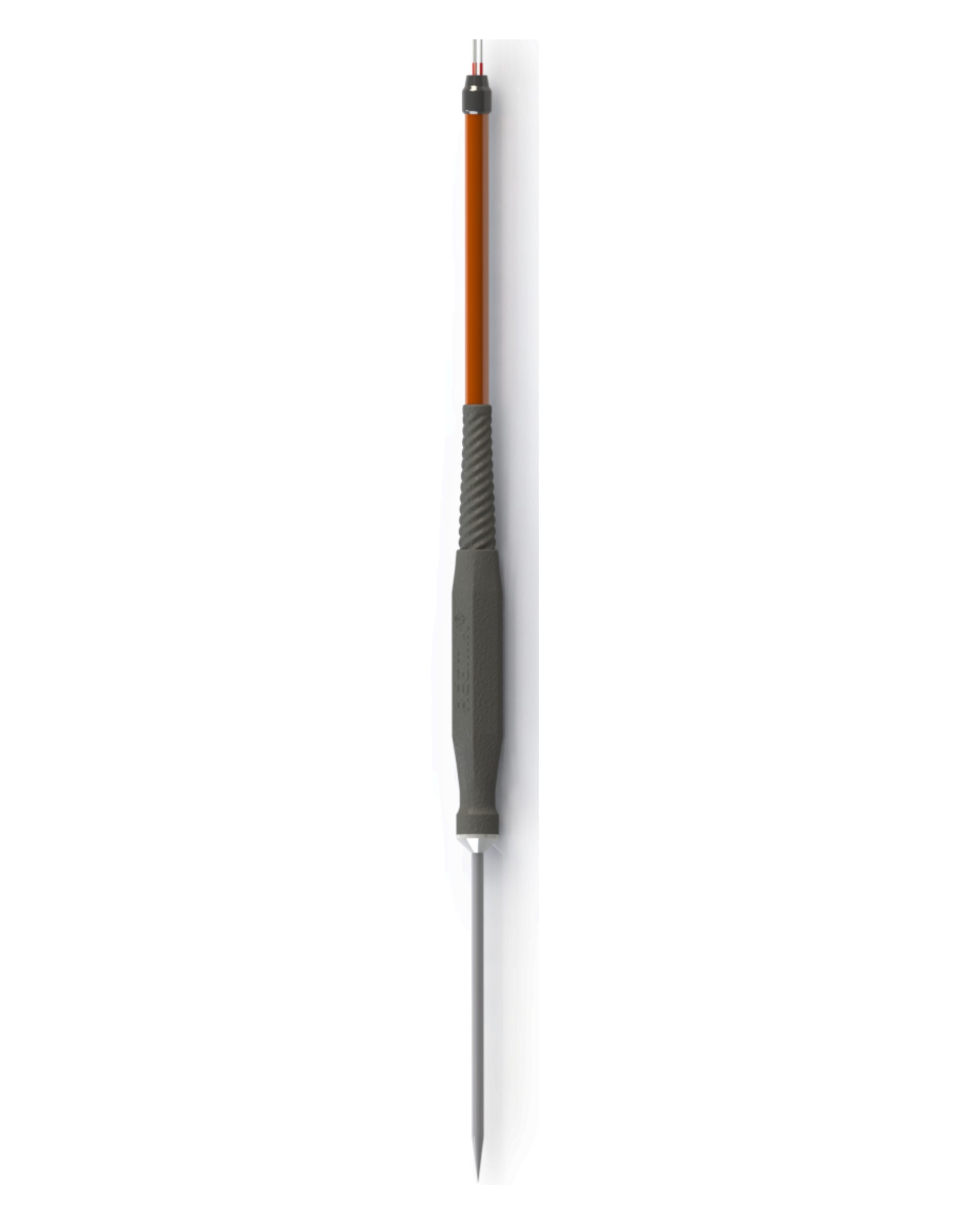

Snímače teploty TSM-106, TSP-106, THA-106, THK-106, TJK-106
325 ₴
Teplotní senzory TSM-106, TSP-106, THA-106, THK-106, TJK-106 jsou určeny k měření okolní teploty, kapalných, plynných a sypkých chemicky neagresivních médií v různých průmyslových odvětvích.
Teplotní senzory TSM-106, TSP-106, THA-106, THK-106, TJK-106 skupiny 1 jsou určeny pro měření okolní teploty, kapalných, plynných a volně ložených chemicky neagresivních médií v různých průmyslových odvětvích. Jiný název pro senzory typu 106 jsou „klobásové“ senzory, produktové senzory, „bochníkové“ senzory.
Teplota je nejběžnějším měřeným parametrem a přehřátí je jedním z nejvíce negativních faktorů při provozu zařízení, proto existuje obrovské množství způsobů a míst použití teplotních čidel.
Princip činnosti odporových termočlánků je založen na změně elektrického odporu vodičů a polovodičů v závislosti na teplotě. Materiál, ze kterého je takový snímač vyroben, by měl mít vysoký teplotní koeficient odporu, možná lineární závislost odporu na teplotě, dobrou reprodukovatelnost vlastností a inertnost vůči vlivům prostředí. Platina v nejvyšší míře splňuje všechny výše uvedené vlastnosti; o něco méně mědi.
Termočlánek Jsou to výhradně diferenciální teplotní senzory. Generují elektrický signál úměrný teplotnímu rozdílu mezi dvěma různými body. Proto se křižovatka (křižovatka), kterou používáme k měření požadované teploty, nazývá „horká“ křižovatka, zatímco druhá křižovatka (ze které nemůžeme uniknout) se nazývá „studená“ křižovatka.
Rozdělení snímačů teploty TSM-106, TSP-106, THA-106, THK-106, TJK-106 podle typu měřicího (citlivého) prvku
Teplotní snímače podle typu měřicího prvku se dělí na:
- odporové termočlánky (teploměry):
- odporové teploměry TSM (snímač TSM)
- RTD odporové termočlánky (RTD senzor)
- termoelektrické termočlánky (termočlánky):
- chromel-alumel THA
- chromel kapky THK
- železo-konstanta TGK
- polovodičové převodníky - TP.
Hlavní technické vlastnosti snímačů teploty typu 106:
- Toleranční třídy - A, B, C (pro odporové teploměry), 1, 2 (pro termočlánky);
- Schéma připojení ChE - dvou-, tří-, čtyřvodičové;
- podle typu SE se teplotní senzory dělí na:
- odporové termočlánky (50M, 100M, 50P, 100P, Pt100, Pt500, Pt1000, Pt2000, Pt10000),
- termoelektrické převodníky (termočlánky TXA (typ K), TXK (typ L), TJK (typ J)),
- polovodič (DS18B20);
- Ochranný výztužný materiál - ocel 12X18H10T;
- Stupeň ochrany proti prachu a vodě - IP54;
- Design tepelných měničů - neoddělitelný;
- Izolační odpor - ne méně než 100 megohmů.
Snímače teploty TSM-106, TSP-106, THA-106, THK-106, TJK-106 lze vyrobit dle individuálních požadavků zákazníka.
| Typ NSX | TSM 50M, 100M, TSP 50P, 100P, RTD Pt100, Pt500, Pt1000, THK, THA |
|---|---|
| Třída tolerance | 1, 2, 3 (pro TXA), 2, 3 (pro THK), A, B, B / 3 (pro TCM, TSP) |
| Průměr montážního dílu D, mm | |
| Délka montážního dílu L, mm | |
| Pracovní rozsah měřených teplot, ° С. | |
| Index tepelné setrvačnosti, s |
Modifikace
| TSP - 101 - Pt100 B 3 × 1 - D6 L150 - 40 - 500 M20x1,5 S22 B12 (-40 ... 180) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSP | 1 | 01 | Pt100. | B. | 3×1 | D6 | L150 | 40 | 500 | M20x1,5 | S22 | B12 | (-40…180) |
| Typ: TSM, TSP, THA, THK, TJK, TP (polovodič) |
|||||||||||||
| Skupina: 0 - ponorné; 1 - ponořený do kabelových vývodů; 2 - povrchní; 3 - vzduch. |
|||||||||||||
| Úprava vozidla: | |||||||||||||
| Označení modifikace (skupiny) |
Platné hodnoty yy | ||||||||||||
| 0yy | 01, 02, 03, 04, 11, 12 | ||||||||||||
| 1rr | 01, 02, 03, 04, 05, 06, 07, 08 | ||||||||||||
| 2yy | 02, 03, 04, 04r, 05, 05r, 06, 07, 09 | ||||||||||||
| 3yy | 01, 02, 03, 03p, 07 | ||||||||||||
| Typ HCX: TSP - 10P, 50P, 100P, 1000P, Pt10, Pt50, Pt100, Pt500, Pt1000; TSM - 10M, 50M, 100M, 500M, 1000M |
|||||||||||||
| Toleranční třída: TSP - AA, A, B, C; TSM - A, B, C |
|||||||||||||
| Schéma zapojení svorek vozidla: PxN, Kde: P je počet pinů; N - číslo SE podle obrázku 1.1 |
|||||||||||||

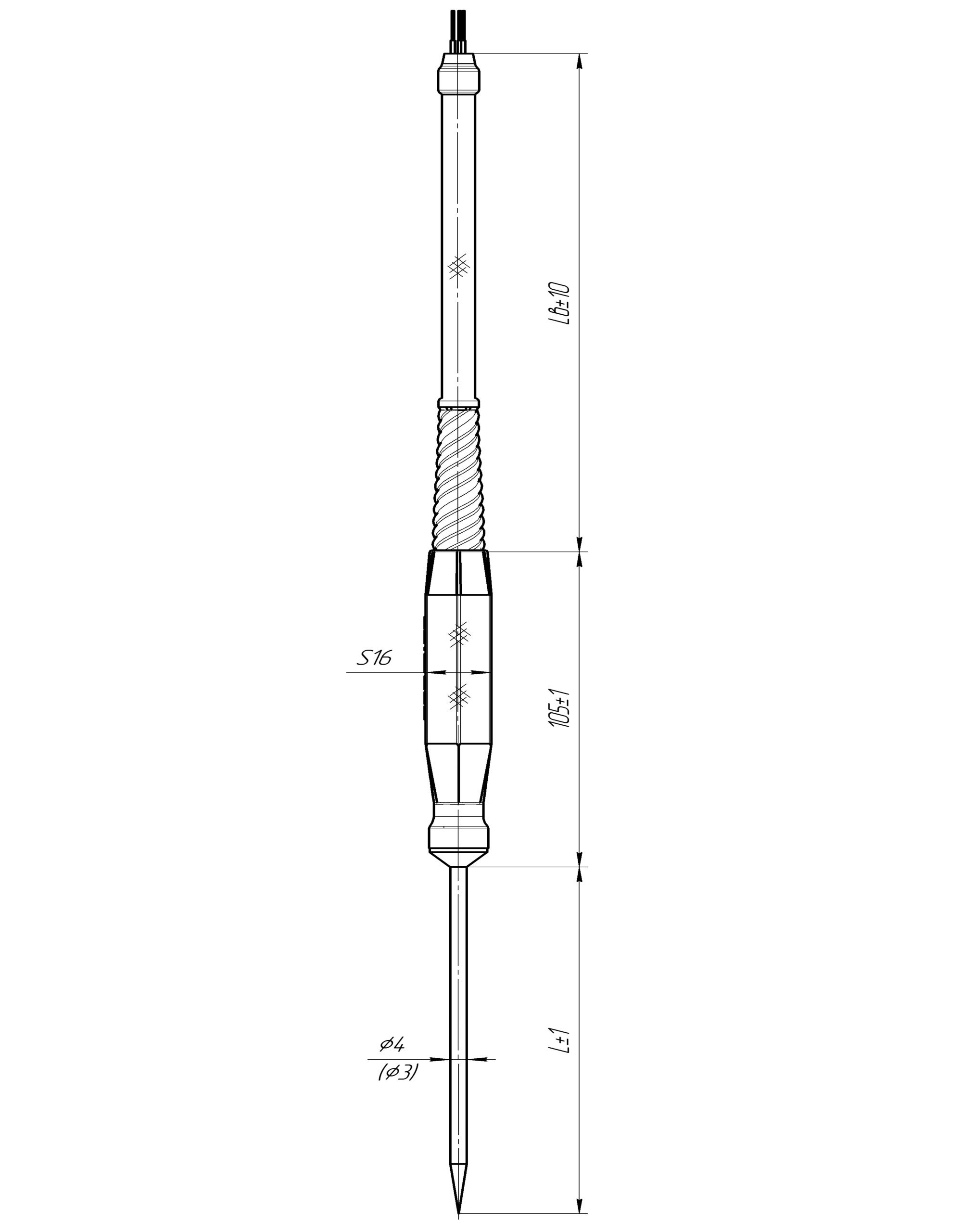

| Průměr montážního dílu, D, mm podle rozměrového výkresu | |||||||||||||
| Délka montážního dílu, L, mm: podle rozměrového výkresu | |||||||||||||
| Délka vnější části, Lн, mm: podle rozměrového výkresu | |||||||||||||
| Délka přívodu, Lв, mm: podle rozměrového výkresu | |||||||||||||
| Typ připojovacího závitu: podle rozměrového výkresu | |||||||||||||
| Velikost převlečné matice, mm: podle rozměrového výkresu | |||||||||||||
| Velikost bajonetu, mm: podle obrysu | |||||||||||||
| Teplotní rozsah, ° С: podle tabulky 1.10 | |||||||||||||
